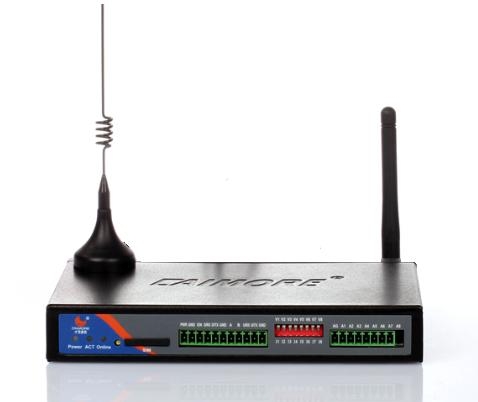

才茂CM550系列智能無線遠程測控終端(以下簡稱無線RTU）是廈門才茂通信科技有限公司經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口通信，RS485通信和4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的最佳選擇。
CM550系列采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能。
該產品擁有工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測、交通控制等等行業。
工業級設計
1. 工業級CPU：工業級高性能嵌入式處理，抗干擾能力強。
2. 工業級無線模塊：采用工業級無線模塊，傳輸穩定。
3. 實時操作系統：采用實時操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；
4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致無線RTU設備當機的嚴重現象。
7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
8. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過歐洲CE認證，通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. 支持虛擬數據專用網（APN/VPDN）。
2. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個。
3. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。
4. 遠程喚醒：支持語音、數據等喚醒方式以及超時斷開網絡連接。
5. 支持固定IP通信方式；支持DDNS動態域名通信方式。
6. 支持6路計數器輸入。
7. 支持8路開關輸入量。
8. 支持8路模擬輸入量。
9. 支持4路數字輸出量。
10. 支持2路PWM輸出。
11. 支持4路繼電器輸出。
12. 支持1路串口RS232通信。
13. 支持1路RS485通信。
14. 支持1路以太網。（硬件帶以太網接口的才有此功能）
15. 支持1路USB接口。（硬件帶以太網接口的才有此功能 軟件暫不支持使用）
16. 支持擴展無線RTU管理平臺協議。
17. 支持遠程配置，遠程控制，遠程升級。
18. 支持WEB配置。
19. 支持bnet功能。
20. 支持GPS/北斗定位（非標配，采購時需額外告知）。
21. 支持ZIGBEE 低功耗的近距離無線組網通訊（非標配，采購時需額外告知）。
22. 同時支持LINUX、UNIX和WINDOWS操作系統。
簡單易用
1. 完善的WEB配置界面。
2. 中心軟件：提供完整的數據中心管理軟件，可同時管理大量無線RTU，并對無線RTU各項資源進行控制。
3. 豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持(USB接口軟件暫不支持使用)。
4. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（TDD網絡、FDD網絡），全網絡的產品支持。
5. 檢查軟件：提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
項目
內容
CPU
工業級CPU，性能穩定可靠
MMU
CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常
FLASH
128Mbits有足夠大的內存來存放程序和數據
SDRAM
1024Mbits有足夠大的緩存來提高系統運算速度
項目
內容
操作系統
采用LINUX操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定；
接口編號
功能分類
接口名稱
默認功能
擴展功能
1
電源
PWR
電源輸入正極，內置電源反相保護和過流保護，電壓DC 6V到DC 32V電源都可以直接給設備供電。
無
2
GND
電源輸入負極
無
3
使能腳
EN
在RTU正常運行期間，給此引腳加電源輸入腳正電壓時(與電源PWR引腳同等電壓)，RTU會整機斷電停止運行，Power燈也會熄滅；給此引腳加0V電壓或者懸空時，RTU正常通電運行。
無
4
RS232
(調試)
D/RX
RS232數據接收
無
5
D/TX
RS232數據發送
無
6
GND
RS232地
無
7
RS485
（通信）
A
RS485通訊接口正極
無
8
B
RS485通訊接口負極
無
9
RS232
（通信）
U/RX
RS232數據接收
無
10
U/TX
RS232數據發送
無
11
GND
RS232地
無
12
開
關
量
輸
入
（
數
字
輸
入
）
DIG
開關量輸入地
計數器輸入地
13
DI1
開關量輸入1，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
無
14
DI2
開關量輸入2，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
無
15
DI3/C
開關量輸入3，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道1，（計數頻率0-1KHz）
16
DI4/C
開關量輸入4，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道2，（計數頻率0-1KHz）
17
DI5/C
開關量輸入5，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道3，（計數頻率0-1KHz）
18
DI6/C
開關量輸入6，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道4，（計數頻率0-1KHz）
19
DI7/C
開關量輸入7，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道5，（計數頻率0-1KHz）
20
DI8/C
開關量輸入8，輸入范圍（0-3.3V 為低電平，5-30V 為高電平）
計數通道6，（計數頻率0-1KHz）
21
PWM
PWMG
PWM地
無
22
PWM1
PWM輸出1，集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
23
PWM2
PWM輸出2，集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
24
光
耦
輸
出
（
數
字
輸
出
）
COM
公共地
無
25
DO1
光耦輸出1，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
26
DO2
光耦輸出2，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
27
DO3
光耦輸出3，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
28
DO4
光耦輸出4，可遠控輸出高低電平、方波。集電極開路輸出，最大支持30V，最大電流40mA，最大功率125mW，輸出頻率為0-1KHz，占空比可調。
無
29
繼
電
器
輸
出
K1+
繼電器1+，(驅動能力5A/30VDC,5A/250VAC）
無
30
K1-
繼電器1-，(驅動能力5A/30VDC,5A/250VAC）
無
31
K2+
繼電器2+，(驅動能力5A/30VDC,5A/250VAC）
無
32
K2-
繼電器2-，(驅動能力5A/30VDC,5A/250VAC）
無
33
K3+
繼電器3+，(驅動能力5A/30VDC,5A/250VAC）
無
34
K3-
繼電器3-，(驅動能力5A/30VDC,5A/250VAC）
無
35
K4+
繼電器4+，(驅動能力5A/30VDC,5A/250VAC）
無
36
K4-
繼電器4-，(驅動能力5A/30VDC,5A/250VAC）
無
37
模
擬
量
輸
入
AG
模擬量輸入地
無
38
A1
模擬量輸入1，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
39
A2
模擬量輸入2，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
40
A3
模擬量輸入3，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
41
A4
模擬量輸入4，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
42
A5
模擬量輸入5，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
43
A6
模擬量輸入6，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
44
A7
模擬量輸入7，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
45
A8
模擬量輸入8，分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
無
項目
內容
串口RS232
1 個RS232接口，內置15KV ESD 保護
串口參數如下：
數據位：8 位
停止位：1、2 位
校驗：無校驗、偶校驗、奇校驗、SPACE 及MARK 校驗
串口速率：300~230400bits/s
RS485
1 個RS485接口，內置15KV ESD 保護
串口參數如下：
數據位：7、8 位
停止位：1、2 位
校驗：無校驗、偶校驗、奇校驗、SPACE 及MARK 校驗
串口速率：300~230400bits/s
以太網口
1個 10/100 Base-T 以太網口(Lan1-lan4)，Ethernet IEEE 802-3, 802-2；內置1.5KV電磁隔離保護（硬件帶以太網接口版本才有此功能）
USB接口
支持一路USB接口（硬件帶USB的版本才有,軟件暫未做支持）
指示燈
具有電源POWER、通信ACT及在線指示燈Online
天線接口
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要
UIM卡接口
1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護
電源接口
端子接口，內置電源反相保護和過流保護
模擬量輸入接口
分辨率達16bit,輸入電壓（-10V-+10V）,輸入電流（0-20mA），精度小于±0.5%
開關量輸入接口
（濕接點）
輸入范圍（0-3.3V 為低電平，5-30V 為高電平）其中包含6路計數功能（計數頻率0-1KHz）。
繼電器輸出接口（干接點）
驅動能力5A/30VDC,5A/250VAC
光隔離數字量輸出接口（濕接點）
集電極開路輸出，最大支持30V,最大電流40mA，最大功率125mW
光隔離PWM輸出
（濕接點）
項目
內容
供電電壓
寬電壓設計，DC 6V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護
標配電源
DC9V/1.5A
通信電流
通信時平均電流：0.2A@+9VDC
登網瞬間峰值電流： 1.0A@+9VDC
待機電流
待機平均電流：0.15A@+9VDC
項目
內容
外殼
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP30；特別適合于環境惡劣的工業控制領域
產品外形尺寸
167*104*26mm(不包括天線和安裝件)
產品包裝尺寸
350x215x88mm
重量
0.52Kg
項目
內容
工作溫度
-25 oC ~+70oC
儲存溫度
-40 oC ~+85oC
相對濕度
95%(無凝結)
