閘閥概述閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。閘板有兩個密封面，常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為5°。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂?shù)穆菽敢约伴y體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。有的閥門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
1．流體阻力小，密封面受介質的沖刷和侵蝕小。
2．開閉較省力。
3．介質流向不受限制，不擾流、不降低壓力。
4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
本公司閘閥產品有：楔式閘閥、刀型閘閥、彈性座封閘閥、JIS日標、ANSI美標閘閥、夾套保溫閘閥、漿液閥、鍛鋼閘閥、平板閘閥、暗桿閘閥、真空閘閥等系列產品。公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公稱通徑或口徑：DN10～1000、NPS 1/2 ～36"連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、 CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、氧化性介質、尿素等多種介質。

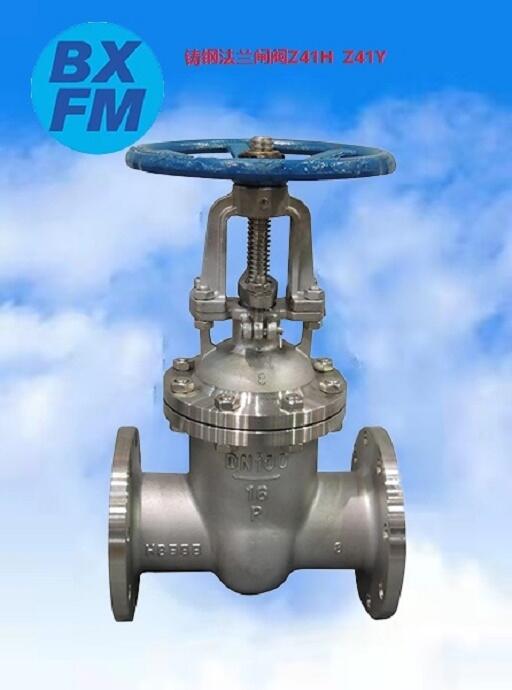

以上是Z41H 鑄鋼法蘭閘閥的詳細信息，如果您對Z41鑄鋼法蘭閘閥的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取Z41鑄鋼法蘭閘閥的新信息。
三、美標鑄鋼法蘭閘閥進口 國標Z41H Z41Y--執行標準
|
設計與制造 Design and Manufacture |
結構長度 Face To Face |
法蘭尺寸 Flange Dimension |
壓力-溫度 Pressure Temperature Lating |
試驗-檢驗 spection And Test |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
四、Z41H 鑄鋼法蘭閘閥--壓力試驗 Pressure Test
|
公稱壓力 NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封試驗 Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
氣密封試驗 Air Seal Test |
0.4-0.7 |
|||||
五、Z41H 鑄鋼法蘭閘閥--主要零件材料及性能 Main Part Materials and Property
|
體、蓋、板 Body Cover Disc |
閥桿 Stem |
密封面 Sealing Face |
墊片 Sealing Shim |
填料 Packing |
工作溫度 Working Temperature |
適用介質 Suitable Medium |
|
WCB |
2Cr13 |
13Cr STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 Water Steam Ｏil Goods |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
ZGCr5Mo |
≤200 |
|
||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||||
|
≤200 |
|
|||||
|
ZG1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
六、Z41H鑄鋼法蘭閘閥--主要尺寸和重量 Size Main Dimensions and Weight
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
重量Weight |
|
凸面法蘭 RF
Z40H Z40Y Z40W Z40F Z40N
Z41H Z41Y Z41W Z41F Z41N
16C 16P 16R 16I |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
170 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
190 |
140 |
6.5 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
205 |
160 |
9 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
270 |
180 |
12 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
310 |
200 |
36.5 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
358 |
240 |
29 |
|
|
65 |
260 |
180 |
145 |
120 |
18 |
4-18 |
373 |
240 |
33 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
435 |
280 |
45 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
500 |
300 |
63 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-18 |
614 |
320 |
108 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
674 |
360 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
818 |
400 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
969 |
450 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
1145 |
560 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
1280 |
640 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
1452 |
640 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-30 |
1541 |
720 |
907 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-34 |
1676 |
720 |
985 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-41 |
1874 |
800 |
1112 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-41 |
2083 |
800 |
- |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-41 |
2400 |
950 |
- |
|
|
900 |
1100 |
1120 |
1050 |
998 |
54 |
28-41 |
2950 |
1000 |
- |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-48 |
3245 |
1000 |
- |
