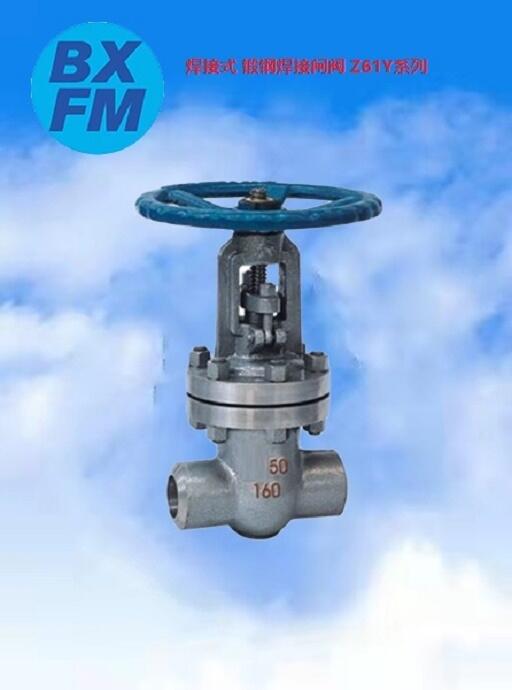

鍛鋼明桿焊接閘閥進口 國標 Z61Y系列
產品特性 ： 大型閘閥 品牌 ： 博希
型號 ： Z61H-40C 連接形式 ： 焊接
主體材料 ： 鑄鋼 公稱通徑 ： DN1200mm
3C閥門類別： 工業 流動方向 ： 雙向
外形 ： 大型 適用介質 ： 水、油品、蒸汽、液化氣
密封形式 ： 硬密封型 標準 ： ***
產品名稱 ：鍛鋼焊接閘閥 產品型號 ：Z61H、Z61Y、Z61W
公稱通徑 ：DN10-DN50 壓力范圍 ：1.6MPa-16.0MPa
閥體材質 ：鑄鐵、鑄鋼、不銹鋼
鍛鋼閘閥有三種閥蓋設計形式.***種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.***種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
鍛鋼明桿焊接閘閥 進口 國標Z61Y系列制造標準
閘閥的設計與制造符合API602和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25.
承插端符合ASME B16.11, 螺紋連接端 (NPT) 符合ANSI/ASME B1.20.1
焊接式 鍛鋼焊接閘閥 Z61Y系列材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A276 430&410 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
304夾柔性石墨 |
304+PTFE |
||
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
銷子 |
A276 420 |
A182 F304 |
||
|
9 |
填料壓蓋 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
10 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473 431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
油品等水?1?0蒸汽?1?0油品等 |
水?1?0蒸汽?1?0油品等 |
硝酸?1?0醋酸等 |
||
|
適用溫度 |
-29~425 oC |
-29~550 oC |
-29~180 oC |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶***內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
主要連接尺寸(MM)和重量(KG) 800LB
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
||
|
H(開) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
||
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
2.1 |
2.0 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
||
|
|
|
|
|
|
|
|
|
|
|
|
主要連接尺寸(MM)和重量(KG) 900Lb~1500Lb
|
規格 |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
|
|
通徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
||
|
L |
|
111 |
111 |
120 |
120 |
140 |
178 |
210 |
||
|
H(開) |
|
197 |
197 |
236 |
246 |
283 |
330 |
354 |
||
|
W |
|
125 |
125 |
160 |
160 |
180 |
200 |
240 |
||
|
重量 |
螺栓式 |
2.5 |
4.3 |
4.2 |
6.6 |
8.8 |
12.5 |
17.2 |
23.5 |
|
|
焊接式 |
2.4 |
4.2 |
4.0 |
6.3 |
8.7 |
12.1 |
17.2 |
22.0 |
||
產品特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
執行標準：
設計規范：GB/T 12234
結構長度：GB/T 12221
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
