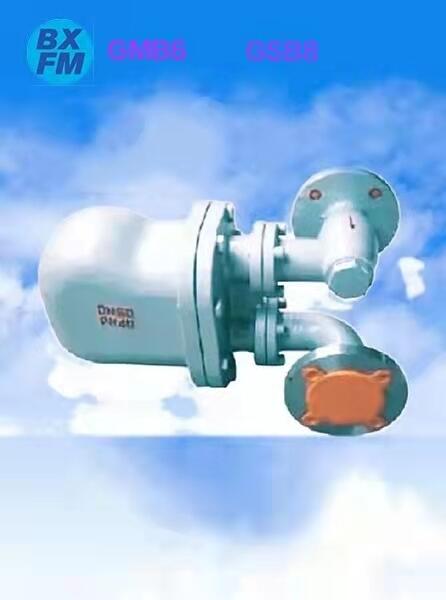

杠桿浮球式蒸汽疏水閥 進口 國標 GMB6 GSB8
杠桿浮球式蒸汽疏水閥GMB6 GSB8結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。 GMB6、
杠桿浮球式蒸汽疏水閥GMB6 GSB8用途及使用范圍：
廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場和。
杠桿浮球式蒸汽疏水閥 進口 國標 GMB6 GSB8
GMB6、GSB8杠桿浮球式蒸汽疏水閥主要零部件材料表：
|
零部件名稱 |
材料 |
|
閥體、閥蓋 |
WCB、WC6 |
|
浮球 |
不銹鋼 |
|
雙閥座 |
不銹鋼 |
|
控制架 |
不銹鋼 |
杠桿浮球式蒸汽疏水閥GMB6 GSB8平衡雙閥構：
杠桿浮球式蒸汽疏水閥GMB6 GSB8技術參數表：
|
型號 |
公稱通徑 DN （mm） |
連接方式 |
使用壓力 （Mpa） |
溫度 ℃ |
外形尺寸 |
|||||
|
L |
L1 |
H |
H1 |
W |
重量 |
|||||
|
S41H-50 |
50 |
法蘭 （垂直式） |
0~1.0 |
260 |
320 |
160 |
|
250 |
16 |
|
|
S41H-50L |
50 |
法蘭 |
0~1.0 |
270 |
160 |
|
250 |
324 |
|
|
|
GM25 GSB2-10 20 |
25~50 |
0.01~1.0 0.01~2.0 |
425 |
200 |
310 |
125 |
95 |
|
21 |
|
|
GM6 GSB6-10 20 |
40~80 |
270 |
440 |
345 |
125 |
|
52 |
|||
|
GM8 GSB8-10 20 |
80~100 |
350 |
550 |
460 |
170 |
|
125 |
|||
