推薦弘鑫水利 按需定做各種型號鋼制閘門 水利機械

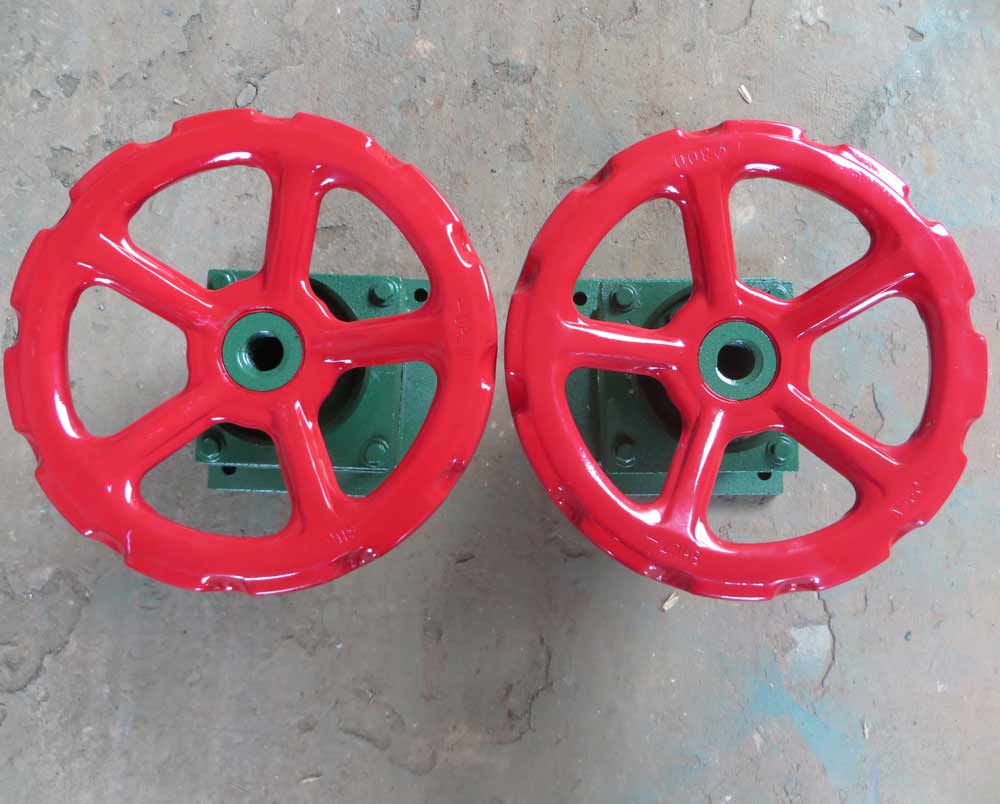

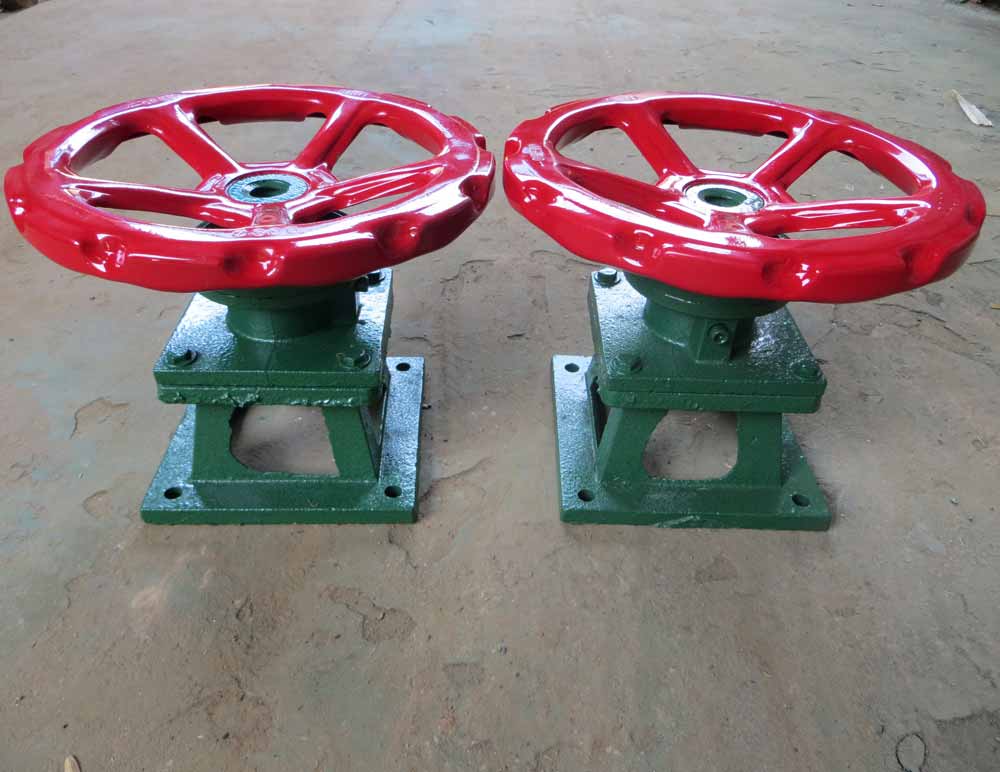

QL型螺桿式手輪啟閉機它是一種采用于人力操作的平面閘門啟閉機設備。它具有自鎖功能,閘門可停留在任何位置。并且配有防盜嘴及專用扳手,具有防盜水功能.螺桿啟閉機具有轉向變速快，手搖啟動。搖動輕巧，啟閉靈活等優點。
手輪式啟閉機的結構由機殼、機蓋、支架、螺母、螺桿、大、小傘齒輪、壓力軸承、手搖柄等組成。
手輪式啟閉機的安裝步驟
1,在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直,避免螺桿傾斜,造成局部受力而損壞機件。
2,將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上,將螺桿從橫梁的下部旋入機器中,當螺桿從機器的上方露出后,再套上限位盤。螺桿的下方與閘門連接。手輪啟閉機
3,對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土,按圖紙的規定澆筑,在混凝土強度未達到設計強度時,不準拆除和改變啟閉機的臨時支撐,更不得進行試調和試運轉。
4,在安裝時根據閘門起吊中心線,找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5, 對于產品的電氣設備的安裝,一定符合圖紙及說明書的規定,全部電氣設備均可靠的接地。
6, 在產品安裝完畢,要對機器進行清理,補修已損壞的保護油漆,灌注潤滑脂。手輪啟閉機
使用范圍：該機是一種水利工程專用機械，廣泛用于水利工程閘門的啟閉，是農田灌溉經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管道）等進水、退水閘的配套機械，山區、平原有無電地區均可使用。還可生產雙吊點螺桿式啟閉機。
