一、簡介：

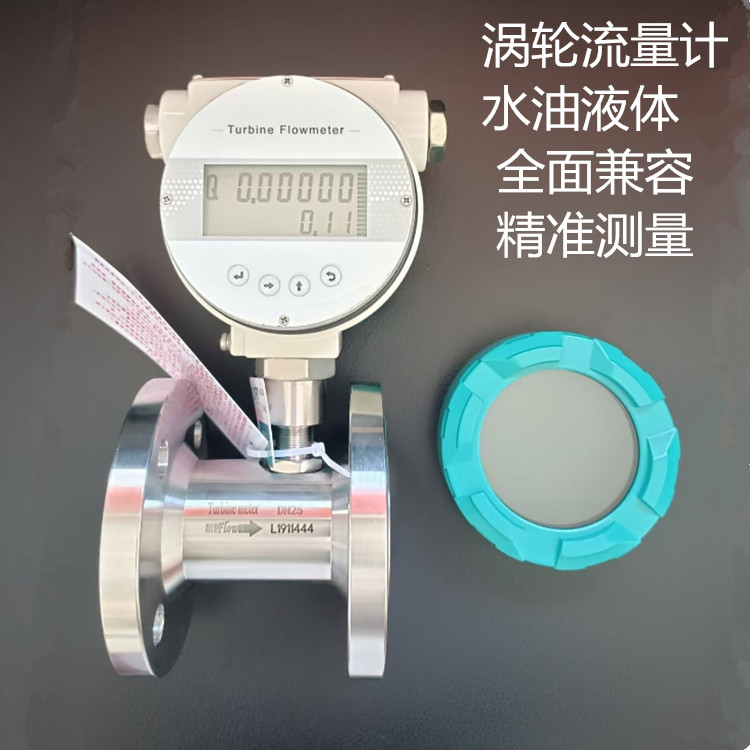

LWGY型渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。它具有結構簡單，計量精度高，使用壽命長，操作簡單，容易檢修等特點。該產品廣泛用于冶金、化工、石油、城建、環保、食品等領域，高精度測量水、自來水、柴油、汽油和輕質成品油等液體的流量。配備有衛生接頭的渦輪流量計可以應用于制藥行業。結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
二、工作原理
三、設計特點
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
HLW型渦輪流量計采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。傳感器采用不銹鋼結構，(葉輪采用2Cr13或者雙相鋼輪)防腐蝕性能好，輸出信號強，磁穩定性好，可在0-120℃介質正常工作。流量計本身具有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，安裝使用相當方便。
四、技術參數
公稱口徑：管道式：DN4～DN200插入式：DN100～DN2000精度等級： 管道式：±0.5級，±1.0級插入式：±1.5級、±2.5級環境溫度： -20℃～50℃介質溫度： 測量液體：-20℃～120℃測量氣體：-20℃～80℃大氣壓力： 86KPa～106KPa公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa防爆等級： ExdIIBT4連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN 液體：上游直管段應≥20DN，下游直管段應 ≥5DN 插入式：上游直管段應≥20DS，下游直管段應 ≥7DS（DS為管道實測內徑）LWGY液體渦輪流量計顯示方式： （1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表） （2）現場顯示：8位LCD顯示累積流量，單位（m3）4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速 （3）溫度壓力補償型：A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓 輸出功能：（1）脈沖輸出，p-p值由供電電源確定 （2）4～20mA兩線制電流輸出（3）單位體積脈沖輸出及傳感器原始脈沖輸出（4）帶有RS485通迅接口供電電源：（1）DC5～24V（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上傳輸距離：傳感器至顯示儀距離可達500m
五、安裝要求：
1、 渦輪流量計安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS（DS為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道。
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
