智能電磁流量計
電磁流量計，用以測量管道內各種導電流體或液固二相介質的體積流量。它廣泛、冶金、造紙、水利、環保、印染、石油、煤炭等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、給排水、雙氧水、啤酒、麥汁、各種飲料等導電液體介質的體積流量。
1．流量的測量、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2．測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3．由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4．多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。
5．LDE轉換器采用國際最新最先jin的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6．雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
電磁量計是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是固態金屬，而是具有一定電導率的流體。當導電的流體在處于磁場中的測量管內作切割磁力線運動時，則在運動的流體內產生感應電動勢。電動勢用一對金屬電極檢測出并送至轉換器通過智能化處理，然后轉換成標準信號4～20mA和0～1kHz輸出。
其感應電動勢E可用下式表示：
式中：K=儀表常數
V=測量管截面內的平均流速
D=測量管的內徑
3．流速范圍： （0.1～15）m/s
4．流體電導率：≥5uS/cm
5．防護等級：IP65（防噴水型）、IP68（潛水型）
6．流體溫度： （-30～+180）℃
7．工作環境： （-25～+55）℃，5%～95%RH
8．連接方式： 法蘭連接（GB9119—1988）或ANSI標準
9．輸出信號： （0～1）kHz、（4～20）mA或（0～10）mA
10．供電電源：220VAC、50Hz或24VDC。
電池供電型電磁流量計技術參數：
·公稱通徑：DN6-DN1200
·公稱壓力：0.6 ～4.0MPa （特殊壓力可定制）
·精確度：± 0.5%(DN10 — DN250) ；± 1.0%(DN300 — DN1200)
·測量范圍：0 ～12m/s
·測量介質電導率：>20 μs/cm
·介質溫度：-10℃～100℃
·環境溫度：-25℃～60℃
·環境濕度：≤ 95% （相對濕度）
·供電方式：電池供電型電磁流量計擁有3.6V/DC 內置鋰電池供電，連續工作時間大于5年
·電極材料：316L不銹鋼、HC、HB、鈦、鉭、鉑/銥合金
·襯里材料：聚氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA
·連接方式：法蘭式，插入式

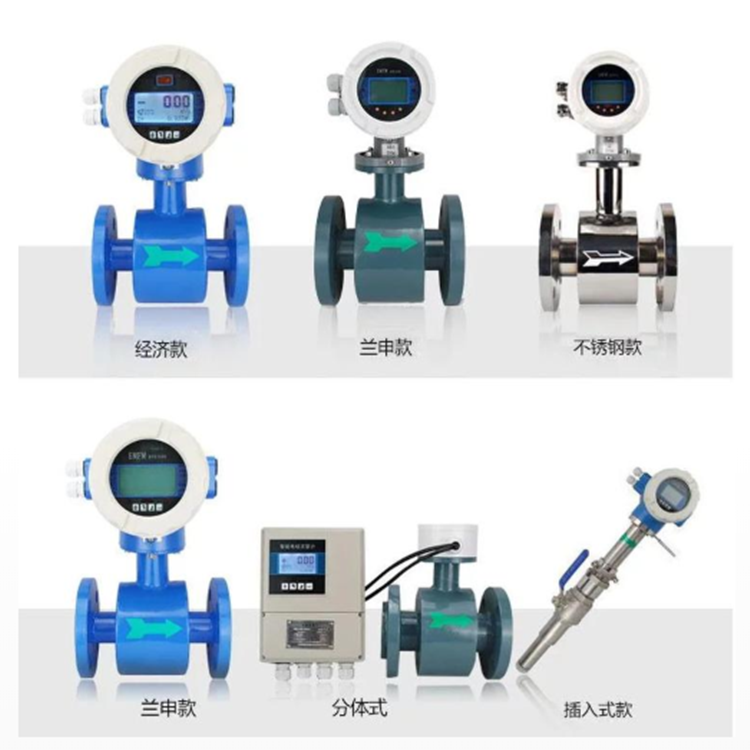

·結構形式：一體型、分體型
·防護等級：IP68
顯示方式：LCD 大屏幕液晶顯示瞬時流量、正向/反向累積總量以及報警提示符
·輸出信號：脈沖輸出0.0001-10m/p 可設置脈沖寬度20ms（ 無源光耦輸出）
主要功能特點
1. 智能一體化設計：能現場顯示瞬時流量和累積流量及儀表系數。
2. 零位自動調整，消除零位漂移。
3. 微功耗、雙電源設計。
4. 測量范圍度：10：1;15：1
5. 斷電保護功能：流量計在斷電后，采用E2PROM技術，內部參數長期保存。
6. 小信號切除功能：
在無流量情況下，如果用戶管道振動較大，有誤差信號出現，可以設置截止頻率切除無效信號。
7. 超出報警功能：當流量低于流量范圍下限或高于流量范圍上限時，流量計將自動報警。
8. 科學的設計：流量計檢測元件不接觸介質，無可動部件，壓力損失小，使用壽命長。
