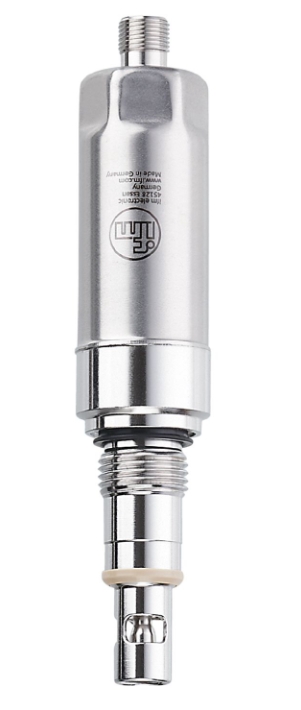

IFM易福門 電導式電導率傳感器 LDL101
長效控制水和過程質量
緊湊型高質量傳感器設計可防止失效及意外停機
簡化安裝和調試過程
無損失測量值信號傳輸
fcm
fda
ce
ukca
ehedg
iob
cul
ec19352004
3a
產品特征
輸入和輸出總數 模擬輸出數量: 1
系統接口 螺紋連接 G 1/2 外螺紋 密封錐面 可選:符合EHEDG標準的衛生型PEEK墊圈
應用
特殊的性能 鍍金觸點
介質 導電液體
介質說明
超純水
不能用于
介質溫度[°C] -25...100; (< 1 h: 150)
抗壓強度
35 bar 3.5 MPa
耐真空
-1000 mbar -0.1 MPa
電氣數據
工作電壓[V] 18...30 DC
電流損耗[mA] < 60
防護等級 III
反相保護 有
開機延遲時間[s] 2
測量原理 konduktiv
總的輸入/輸出
輸入和輸出總數 模擬輸出數量: 1
輸出
輸出數量 1
輸出信號 模擬信號; IO-Link
輸出功能 模擬量輸出; 可調整量程; 可選 電導率 / 溫度
模擬輸出數量 1
模擬電流輸出[mA] 4...20
負載最大值[Ω] 500
測量/設定范圍
電導率測量
測量范圍[μS/cm] 0.04...1000
分辨率[μS/cm]
0...9,999 0.001
10...99,99 0.01
100...1000 0.1
溫度測量
測量范圍[°C] -25...150
精度/偏差
電導率測量
精確度(在測量范圍) 3 % MW ± 0,03 μS/cm
漂移[%/K] 0,1 %/K MW
重復精度 1 % MW ± 0,010 μS/cm
長時間穩定性 1,5 % MW ± 0,015 μS/cm
溫度測量
精確度[K] 20...50 °C: < ± 0,5 K; -25...150 °C: < ± 1,5 K
重復精度[K] 0,2
分辨率[K] 0.1
反應時間
電導率測量
反應時間[s] < 2; (T09; 阻尼 = 0)
溫度測量
反應時間[s] < 9; (T09)
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Measuring Sensor, Identification and Diagnosis
SIO模式 否
必需的mater port type A
模擬過程數據 1
處理周期最小值[ms] 5.6
支持的DeviceID
運行方式 DeviceID
default 1455
工作條件
環境溫度[°C] -40...60
存儲溫度[°C] -40...85
外殼防護等級 IP 68; IP 69K; (7天 / 水深3 m/ 0.3 bar: IP 68)
認證/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗沖擊
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF[年] 173
機械技術數據
重量[g] 346.8
原材料 不銹鋼(1.4404 / 316L); PEI; FKM
材料(接液部件) 不銹鋼(1.4435 / 316L); PEEK
系統接口
螺紋連接 G 1/2 外螺紋 密封錐面 可選:符合EHEDG標準的衛生型PEEK墊圈
