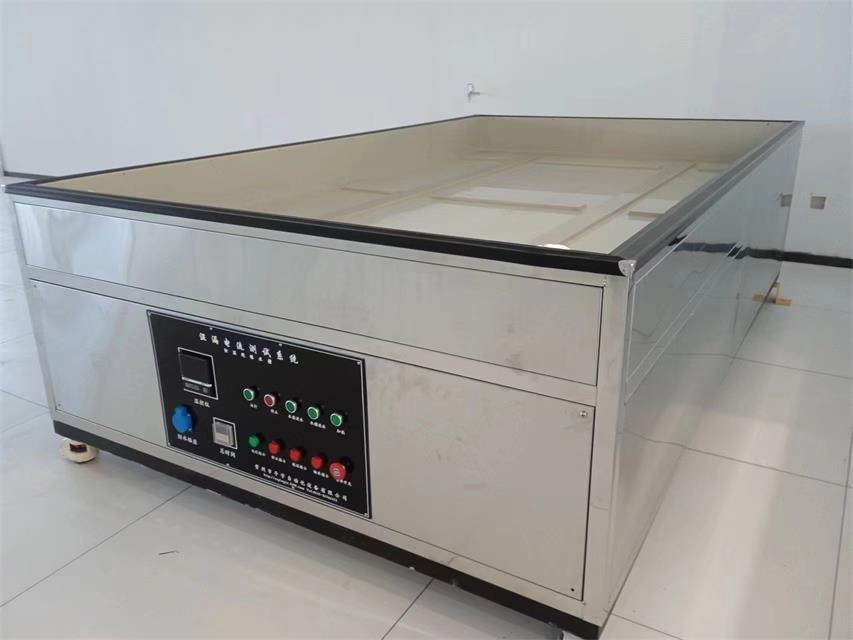

全自動濕漏電恒溫絕緣測試水槽
一、概述
最新研發的全自動濕漏電流測試系統（恒溫絕緣水槽）是為太陽能光伏組件行業特別設計的濕漏電流測試裝置
1.1實驗目的：測試組件在潮濕工作條件下的絕緣性能，檢測雨、霧、露水或溶雪的濕氣是否進入組件內部電 路的工作部分,對其造成腐蝕、漏電、造成非安全事故
1.2執行標準
1.2.1 IEC 61646：2008 薄膜太陽光電模塊測試標準
1.2.2 IEC 61215：2016 地面光伏(PV)模塊 設計質量和型式批準
1.2.3 IEC 61730：2016 光伏(PV)組件的安全鑒定
1.2.4 UL1703：2015 平板型太陽能組件安全認證標準
1.2.5 GB/T 9535：2006 地面用晶體硅光伏組件設計鑒定和定型
1.2.6 GB/T18911：2002 地面用薄膜光伏組件設計鑒定和定型
二、測試設備構成
2.1實驗水槽（絕緣測試水槽）
2.2恒溫系統
3.3自動進排水系統
2.4控制臺
2.5不銹鋼構架
2.6耐壓絕緣漏電測試儀（選購）
2.7電導率儀（選購）
2.8噴淋裝置（選購）
三、濕漏電流試驗系統基本描述
3.1型號：SST-PV-SLD2800Z
3.2濕漏電流試驗系統設備符合 IEC 61215：2005、IEC 61646：2008及 IEC 61730-2：2004規范標準
3.3設備可任意設定試驗液體的加熱范圍
3.4數字顯示即時溫度值
3.5設備配備水位計可直接觀測水位，控制液體位高
3.6測試項目：漏電流測試+接地電阻測試
3.7組件尺寸：2500mm×1350mm（可定制）
四、技術規格
4.1試驗槽尺寸：2800*1800*200mm（W*D*H）（可定制）
4.2外形尺寸：2920*1920*760mm（W*D*H） （可定制）
4.3試驗溫度要求：22±3℃（本裝置）
4.4液體電阻率：<3500Ω?cm
4.5電流源:大于500V
4.6電源：AC380V,50Hz,25A 另可依據客戶要求訂制特殊尺寸規格
五、濕漏電流試驗系統
5.1試驗水槽: 由厚度15mm 耐絕緣的 PVC 材料制成,
5.2可調試樣架：采用鋁合金和鋼材（外包絕緣條）
5.3噴淋架：由不銹鋼無縫鋼管制成
5.4配液加熱箱：316不銹鋼制成
5.5控制臺：主體鋼質烤漆，液晶數顯控制器
5.6主體構架：優質高強度不銹鋼型材
六、安全保護措施
控制系統檢測到下列保護裝置（單列）動作時，應能自動切斷整機系統，并能進行報警提示
7.1超溫保護裝置
7.2逆相,缺相保護裝置
7.4無熔絲開關過載保護
7.5電機短路、過載保護
7.6加熱器短路
7.7缺水、溢水保護
7.8線路保險絲及全護套式端子
七、質量保證
8.1公司嚴格按照GB/T19001-2016 / ISO9001：2015質量管理體系，組織產品的設計和生產
8.2現場安裝調試設備，并為客戶培訓操作使用人員
8.3在用戶遵守產品安裝及使用規則的條件下，產品自發貨之日起十二個月之內，因制造質量問題不能正常工作時，我公司無償為用戶維修
8.4對保修期外的產品，我公司提供長期的技術服務
8.5售后服務響應時間：24小時內響應
