將來自危險區的熱電阻信號或熱電偶/毫伏信號轉換成4-20mA信號，經隔離變送輸出到安全區。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。

技術參數 型譜表 相關資料

★熱電偶隔離式安全柵

型號規格
附加碼
說         明
SWP7081-Ex
/□
/□
/□

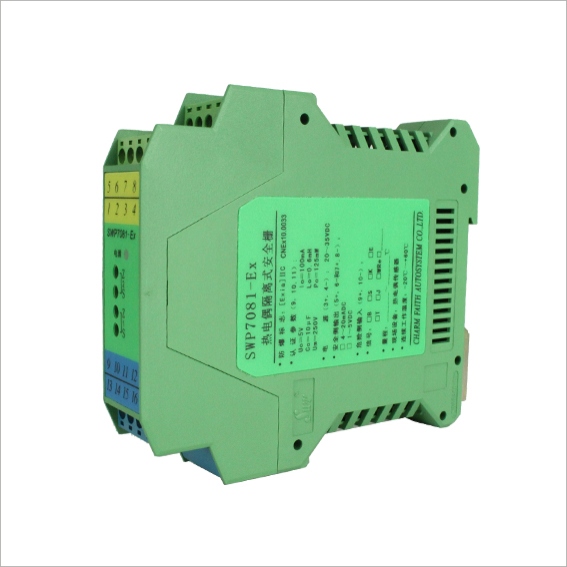

熱電偶隔離安全柵
輸入類型
/B


B(量程范圍：500～1820℃)
/S


S(量程范圍：-50～1769℃)
/K


K(量程范圍：-50～1372℃)
/E


E(量程范圍：-50～1000℃)
/T


T(量程范圍：-200～320℃)
/J


J(量程范圍：-50～1200℃)
/W


WRe(3-25) (量程范圍：0～2300℃)
通道1輸出類型
/I

通道1：4～20mA輸出(安全區)
/V

通道1：1～5 V 輸出(安全區)
通道2輸出類型
/I
通道2：4～20mA輸出(安全區)
/V
通道2：1～5 V 輸出(安全區)
 ★熱電阻隔離式安全柵
型號規格
附加碼
說         明
SWP7083-Ex
/□
/□
/□
熱電阻隔離安全柵
輸入類型
/CU50


Cu50(量程范圍：-50～150℃)
/Pt100


Pt100(量程范圍：-199～850℃)
/Pt100.1


Pt100.1(量程范圍：-199.9～320.0℃)
通道1輸出類型
/I

通道1：4～20mA輸出(安全區)
/V

通道1：1～5 V 輸出(安全區)
通道2輸出類型
/I
通道2：4～20mA輸出(安全區)
/V
通道2：1～5 V 輸出(安全區)
  備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
