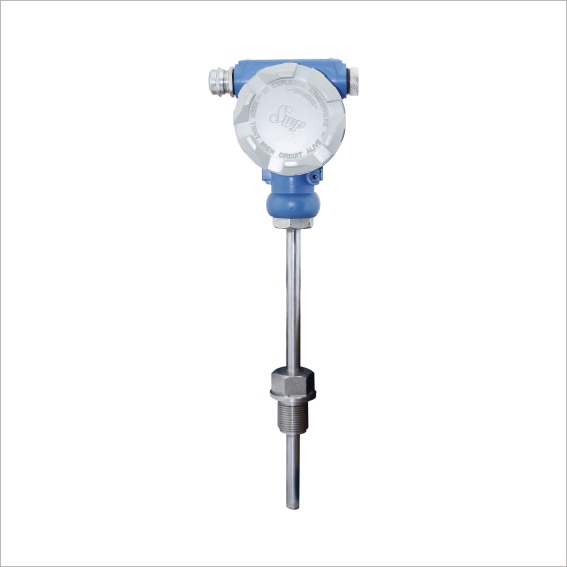

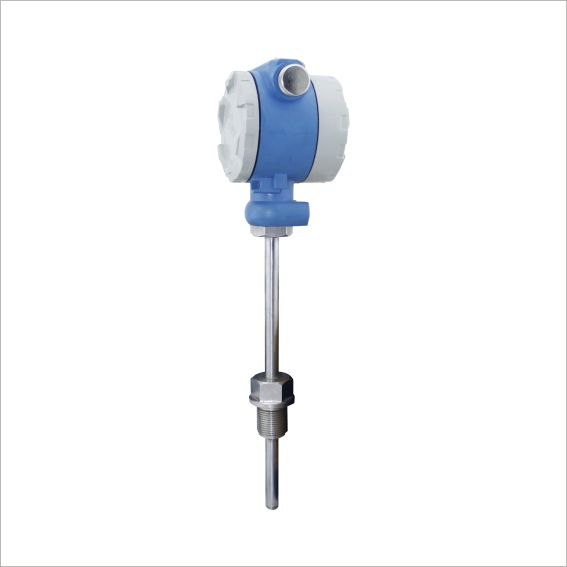

SWP-CT80低功耗現場LCD顯示溫度變送器（電池供電）是本公司新一代先進的現場變送單元。該變送器采用先進的低功耗MCU配合大屏幕LCD顯示，采用鋰電池供電，免維護可連續工作一年以上。采用鋁合金外殼配進口高精度鉑電阻傳感器或熱電偶傳感器，抗腐蝕、抗過載、穩定性好、精度高，集測量、顯示、變送、控制、通訊為一體。
|
技術參數
|
型譜表
|
相關資料
|
|
型 號
|
代 碼
|
說 明
|
|
SWP-CT80
|
-□
|
□□
|
□-
|
□-
|
□□-
|
(□)
|
□
|
低功耗現場LCD顯示溫度變送控制器
（電池供電）
|
|
防爆類型
|
EX
|
|
|
|
|
|
|
標準型（可省略）
本安型（防爆等級）（見注1）
|
|
輸出方式
|
00
02
|
|
|
|
|
|
無輸出
4~20mA
|
|
過程連接方式和材料
|
R
G
M
|
|
|
|
|
外螺紋G1/2（不銹鋼 1Gr18Ni9Ti）
外螺紋M20×1.5（不銹鋼 1Gr18Ni9Ti）
外殼類型外螺紋M27×2（不銹鋼 1Gr18Ni9Ti）
|
|
外殼類型
|
A
|
|
|
|
鋁外殼LCD現場指示，防護等級IP65
|
|
測量范圍
|
□□
|
|
|
參見“輸入類型”
|
|
溫度傳感器插入深度
|
(□)
|
|
參見“外形結構圖“，填上具體的數值，單位mm
|
|
供電方式
|
D
W
|
電池供電
DC24V（可省略）
|
※：溫度變送器環境溫度＞60℃時請訂貨注明
注1：本安等級：二線制4~20mA為（ExiaIICT6）
帶電池供電（ExiaIICT5）
★輸入類型：
|
代碼
|
輸入類型
|
輸入范圍
|
代碼
|
輸入類型
|
輸入范圍
|
代碼
|
輸入類型
|
輸入范圍
|
|
01
|
B
|
500~1820℃
|
05
|
T
|
-199.9~320.0℃
|
09
|
Pt100
|
-199~850℃
|
|
02
|
S
|
-50~1769℃
|
06
|
J
|
-50~1200℃
|
10
|
Pt100.1
|
-199.9~320.0℃
|
|
03
|
K
|
-50~1372℃
|
07
|
WRe
|
0~2300℃
|
|
|
|
|
04
|
E
|
-50~1000℃
|
08
|
Cu50
|
-50.0~150.0℃
|
|
