產品簡介
PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器
PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器
產品價格：￥1000
上架日期：2020-02-25 13:46:07
產地：德國
發貨地：德國
供應數量：不限
最少起訂：1個
瀏覽量：631
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器

     PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器

    M12 B5 90°電纜密封套

    M12 B-5代碼Profibus壓接90°KV

    • 可靠的M12 Profibus彎角現場連接
    • 可靠，無差錯的數據傳輸滿足高要求
    • 可自由選擇的90°電纜出口，帶有8個編碼位置（8×45°）
    • 組裝時易于調節電纜出口
    • 帶有壓接觸點的網絡可確保高度安全
    • 安全的應力消除和與電纜密封套的屏蔽連接
    • 較大的電纜夾緊范圍為4-9mm / 4-6.5和5.5-9 mm
    • 緊湊的尺寸，適用于安裝空間較小的應用
    • 全金屬外殼可防止干擾和惡劣環境
    • M12鎖緊系統，帶六角組合滾花，可實現規定的擰緊扭矩
    • 由于零件少，易于組裝
    • 壓接觸點必須單獨訂購
    • 帶有PU 50的大包裝作為散裝在塑料袋中的單個零件
    • 號 對于PU 50：索引：-050（根據項目編號）B.42-120123-050

    連接器

    M12符合IEC 61076-2-101，IP 67（僅螺釘鎖定）

    編碼極

    B，5針

    Bemessungssp./Strombelast。

    50V / 4A

    連接方式單線

    扭曲的壓接嵌入式觸點

    溫度范圍

    -40°C+ 85°C

    沖擊和振動安全

    DIN EN 61373類別1，B級

    住房

    鍍鎳黃銅

    絕緣體+觸點座

    熱塑性塑料，HL3符合R22 / R23 EN 45545-2

    往來

    銅合金，表面Ni / Au，≥200個配合循環


    PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器

    大功率觸點–壓接

    S.60，Naming，Kategorie

    大功率觸點壓接連接



    • 電流：10 A / 20 A / 40 A
    • 銅合金扭曲的精密觸頭
    • 通過鎳阻擋層和鍍錫連接區域完全鍍金
    • 各種表面滿足不同的使用壽命要求
    • 由于定義了接觸區，因此具有的質量和使用壽命
    • 用于D-Sub兩性連接器

    工作電流

    10安/ 20安/ 30安/ 40安

    導線截面積10 A / 20 A / 40 A

    AWG 16-AWG 20 / AWG 12-14 / AWG 10-12 / AWG 8-10

    接觸電阻

    ≤1 mΩ

    絕緣電阻

    10兆歐

    溫度范圍

    -55°C+ 125°C

    質量等級

    1 = 500個配對周期

    2 = 200個配對周期


    銅合金

    接觸面

    通過鎳阻擋層完全鍍金




    高功率接觸壓接連接

    目前評級

    PIN ART.-NO.

    襪子沒有

    特設工作組

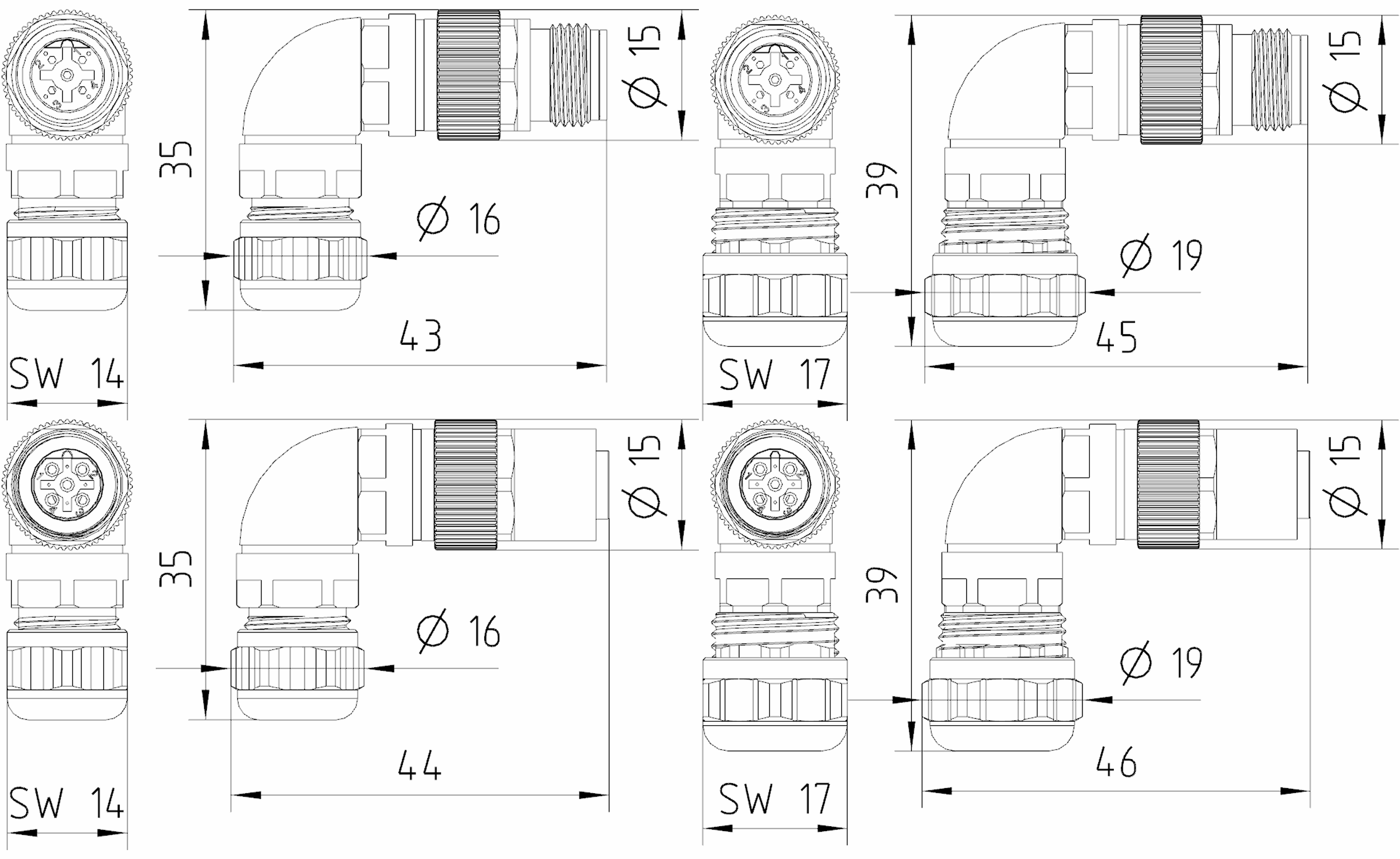

    尺寸圖









    ?A

    ?B



    10安

    P5310G2

    P6310G2

    1.8

    2.6

    16-20



    20安

    P5320G2

    P6320G2

    2.7

    3.6

    12-16



    30安

    P5330G2

    P6330G2

    3.8

    4.7

    10-12



    40個

    P5340G2

    P6340G2

    4.7

    5.8

    8-10


    PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器

    D-Sub連接器混合布局壓接連接

    D-Sub混合布局壓接連接器

    • D-Sub混合布局壓接連接器
    • 可根據要求提供帶鉚釘螺紋的版本
    • 信號壓接觸點為AWG 18AWG 28的翻折或壓印版本
    • 特殊壓接觸點版本，適用于10 A40 A的大功率

    M12 B5 90°壓接法蘭

    緊湊的360°EMI / RFI M12 B-5 Profibus 90°壓接CF

    • 防振彎角M12 Profibus現場連接
    • 可靠，無差錯的數據傳輸滿足高要求
    • 帶壓接法蘭的屏蔽和消除應力的振動
    • 可自由選擇的90°電纜出口，帶有8個編碼位置（8×45°）
    • 組裝時易于調節電纜出口
    • 帶有壓接觸點的網絡可確保高度安全
    • 緊湊的尺寸，適用于安裝空間較小的應用
    • 全金屬外殼可防止干擾和惡劣環境
    • M12鎖緊系統，帶六角組合滾花，可實現規定的擰緊扭矩
    • 由于零件少，易于組裝
    • 帶有PU 50的大包裝作為散裝在塑料袋中的單個零件
    • 號 對于PU 50：索引：-050（根據項目編號）B.42-12001-050

    連接器

    符合IEC 61076-2-101的M12

    編碼極數

    乙

    電流容量

    4個

    Bemessungaspannung

    直流60 V

    接觸電阻

    ≤5毫歐

    絕緣電阻

    ≥100兆歐

    連接方式單線

    扭曲的壓接嵌入式觸點

    核心橫截面

    AWG 22-28

    電纜應力消除和電纜屏蔽層連接

    壓接法蘭系統，帶壓接插件+壓接套筒

    保護

    IP 67（僅螺釘鎖定）

    溫度范圍

    帶手柄套：–40°C+ 70°C不帶手柄套：–40°C+ 85°C

    機械壽命

    ≥200次插拔

    沖擊和振動安全

    DIN EN 61373類別1，B級

    物料



    住房

    鍍鎳銅合金

    絕緣體+觸點座

    符合NFF-16-101 / 102的熱塑性I2 / F2和符合R22 / R23的HL3 EN 45545-2

    材料

    Cu合金

    面

    倪

    握套

    符合DIN 5510-2的帶有S3和SR2的TPE

    密封件

    彈性體

    D-Sub連接器高密度焊錫桶連接

    焊錫版

    帶壓印/旋轉觸點



    • 高精度車削銅合金觸點–在Ni上完全鍍金
    • 高精度沖壓觸點
      –集成阻焊劑
      –在NI上選擇性鍍金
      –終端區域鍍錫
    • 由于指定的接觸面積，因此具有的質量和較長的使用壽命

    echnische Daten /技術數據

    20°C時A（DC）中的Strombelastbarkeit / 20°C時A（DC）中的額定電流 VDE：3.5A；CSA：2,5 A；
    UL：3A
    Betriebsspannung /工作電壓               60伏
    以V為單位的U eff /以V為單位的
    測試電壓U eff     		              1000
    Luft- und Kriechstrecke（毫米）/
    空氣和爬電距離     		               分鐘 0,6
    Durchgangswiederstand單位為mΩ/電阻單位為mΩ                 < 10
    隔離接線柱的GΩ/隔離電阻的GΩ                 > 10
    溫度（°C）/溫度范圍（°C）           -55…+125

     N中的Gesamt-Steck- / Ziehkraft / N中的配合/解除配合力滿載連接器

    15針                < 50
    26針                < 84
    44針                < 120
    62針                < 170
    78針                < 200

    PROVERTHA M12 B-5代碼Profibus壓接90°KV接頭連接器
