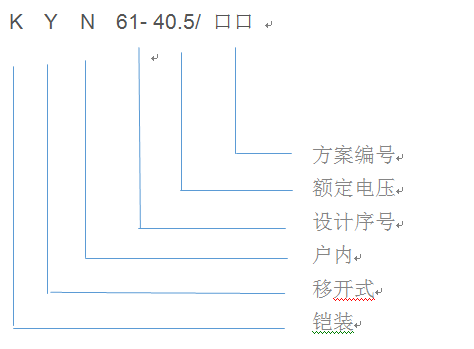

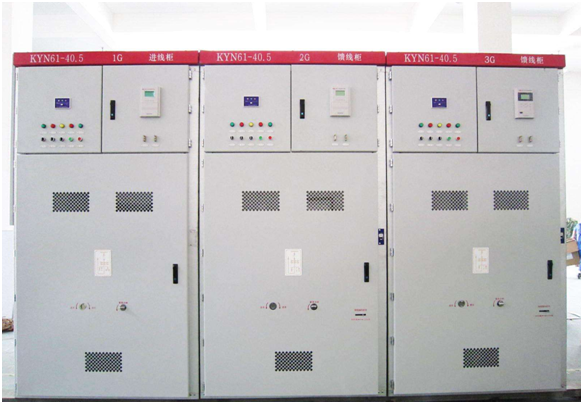

KYN61- 40.5 金屬鎧裝移開式開關柜 （以 下簡稱開關柜 ）是 三相50Hz、額定電壓40.5KV單母線和單母線分段系統的戶內成套配電裝置，適用于發電廠、變電所及工礦企業、鐵路運輸、高層建筑的變配電，作接受和分配電能之用，并對電路實行控制、保護和監測等功能。
柜內主要元器件選用戶內型高壓真空斷路器，它具有外形美觀、體積小巧、操作靈活、電氣性能可靠、使用壽命長、檢修方便、機構免維護等特點。
開關柜結構科學適應強，主接線方案可達49種以上，滿足IEC 298、GB3906、DL / T404等標準的要求。
環境溫度： - 25°C ～+40°C ;
海撥: ≤2000m ( 超過2000 米，需在訂貨時說明 ） ；
相對濕度:≤
1、柜體結構采用組裝式，斷路器采用手車中置式結構、體積小，同類斷路器具有互換性；
2、“五防”功能齊全，運行安全可靠，手車、斷路器、接地開關及柜體后門之間設有防止誤操作的機械聯鎖裝置；
3、在活門推進機構上可加裝掛鎖，防止手車退出柜體時，因非專業人員誤開活門而引發事故；
4、電纜室空間充裕，可連接多根電纜，并可架空出線；
5、所有的操作均能在柜門關閉狀態下進行，外殼防護等級為IP4X，手車室門打開防護等級IP2X；
6、斷路器室、母線室和電纜室上方均設有專用泄壓通道及蓋板。
|
項目 |
參數 |
單位 |
||
|
額定電壓Ur |
KV |
40.5 |
||
|
額定頻率fr |
Hz |
50 |
||
|
額定電流Ir |
A |
630、1250、1600 |
||
|
額定絕緣水平 |
|
|
相間、相對地 |
隔離斷口 |
|
1min工頻耐受電壓Ud |
KV |
95 |
115 |
|
|
雷電沖擊耐受電壓Up |
KV |
185 |
215 |
|
|
額定短時耐受電流lk (4s) |
KA |
25 |
31. 5 |
|
|
額定短路開斷電流lsc (有效值） |
KA |
25 |
31. 5 |
|
|
額定峰值耐受電流Ip |
KA |
63 |
80 |
|
|
額定短路關合電流（峰值） |
KA |
63 |
80 |
|
|
母線額定電流 |
A |
630、1250、1600 |
||
|
防護等級 |
|
外殼IP4X |
||
|
|
隔室們、斷路器門打開時IP2X |
|||
