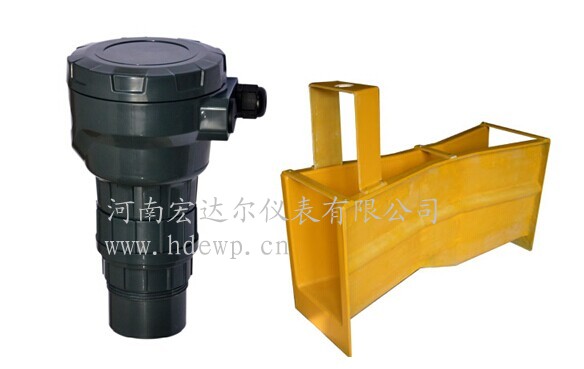

HD-FYQ一體式超聲波明渠流量計
一、 概述
HD-FYQ一體式超聲波明渠流量計是集成超聲波液位測量和明渠流量積算功能于一體，無需二次儀表即可測量和顯示液位和明渠流量，減少了設備投資并降低了產品功耗。
本產品采用模塊化電路設計，硬件結構緊密，布局合理。具備傳統的4-20mA，RS485（可選）等數據輸出。還可根據客戶需求添加模塊實現其它功能（如：NPN開關、SD卡、藍牙、ＧＰＲＳ通信等）。電流輸出模塊也采用了四線制隔離式（兼容三線制），可更好的匹配ＰＬＣ等控制儀表。
二、超聲波明渠流量計測量原理
超聲波明渠流量計原理是配合量水堰槽直接測量液位，通過相應的液位-流量換算關系把液位深度轉換為量水槽內的流量。

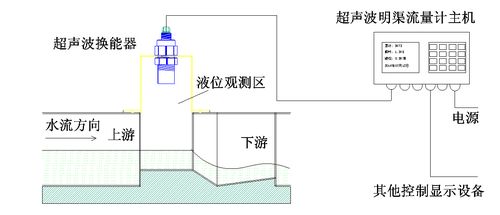

量水槽內液位越高流量越大，反之液也位越底流量越小。其測量原理如圖一所示：
圖 一
超聲波換能器安裝于上水槽上方。檢測到超聲波換能器端面到液面的距離，根據超聲波換能器的安裝高度減去液面到超聲波換能器的距離等于流過量水槽的水位深度，將水位深度帶入流量換算公式得出流量。計算公式請查看第9頁明渠流量計的應用，其不同的槽型其幾何參數也不相同，故使用時一定要注意設置槽型的所有參數。
三 、產品特色
★一體式結構設計（積算儀、液位傳感器合二為一），減少現場工作人員的操作難度。
★超聲波非接觸式液位測量，不影響流速，液位測量準確是理想的液位儀。
★探頭功耗低，安裝簡便，易定位，可應用于與河流，供水，工廠、城市排污管道等相關領域。
★適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
★中英文雙語菜單，操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。
★流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據(SD卡選配）。
★DC12-24V直流寬壓工作 ★四線制隔離式（兼容三線制）
★支持自定義串口數據格式 ★支持自定義主顯示界面
★支持自定義數學函數運算 ★支持自定義聲速（特殊物質測量）
四 、主要技術參數
累計流量范圍：<10^8（滿8位清零，累計次數加1）
流量精度：<3%
量程：15m（訂貨時選定）
盲區：＜0.3m （與量程而不同）
精度：±0.2％FS或±2mm
最小顯示分辨率：1mm
顯示：1.8英寸中文LCD
鍵盤：四位貼片輕觸鍵
可選供電方式：12-24VDC（默認）、220VAC
功耗：<1.5W
防護等級：整機IP65
材 質：ABS
工作溫度：常溫
工作壓力：常壓
安裝方式：φ63圓孔 （配鑼環)
外形尺寸：116mm×215mm
可選輸出方式：4～20mA RL>600Ω(1～5V\1～10V\)
RS485（可選藍牙轉換配件） ＧＳＭ短信\ＧＰＲＳ無線通信
3路NPN(可配置為PP脈沖輸出)
3路繼電器(AC:5A 250V DC:10A 24V)
產品尺寸說明
