HD-S+LB70-1C型旋杯式低流速儀
HD-S+LB70-1C型旋杯式低流速儀為江河水文測驗中流速測量常規通用型儀器，用以測定江河、湖泊、水庫、渠道等過水?dāng)嗝嬷蓄A(yù)定測點時段平均流速，通過測量全斷面各點流速和斷面積，可計算出斷面流量。
1、主要技術規格

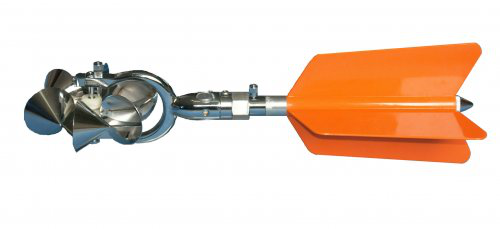

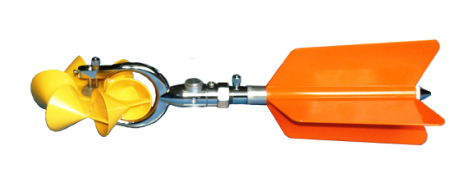

旋杯結構：六個薄壁錐形旋杯等分地與星狀旋盤組成的旋杯轉子部件，旋轉方向?yàn)樽笮?。杯體材料為PC工程塑料制作。
耐腐性強、可靠性高。
1. 流速儀主機尺寸：23cm*12.5cm*5cm
2. 顯示：中文寬屏液晶顯示，4行32位，并帶有夜光指示背景燈
3. 旋杯回轉直徑： Φ130mm
4. 旋杯水力螺距b： 70mm（理論值）
5. 起轉速度v0： 0.016m/s（LB70-1C）
0.06m/s（LB70-2C、LB70-2D）
6. 臨界速度vk： 約0.13m/s（以實際檢定值為準。據統計分析，vk遠小于上述值。）
7. 測速范圍： 0.02m/s～4m/s（LB70-1C）
0.07m/s～5m/s（LB70-2C、LB70-2D）
8. 輸出信號： 開關接點通斷信號
9. 信號數/轉子轉數： 1/1（LB70-1C、LB70-2C）（每1轉1個信號）
1/5（LB70-2D）（每5轉1個信號）
10. 開關接點容量： DC U≤24VI≤120mA
11. 開關接點壽命： ≥107次
12. 全線相對均方差m： |m|≤1.5% （用于v≥vk時）
13. 相對誤差δ： |δ|≤5%（用于v＜vk時）
14. 工作水體環境： 水溫0℃～＋40℃
水深0.1m～100m
懸移質含沙量≤20kg/m3
15. 連續工作時間： ≤12h
16. 貯存環境： 溫度－25℃～＋55℃
濕度≤90%RH
17. 存儲：可存儲100個斷面數據
18. 通訊： 標準RS232接口
19. 工作電源：7.2V\4200mAh,可充電
20. 全中文菜單及面板、中文按鍵，操作簡單方便。
21. 輸入斷面面積，按換屏鍵可顯示被測點的瞬時流量

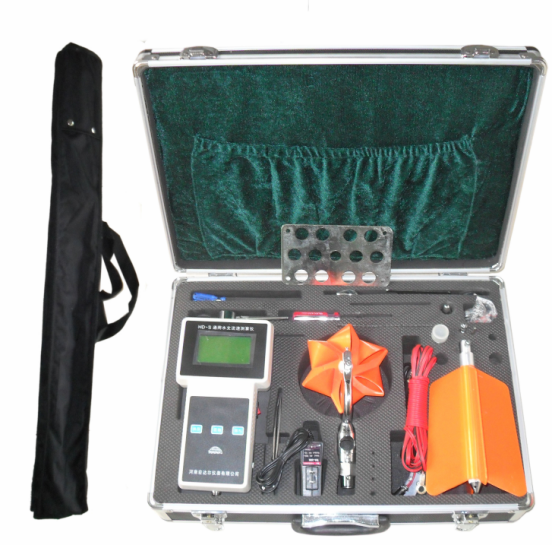

儀器主機及附件
? HD-S通用水文流速測算儀-----------------------1臺
? LB70-1C旋杯式流速儀傳感器----------------------------------1臺
? 油瓶(內裝8號儀表油)----------------------------1個
? 信號連接線--------------------------------------------1根
? 充電器--------------------------------------------1個
? 不銹鋼測桿(1m）-----------------------------------------3根
? 大扳手-----------------------------------------1只
? 改針-----------------------------------------1個
? 干簧管---------------------------------------1個
? 起子----------------------------------------------2只
? 尾翼--------------------------------1個
? 底 座--------------------------------1個
? 流速儀校準報告------------------------- 1份
? 說明書--------------------------------------------------2份
? 合格證-----------------------------------2個
? 密碼防護箱---------------------------1個
? 其他配件
