HD-TUF-2000P便攜式超聲波流量計/HD-TUC-2000P超聲波熱量計廠家實現了流量的非接觸式測量。只需要將傳感器安裝在管道外壁，即可完成對流量的測量，方便準確。
配接夾裝式溫度傳感器還可以方便地測量溫度、熱量。
廣泛應用于自來水、供暖、水利、冶金、化工、機械，能源等行業，可以用做生產監測、流量比對、臨時檢測、流量，水平衡調試，熱網平衡調試，節能監測，是流量、熱量檢測必備的工具儀表。
l 特點
高精度測量 測量精度優于±1%
測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量
內置打印機 既可實現即時屏幕打印，還可以定時打印提前設定的多達20預想的測量
結果
數據存儲 可將提前設定的多達20余項的測量結果存儲至SD卡內，便于數據的分析
與統計
RS485 通訊接口 可將設置的參數和測量結果上傳至上位機
多種輸入、輸出信號 輸出信號：4-20mA、脈沖信號、繼電器信號；輸入信號：3路4-20mA
熱量測量 配接夾裝式溫度傳感器，可實現熱量測量
l 流量測量圖 (HD-TUF-2000P超聲波流量計）
|
夾 裝 式 |
支 架 式 |
|
|
|
l 熱量測量圖 （HD-TUC-2000P超聲波熱量計）
|
夾 裝 式 |
支 架 式 |
|
供水管 回水管
|
供水管 回水管
|
|
便攜式超聲波流量計配接夾裝式溫度傳感器，可實現熱量測量。 |
|
l 可選配流量傳感器
|
夾裝式傳感器 |
帶有強力磁鐵，測量鋼管、鑄鐵管時，只需將傳感器吸附在管道外壁即可 傳感器上蓋標注了超聲波信號的發射向 |
|
|
支架式傳感器 |
固定裝置和滑道采用全鋁材質，重量輕、結構堅固 帶有公英制標尺，提高安裝精度和方便性 |
l 可選配溫度傳感器
|
夾裝式溫度傳感器 PT100 |
無損檢測，無需破壞管道 安裝維修方便，用戶可自行安裝 |
l 性能參數
|
項 目 |
性 能 、參 數 |
|
主 機 |
2×20點陣式背光型液晶顯示器，工作溫度（-25~60℃） 打印機輸出選用24列字符微型熱敏打印機 數據接口RS485 |
|
信號輸入、輸出 |
1 路4-20mA輸出 1 路OCT輸出 1 路繼電器輸出 3 路4-20mA輸入 |
|
測量范圍 |
配用不同的傳感器可實現DN15~6000mm，溫度-30~160℃管道的測量 |
|
測量介質 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
|
管道材質 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、等一切質密的管道，允許有襯里 |
|
流速范圍 |
0~±10m/s |
|
測量精度 |
優于±1% |
|
電 源 |
鎳氫電池殼連續工作20小時以上，使用電源適配器供電，可實現不間斷測量 |
|
功 耗 |
1.5W |

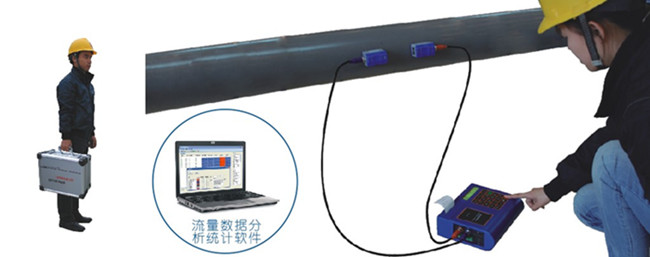

l 測量組成圖及數據分析圖
|
|
