MODBUS-HART采用高檔ARM單片機為核心，由高精度運算放大器、接口芯片、輸入輸出回路等組成,并且嵌入HART調制解調芯片，具有性能穩定，性價比極高等特點。MODBUS-HART通過RS485接口與具有MODBUS-RTU通訊功能的設備進行通訊，能夠把設備中的數據轉換成HART設備變量輸出，并且支持4-20mA電流輸出。MODBUS-HART硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。
.jpg)
一、產品性能
● 兩路模擬量采集功能。
● 一路HART接口。
● 接口類型RS485/232。
●?兩接口部分電路安全隔離
● 支持四路設備變量。
● 可設置模擬量量程、零點等。
● 本地可以查詢和設置所有運行參數。
二、主要參數
● 安裝尺寸：長60 mm × 寬45 mm × 高15 mm。
● 工作環境溫度：-25℃ ∽ +85℃。
● 電源輸入電壓：DC24 V。
● 輸入信號：DC4-20mA。
3.硬件連接圖

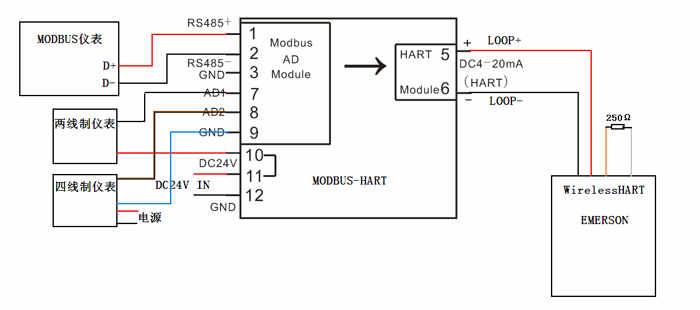

三、MODBUS-HART接線圖
1.MODBUS-HART與大拇指儀表通訊應用
2.HART-475手操器與MODBUS-HART-001模塊通訊應用
