對于傳統的數控管道切割機，如果您覺得它幾十萬上百萬的的一次購入成本過高，或者覺得它對廠房的面積硬件要求過高，不能實現柔性生產的要求，或者覺得維護煩瑣、編程麻煩，或者您是現場施工，請選擇ThinkPipe®吧，會“Think”的它將使您如虎添翼。

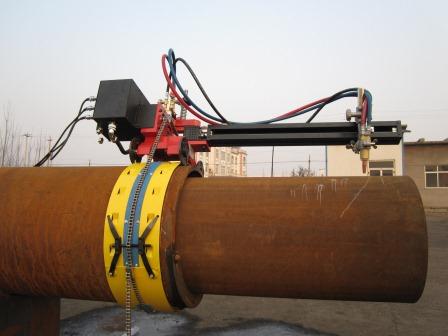

ThinkPipe®、封頭相貫線切割機是在STZQ系列管道切割機基礎之上被賦予了"智慧"的功能。通過定義切割方式及切割軌跡，它可以實現任意管徑、任意角度斜切或任意形式的端部相貫線切割。它的使命是為客戶提供諸如管線"碰死口"切割、現場管道彎頭切割及相管道貫線切割的解決方法，也可為工廠使用解決大管徑斜口或相貫線切割難題。ThinkPipe®管道相貫線切割機重量輕，自帶傳感系統，切割軌跡不需要靠模而可以自行完成，兼具手工切割的靈活性與自動切割的準確性，是目前施工現場唯一一款依靠自身控制系統和傳感系統而不需要靠模便能實現任意形狀斜切或相貫線切割軌跡的管道切割機。其對超大管徑管子的切割能力可使其完成甚至連常用的數控管道切割機都不能完成的切割任務。目前ThinkPipe®管道相貫線切割機產品分為R系列、T系列、X系列。R系列為管道彎頭切割專用、T系列為管道相貫線切割專用、X系列為管道彎頭切割和相管道貫線切割兩用?？蛻糍徺IR系列與T系列產品后均可以通過計算機串口進行產品升級，升級成X系列。
ThinkPipe®產品型號說明：
| R | 40 | A | X | |
| 功能代號 | 橫向可移動距離 | 切割方式 | 可加工管外徑范圍（可多選） |
|
R：彎頭切割 |
20:200mm |
A：火焰切割 P：等離子切割 |
|

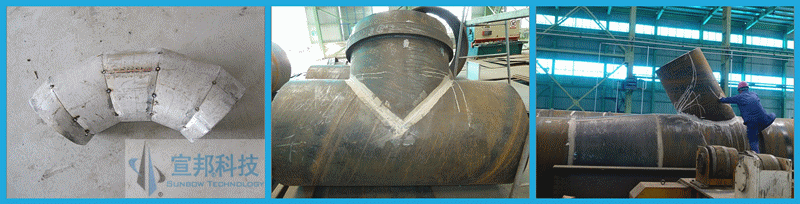

ThinkPipe®管道彎頭切割機，目前業內有多種不同的叫法，例如：碰死口切割機、鋼管彎頭制作機、管道斜切機、管道斜截設備、管道彎頭下料器、蝦米腰切割機等等。我公司ThinkPipe®管道彎頭切割機是一種比較通俗易懂的命名。目前管道彎頭切割機可實現如下圖所示類型的切割：
|
| 圓管對接（蝦米彎）斜面切割 |
ThinkPipe®管道相貫線切割機，是現場制作管道相貫線的便攜式設備。目前可以實現如下圖所示類型的相貫線切割：
|
 |
| 兩圓管等直徑正交相貫，任一圓管上的相貫線切割 |
|
 |
 |
| 兩圓管等直徑斜交相貫，任一圓管上的相貫線切割 |
|
 |
 |
| 兩圓管不等直徑正交相貫，直徑較小的圓管上的相貫線切割 |
|
 |
 |
| 兩圓管不等直徑斜交相貫，直徑較小的圓管上的相貫線切割 |
|
 |
 |
| 兩圓管不等直徑偏心正交相貫，直徑較小的圓管上的相貫線切割 |
|
 |
 |
兩圓管不等直徑偏心斜交相貫，直徑較小的圓管上的相貫線切割
|
|

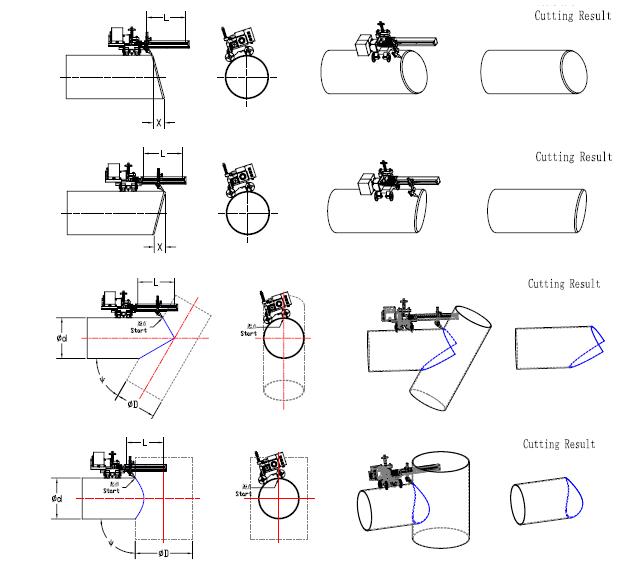

切割示意

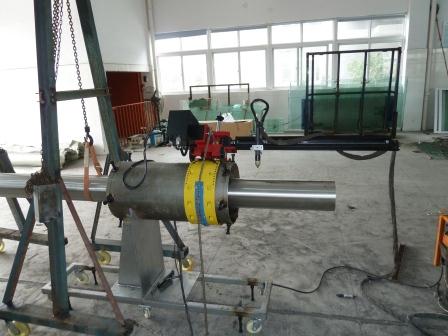

如果管外徑小于320mm，您可使用套管切割的方式，即讓ThinkPipe在套管上行走，切割套管內的小管子，這種機構制作簡單，您可以做的簡單的機械，也可做成自動上料機構，下圖為機械式套管。

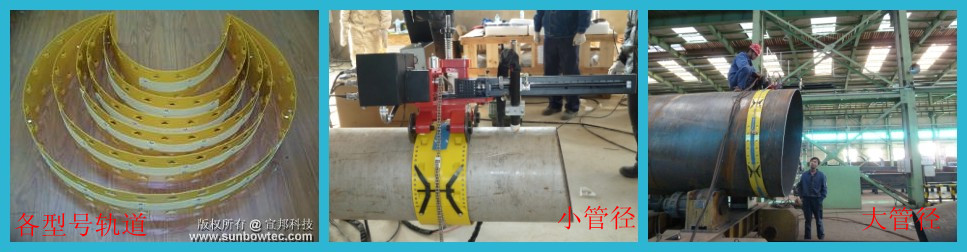

爪釘式套管 瓜片式套管

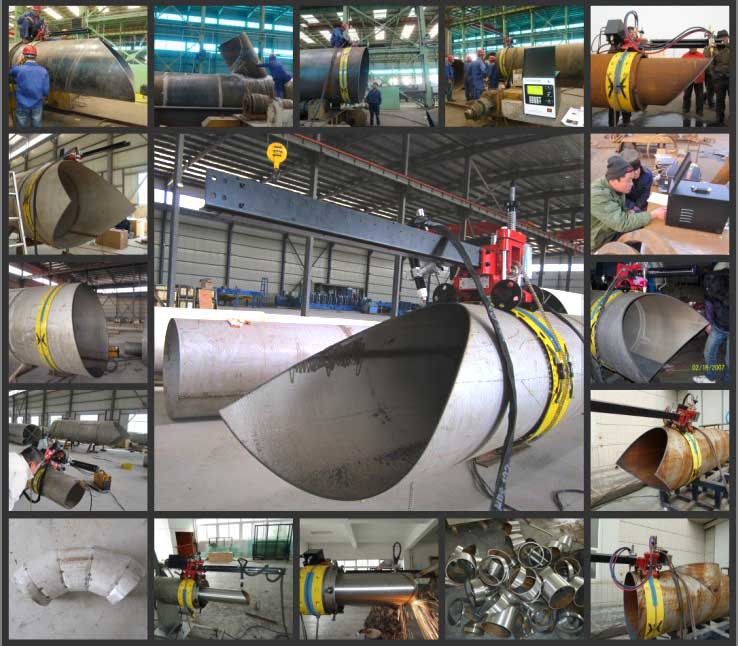

典型客戶：
1、中國電子系統工程第三建設有限公司
用于直徑1600mm以下管道相貫線切割。
2、中建二局
用于非洲博茨瓦納項目部1219mm直徑管道等離子相貫線切割
3、山東萊蕪某公司（按客戶要求，進行保密）
457mm、219mm、273mm多種管徑的45度斜面切割
4、上海某五金制品公司
管桁架，多種規格，選用X80P
5、保定某冶金設備有限公司
320mm-1500mm外徑管道切割，選用X80P
6、酒鋼集團
45度斜口切割，選用X80A。
