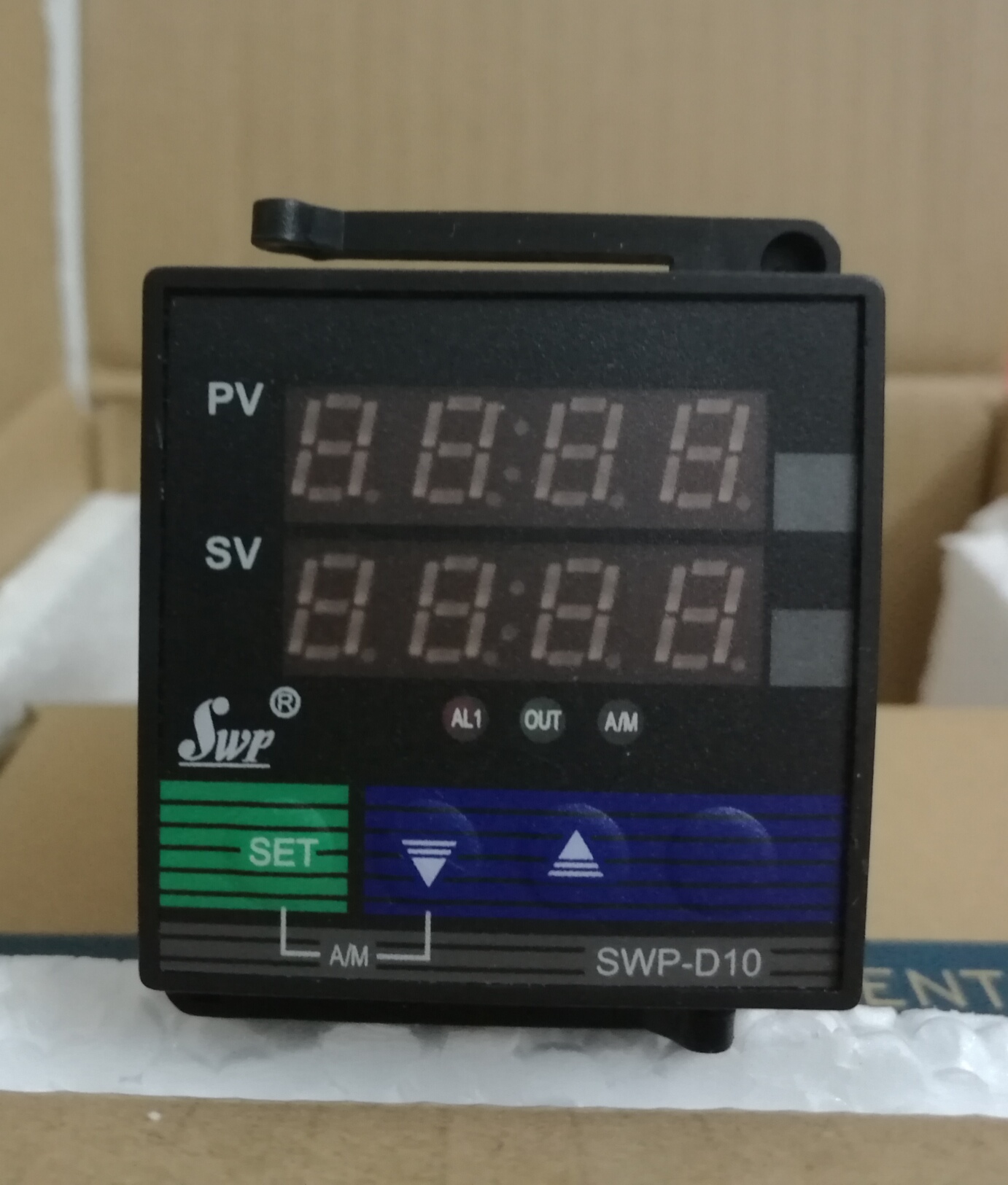

SWP-D103-01-12-HL-P（特規）數顯表
昌暉原裝正品SWP-D103-01-12-HL-P（特規）數顯表
產品概述
SWP-D103-01-12-HL-P（特規）數顯表采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。該儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。
技術參數
|
規 格 |
說 明 |
|
|
使用 環境 |
環境溫度 |
0~50℃ |
|
相對濕度 |
≤85RH 避免強腐蝕氣體 |
|
|
供電電壓 |
常規型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源 |
|
|
功耗 |
·≤6W（AC220V 線性電源供電） ·≤6W（AC85~260V 開關電源供電） ·≤6W（DC24V 開關電源供電） |
|
|
輸入 信號 |
模擬量 |
熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等 |
|
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等 |
||
|
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω |
||
|
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ |
||
|
開關量 |
脈沖信號：波形——矩形、正弦或三角波 輻度——大于4V（或根據用戶要求任定） 范圍——0~10KHz（或根據用戶要求任定） |
|
|
接點信號：電接點輸入信號 |
||
|
輸出 信號 |
模擬量輸出 |
DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω） DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ） |
|
開關量輸出 |
繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載） 可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V 固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調） 雙向可控硅輸出-SOT可控硅輸出，5A/400V |
|
|
通訊輸出 |
接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 儀表內部自由設定 |
|
|
饋電輸出 |
DC 24V 負載≤30mA |
|
|
測量精度 |
±0.2%FS±1字或±0.5%FS±1字 |
|
|
分辨率 |
±1字 |
|
|
測量范圍 |
-1999~9999字 |
|
|
顯示方式 |
-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示 |
|
|
方式 |
控制/報警方式為帶回差上限或下限報警(用戶可自由設定) |
|
|
控制精度 |
±1字 |
|
|
溫度補償 |
0~50℃數字式溫度自動補償 |
|
|
打印控制 |
可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C |
|
|
打印精度 |
同儀表精度 |
|
|
參數設定 |
面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定 |
|
|
保護方式 |
輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、 電源欠壓自動復位、工作異常自動復位（Watch Dog） |
|
★SWP-LED系列數字顯示控制儀型譜表
|
型號 |
代 碼 |
說 明 |
|||||||||
|
SWP- |
□ |
□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
□ |
LED系列數字顯示控制儀 |
|
外形特征 |
C S |
|
|
|
|
|
|
|
|
|
橫式顯示儀表*1 豎式顯示儀表*1 |
|
外形尺寸 |
1 4 7 8 9 |
|
|
|
|
|
|
|
|
48×48mm 96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm |
|
|
控制作用 |
01 03 04 |
|
|
|
|
|
|
|
測量顯示 三位式控制 四限控制或四限報警輸出 |
||
|
通訊方式 |
□ |
|
|
|
|
|
|
參見 “通訊方式” |
|||
|
輸出方式 |
□ |
|
|
|
|
|
參見 “控制輸出方式” |
||||
|
輸入類型 |
□□ |
|
|
|
|
參見 “輸入類型” |
|||||
|
第一報警方式 |
N H L |
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
||||||
|
第二報警方式 |
N H L |
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
|||||||
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
||||||||
|
供電方式 |
W T |
DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略）*3 |
|||||||||
★SWP-LED系列光柱測量顯示控制儀型譜表
|
型 號 |
代 碼 |
說 明 |
|||||||||
|
SWP- |
ST□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
光柱顯示測量儀*3 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
01 03 04 |
|
|
|
|
|
|
|
|
測量顯示 三位式控制 四限控制或四限報警輸出*2 |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
參見 “通訊方式” |
||
|
輸出方式 |
□ |
|
|
|
|
|
|
參見 “變送輸出方式” |
|||
|
輸入類型 |
□□ |
|
|
|
|
|
參見 “輸入類型” |
||||
|
第一報警方式 |
N H L |
|
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L） *2 |
|||||
|
第二報警方式 |
N H L |
|
|
|
無報警（可省略） 上限控制/報警（四限控制/報警2H）*2 下限控制/報警（四限控制/報警2L）*2 |
||||||
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|||||||
|
供電方式 |
W T |
|
DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源, 可省略） |
||||||||
|
供電方式 |
X |
橫式顯示 豎式顯示（可省略） |
|||||||||
★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。
★通訊方式：
|
代 碼 |
0 |
2 |
3 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊規格 |
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
輸出方式 |
無輸出 |
繼電器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 |
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊規格 |
★ 輸入類型：
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊規格 |
用戶待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA開方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA開方 |
-1999~99999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V開方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V開方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
全可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
|
|
|
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”，可切換輸入類型如下：
|
代碼 |
輸入類型 |
序號 |
輸入類型 |
代碼 |
輸入類型 |
序號 |
輸入類型 |
序號 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5V |
18 |
1~5V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5V |
19 |
0~5V開方 |
|
03 |
K |
07 |
WRe3~25 |
12 |
4~20mA |
16 |
4~20mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0~10mA |
17 |
0~10mA開方 |
|
|
★注：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★注3：C70、C10無頻率信號輸入。出廠默認開關電源。
