CP342-5 是S7-300系列的PROFIBUS通訊模塊，帶有PROFIBUS接口，可以組態為PROFIBUS-DP 主站或從站，但不能同時作主站和從站，而且只能在S7-300的中央機架上使用，不能放在分布式從站上使用。使用CP342-5 作為DP 主站或從站時，其對應的通訊I/O區域為虛擬通訊區域，而不是CPU的I/O地址區域，無論做DP 主站或DP從站都需要調用DP_SEND 和DP_RECV，下面以例子來介紹CP342-5 作為主站的使用方法。
|
名稱 |
數量 |
訂貨號 |
|
電源模塊 PS307 |
1 |
6ES7 307-1EA00-0AA0 |
|
CPU 315-2PN/DP |
1 |
6ES7 315-2EH14-0AB0 |
|
CP342-5 |
1 |
6GK7 342-5DA02-0XE0 |
|
CPU 226 CN |
1 |
6ES7 216-2BD23-0XB8 |
|
EM277 |
1 |
6ES7 277-0AA22-0XA0 |
|
DP電纜及接頭 |
1根 |
|
|
TIA PORTAL V13 professional |
1 |
6ES7 822-1AA03-0YA5 |
表1-1 硬件訂貨信息

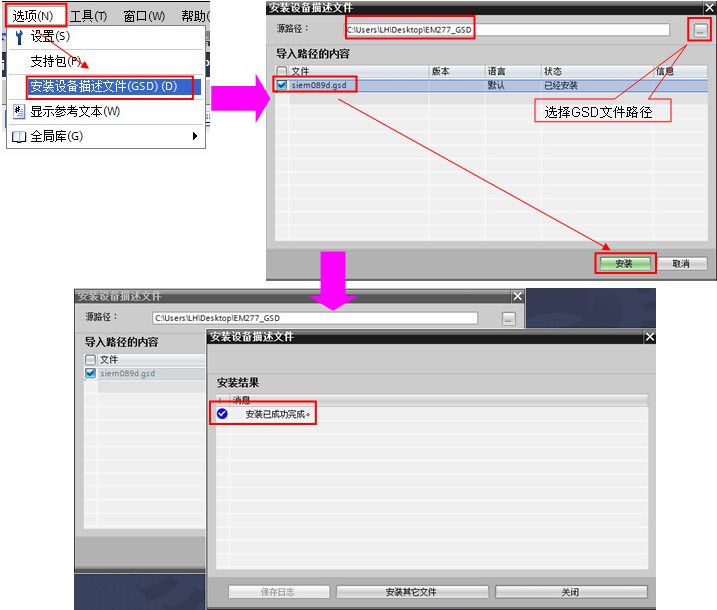

打開TIA Portal 軟件，在菜單“選項”——>“安裝設備描述文件”，找到下載的GSD文件，按照提示步驟安裝即可。如圖1-1所示：
圖1-1 安裝GSD文件
1) 硬件連接
如圖1-2所示：

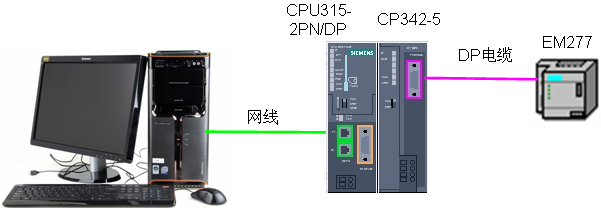

圖1-2 系統的硬件結構
2) 配置DP主站

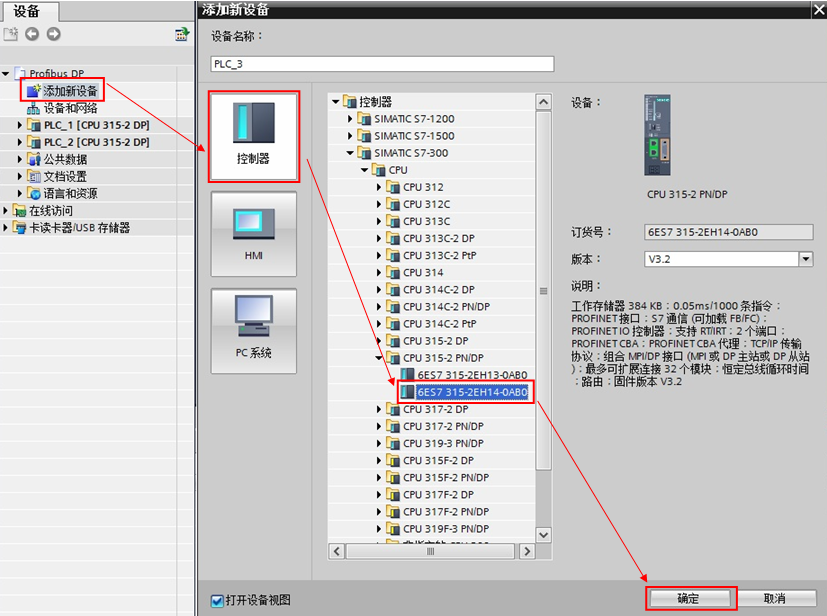

在TIA中打開已有的項目：Profibus DP，然后選擇“添加新設備”——>“控制器”，選擇正確的CPU型號，設備名稱“PLC_3”為DP主站。如圖1-3所示：
圖1-3 添加新設備
然后在“設備視圖”中，選擇CPU的PN接口，分配新的IP地址：192.168.70.201。如圖1-4所示：
圖1-4 添加新子網
接著，從硬件目錄中插入CP342-5模塊，選擇CP卡的DP接口，點擊“添加新子網”，自動生成DP總線子網“PROFIBUS_3”,地址為2，傳輸率為1.5Mbps。如圖1-5所示：
圖1-5 插入CP342-5

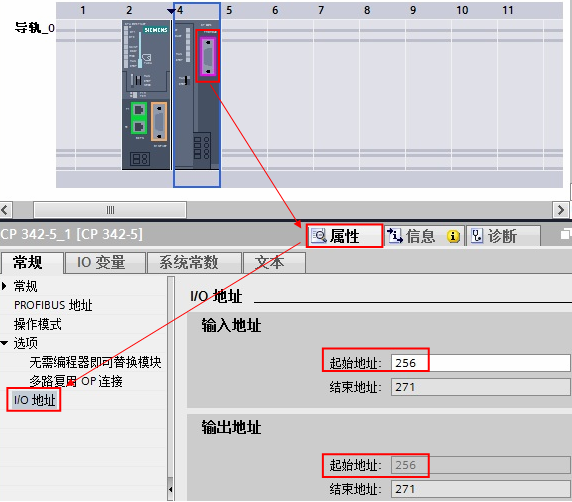

查看，并確認CP343-5的IO起始地址。如圖1-6所示：
圖1-6 CP343-5的IO起始地址
3) 配置DP從站
點擊“網絡視圖”，插入EM277，并將從站分配給主站PLC_3.CP342-5。如圖1-7所示：
圖1-7 添加DP從站

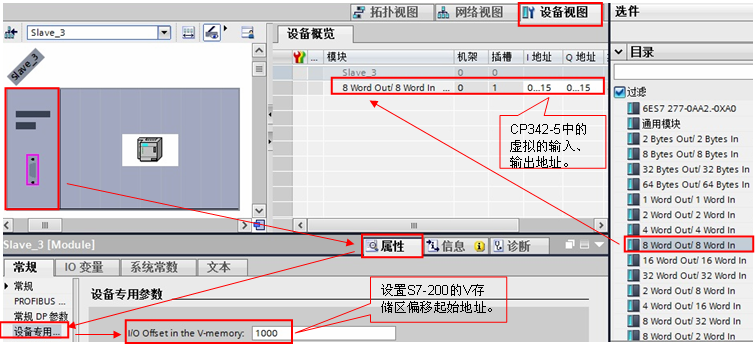

鼠標雙擊EM277從站，切換到EM277站點的配置界面，本例中插入8個字輸入和8個字輸出的通信區，并設置S7-200的V存儲區的偏移起始地址。如圖1-8所示：
圖1-8 配置EM277
4) 編程
本例中使用CP342-5作為DP主站，在圖1-7中EM277配置的輸入輸出地址從0開始，是虛擬地址區，不占用CPU的I/O地址區，虛擬地址的輸出區在主站上要調用指令DP_SEND與之一一對應，虛擬地址的輸入區在主站上要調用DP_RECV與之一一對應（注意：如果輸入輸出地址從2開始，相應的DP_SEND和DP_RECV對應的地址區也要相應的偏移2字節）。組態完成后下載到CPU中，如果沒有調用指令DP_SEND和DP_RECV，CP342-5的狀態燈“BUSF“將閃爍。
根據S7-200系統手冊，關于EM277數據交換地址對應關系的說明，本例中通信地址關系如圖1-9所示：
圖1-9 通信地址關系
打開OB1，編程調用DP_SEND和DP_RECV指令，如圖1-10所示：
圖1-10 編程調用DP_SEND和DP_RECV

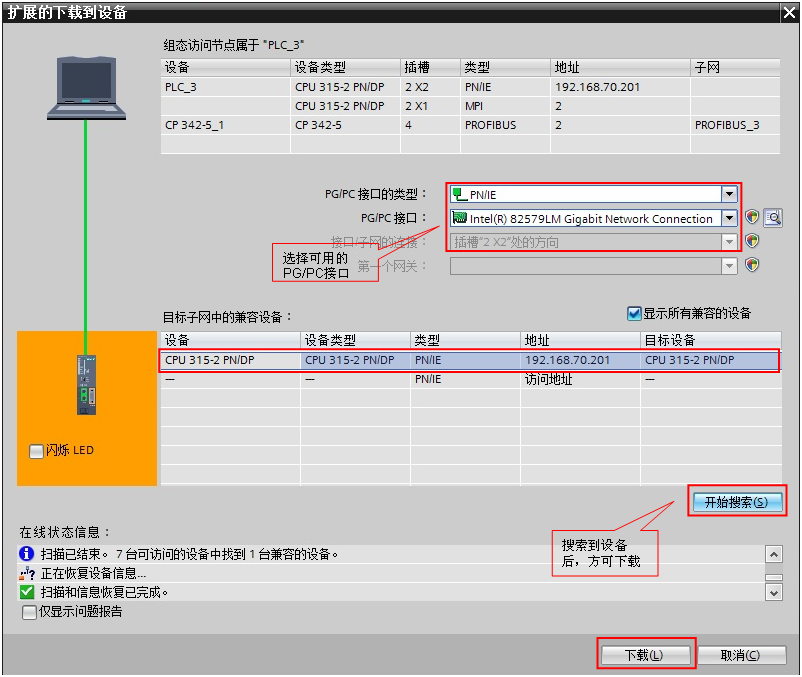

編譯程序后，無錯誤即可下載到PLC中。如圖1-11 所示：
圖1-11 項目下載

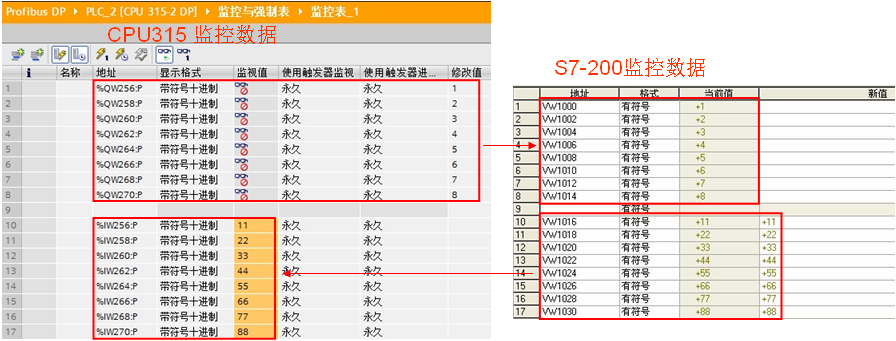

分別將S7-200和S7-300的項目轉到在線后，打開監控表監控交換的數據。如圖1-12 所示：
圖1-12 通訊測試
