第七，在S7-200側斷電的情況下，將EM277 的撥位開關撥到與S7-300側硬件組態的設定值一致。 在S7-200中編寫程序?qū)⑦M(jìn)行交換的數據存放在VB0－VB7，VB8－VB15，分別對應S7-300的PQB0-PQB7和PIB0-PIB7，打 開 STEP7中的變量表和STEP7 MicroWin的狀態表進行監控，它們的數據交換結果如圖6/圖7所示：
注意：VB0－VB7是S7－300寫到S7－200的數據，VB8－VB15是S7－300從S7－200讀取的值。EM277上撥位開關的位置一定要和S7－300中組態的地址值一致。如果使用的S7-200通信區域不從VB0開始，則需要設置地址偏移，在S7-300硬件組態中雙擊 EM277，修改數值0為實際使用的數值即可，如下圖所示：
首先，在TIA STEP 7項目里插入一個S7-300的站，并添加DP主站：

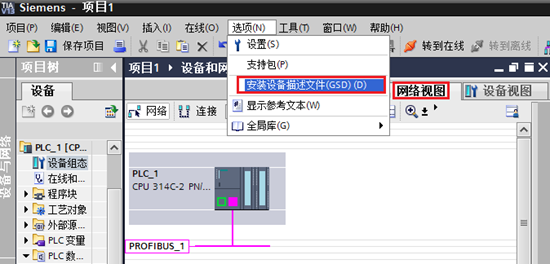

打開TIA網絡視圖，選中菜單-選項-安裝設備描述文件 GSD（ EM 277 GSD 下載） ，導入SIEM089D.GSD文件，安裝EM277 從站配置文件，見圖10：
彈出圖11界面，選擇EM277 GSD文件存放路徑，并安裝GSD文件，如圖11:
導入GSD文件后，如圖12示步驟操作：
選中EM277，切換為設備視圖，
此例中：VB0－VB7是S7－300寫到S7－200的數據，VB8－VB15是S7－300從S7－200讀取的值。
組態完，編譯程序下載到S7-300的PLC當中。 在S7-200側斷電的情況下，將EM277 的撥位開關撥到與S7-300側硬件組態的設定值一致。 在S7-200中編寫程序?qū)⑦M(jìn)行交換的數據存放在VB0－VB7，VB8－VB15，分別S7-300的QB0-QB7和IB0-IB7，打開 TIA中的監控STEP7 MicroWin的狀態表進行監控。
常見問題：
通信指示燈都正常，但數據讀取不到？
如果組態的io地址較大，則可能超過了300CPU默認的過程映像區。此時將IB，IW改為PIB，PIW讀取。
DP通信所需要傳輸?shù)臄?shù)據超過64字節怎么辦？
方法1：軟件里固定的通訊長度最大64bytes out/64 bytes in, 可以選擇圖中的“通用模塊”根據實際需求自由設置輸入/輸出區域，而EM277 最大的通訊字節數是64 word out/64 word in。
方法2：分時通訊。以64字節通信區為例，若超過最大配置。那么可以將通信區的第一個字節作為標志位，這樣需要在S7-200中分時或條件判斷，將數據放置或讀取通信區域。同理，在S7-300中也需要判斷標志位。
方法3：滿足擴展要求的前提下，同一個200PLC可以擴展多個EM277，具體可以參考本文中最大I/O擴展能力的要求，那么在同一個S7-300的項目里可以組態多個PROFIBUS從站。
方法2可以增大通信的數據量，但由于通過標志位來分時分次傳輸?shù)模酝ㄐ艛?shù)據的刷新會比方法3慢；方法3通過擴展DP從站或者200PLC的通信端口來實現數據擴展的，但增加了成本，且需要考慮是否滿足擴展要求。
