STEP7 V5.x 中EM277 與S7-300的Profibus DP通訊
TIA 中EM277 與S7-300的Profibus DP通訊
DP通信所需要傳輸?shù)臄?shù)據超過64字節怎么辦？
EM277 作為一個特殊的PROFIBUS-DP從站模塊，其相關參數（包括上述的數據一致性）是以GSD（或GSE）文件的形式保存的。在主站中配置EM277，需要安裝相關的GSD文件。
S7-300與S7-200通過EM277 進行PROFIBUS DP通訊，需要在STEP7中進行S7-300站組態，在S7-200系統中不需要對通訊進行組態和編程，只需要將要進行通訊的數據整理存放在V存儲區，并且S7-300組態EM277從站時設置正確的地址即可。
從站地址---EM277的從站地址通過硬件設置，在模塊本身上的撥碼設置分為X0（地址個位）和X10（地址十位）；
波特率---EM277是波特率自適應的，DP網絡的波特率取決于S7-300的組態。
通訊數據地址對應---假設DP主站已定義了16入/16出的一種I/O配置，V區偏移量為2000，則其對應關系如下：

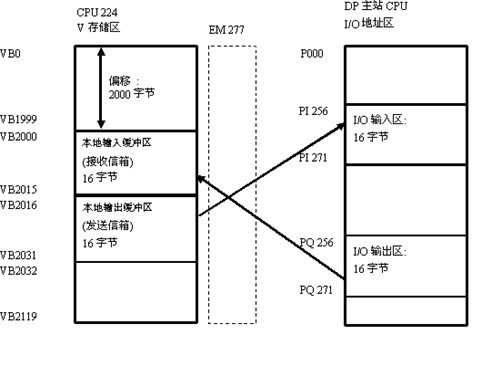

圖1 通過EM277 在S7-200 CPU本地的輸入/輸出緩沖區分配
在主站上容易分辨輸入/輸入緩沖區，而通過EM277在S7-200 CPU的V存儲區的映射，是本地的輸入緩沖區（也就是主站的輸出緩沖區）在前（地址低），輸出緩沖區（主站的輸入緩沖區）在后面（地址高）。

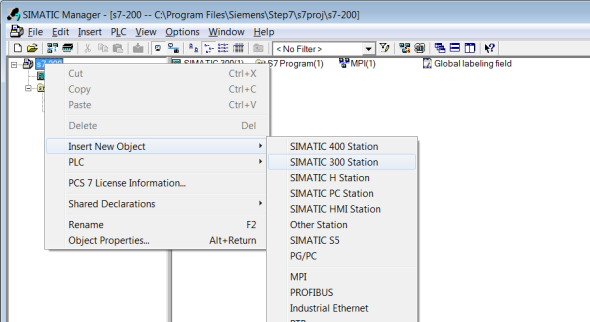

第一，在STEP 7項目里插入一個S7-300的站：

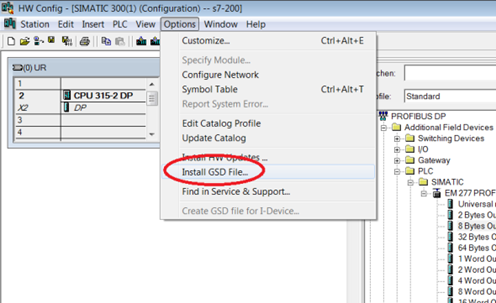

第二，選中STEP7的硬件組態窗口中的菜單 Option-Install new GSD（ EM 277 GSD 下載） ，導入SIEM089D.GSD文件，安裝EM277 從站配置文件，如圖2:

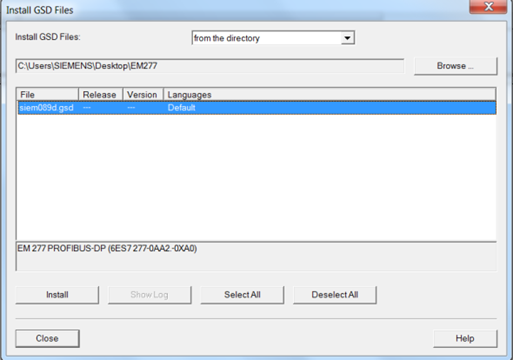

第三，點擊Browse，添加GSD文件路徑：
第四，導入GSD文件后，在右側的設備選擇列表中找到EM277 從站，PROFIBUS DP-Additional Field Device-PLC-SIMATIC-EM277,并且根據通訊字節數，選擇一種配置（只能添加一組），本例選擇8字節入/8字節出的方式，如圖4：

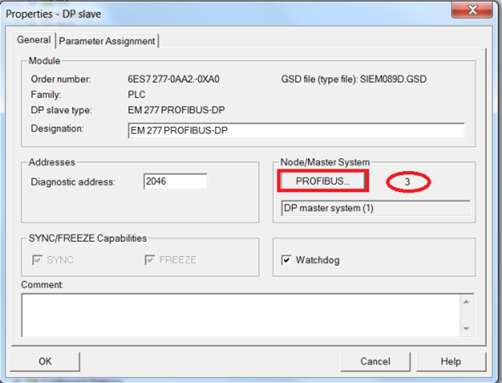

第五，確定S7-300硬件組態中所設置EM277 的地址，如下圖紅框標注，為DP從站EM277 的站地址。
第六，組態完系統的硬件配置后，將編譯下載到S7-300的PLC當中。
