HDK型電話?cǎi)詈掀?
KTH33礦用本安型電話機主要特點
1、 本機機體為鋁合金鑄造成型，外型美觀，機械強度高。
2、 采用國內新型按鍵號盤（接聽式無按鍵號盤）。
3、 機內電路采用國際通用集成電路，具有發號準確，通話清晰，穩定。
4、 具備音頻、脈沖發號兼容功能（出廠時一般開關置于音頻）。
5、 整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。
KTH33礦用本安型電話主要技術參數
1、 使用條件：
環境溫度：-10~40度
環境溫度：95度
大氣壓力：（86~106）KPA
關聯設備：HDK耦合器
2、 安全參數
饋電電壓：24~60V
最大輸入直流電流：30MA
最高振鈴開路電壓：60V
最大輸入鈴流：20ma
KTH33礦用本安型電話使用說明：
（1） 將電話機的輸入線接至HDK耦合器輸出端（耦合器應置于安全區）而耦合器輸入端接調度臺或交換機即可。
（2） 當調度臺或交換機為信號制式脈沖信號時，把話機打開把開關“置于脈沖”位。
（3） 摘機后聽到拔號音即可拔號，當被叫占線，可按下叉重新拔號即可。
KTH-33礦用本安型電話機為雙音頻電話機，與關聯設備HDK耦合器及調度臺或交換機可組成煤礦安全通訊系統網，可廣泛使用于具有爆炸性混合物的環境中。其防爆標志為“ExibI”.

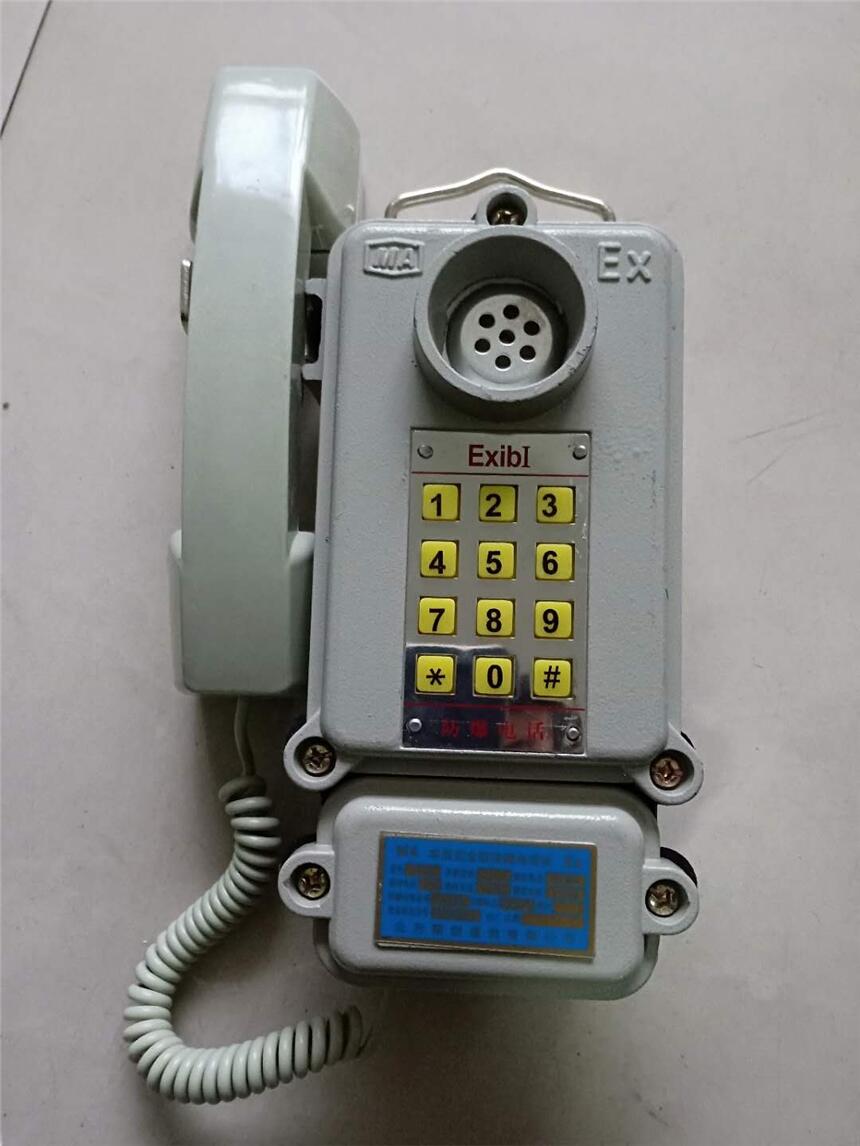

KTH-33電話機產品名稱:KTH-33型礦用本安型(按鍵/接聽)電話機
二.KTH-33電話機產品適合范圍: KTH-33型礦用本安型按鍵電話機適用于煤礦井下含有瓦斯混合物的危險場所,可做為采煤.掘進工作面.裝載點.運輸巷.變電所.水泵房等固定場所的通訊工具,可與程控用戶電話交換機組成井下通訊系統。本機防爆形式為礦用本質安全型,防爆標志為ExibI(150℃)。
三.KTH-33電話機主要特點:
1.本機機體為鋁合金壓鑄成型,外型美觀,機械強度高。
2.號盤采用國內新型按鍵號盤,具有密封.防塵.防潮性能。
3.機內電路采用國際通用的大規模集成電路,具有發號準確.通話清晰.穩定的特點。
4.本機具備雙音頻發號與脈沖發號兼容功能。
5.采用新型換能器,使振鈴響度進一步提高。
6.整機具有防震.防潮.體積小.重量輕.堅固耐用.維修方便等特點。
一、 KTH33礦用本安型電話使用范圍
KTH-33礦用本安型電話機為雙音頻電話機，與關聯設備HDK耦合器及調度臺或交換機可組成煤礦安全通訊系統網，可廣泛使用于具有爆炸性混合物的環境中。其防爆標志為“ExibI”.
二、 KTH33礦用本安型電話主要特點
1、 本機機體為鋁合金鑄造成型，外型美觀，機械強度高。
2、 采用國內新型按鍵號盤（接聽式無按鍵號盤）。
3、 機內電路采用國際通用集成電路，具有發號準確，通話清晰，穩定。
4、 具備音頻、脈沖發號兼容功能（出廠時一般開關置于音頻）。
5、 整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。
三、 KTH33礦用本安型電話主要技術參數
環境溫度：-10~40度
環境溫度：95度
大氣壓力：（86~106）KPA
關聯設備：HDK耦合器
2、 安全參數
饋電電壓：24~60V
最大輸入直流電流：30MA
最高振鈴開路電壓：60V
最大輸入鈴流：20ma
3、 電聲指標：
發送響聲評定值：≥+20dB（0km仿真線）≤+18dB(10km仿真線)
接收響度評定值: ≥+8dB（0km仿真線）≤+2dB(10km仿真線)
側音掩蔽評定值: ≥+2dB（0km仿真線）≤+8dB(10km仿真線)
振鈴聲線:80Db
脈沖斷續比:16+-0.2:1
脈沖速率:10+-1次/秒
雙音頻號盤子頻率見下表
4、 外形尺寸：112*290*122
5、 整機重量：2、5KG
四、 KTH33礦用本安型電話使用說明：
（1） 將電話機的輸入線接至HDK耦合器輸出端（耦合器應置于安全區）而耦合器輸入端接調度臺或交換機即可。
（2） 當調度臺或交換機為信號制式脈沖信號時，把話機打開把開關“置于脈沖”位。
（3） 摘機后聽到拔號音即可拔號，當被叫占線，可按下叉重新拔號即可。
五、 KTH33礦用本安型電話使用注意事項
1、 避免電話機受到強烈震動，沖擊和水淋。
2、 電話機在檢修時，不得改變電路元件規格和型號，否則將破壞防爆性能。
3、 本機只允許與HDK耦合器使用，禁止與其它關聯設備使用。
4、 本機配接的用戶線路應滿足下列要求：
5、 用戶線環阻≤1K歐
6、 線間漏電阻≥20K歐
7、 分布電容≤0。1f/km
8、 分布電感≤1mh/km
KTH33礦用本安型電話主要技術參數【KTH-33煤礦用電話機，KTH-33本安電話機】
1、 使用條件：【KTH-33煤礦用電話機，KTH-33本安電話機】
環境溫度：-10~40度
環境溫度：95度
大氣壓力：（86~106）KPA
關聯設備：HDK耦合器
2、 安全參數【KTH-33煤礦用電話機，KTH-33本安電話機】
饋電電壓：24~60V
最大輸入直流電流：30MA
最高振鈴開路電壓：60V
最大輸入鈴流：20ma
3、 電聲指標：【KTH-33煤礦用電話機，KTH-33本安電話機】
發送響聲評定值：≥+20dB（0km仿真線）≤+18dB（10km仿真線）
接收響度評定值: ≥+8dB（0km仿真線）≤+2dB（10km仿真線）
側音掩蔽評定值: ≥+2dB（0km仿真線）≤+8dB（10km仿真線）
振鈴聲線:80Db
脈沖斷續比:16+-0.2:1
脈沖速率:10+-1次/秒
雙音頻號盤子頻率見下表
4、 外形尺寸：112*290*122
5、 整機重量：2、5KG
四、 KTH33礦用本安型電話使用說明：【KTH-33煤礦用電話機，KTH-33本安電話機】
（1） 將電話機的輸入線接至HDK耦合器輸出端（耦合器應置于安全區）而耦合器輸入端接調度臺或交換機即可?！綤TH-33煤礦用電話機，KTH-33本安電話機】
（2） 當調度臺或交換機為信號制式脈沖信號時，把話機打開把開關“置于脈沖”位。【KTH-33煤礦用電話機，KTH-33本安電話機】
（3） 摘機后聽到拔號音即可拔號，當被叫占線，可按下叉重新拔號即可?！綤TH-33煤礦用電話機，KTH-33本安電話機】
五、 KTH33礦用本安型電話使用注意事項【KTH-33煤礦用電話機，KTH-33本安電話機】
1、 避免電話機受到強烈震動，沖擊和水淋。
2、 電話機在檢修時，不得改變電路元件規格和型號，否則將破壞防爆性能。
3、 本機只允許與HDK耦合器使用，禁止與其它關聯設備使用。
4、 本機配接的用戶線路應滿足下列要求：
5、 用戶線環阻≤1K歐
6、 線間漏電阻≥20K歐
7、 分布電容≤0。1f/km
8、 分布電感≤1mh/km
