西門子溫度控制模塊FM355S，西門子6ES7355-2SH00-0AE0閉環溫控器，西門子FM355S溫度控制模塊，西門子6ES7355-2SH00-0AE0溫控模塊，西門子FM355S閉環溫控模塊，西門子S7-300功能模塊系列現貨供應，西門子300PLC模塊型號價格參數.........

---

銷售訂貨號：6ES7355-2CH00-0AE0
西門子SIMATIC S7-300, 溫度控制模塊FM355-2C, 4 通道, 連續4 模擬量輸入 + 8 數字量輸入+ 4 模擬量輸出包含多語言配置包.,
銷售訂貨號：6ES7355-2SH00-0AE0
西門子SIMATIC S7-300,溫度控制模塊FM 355 S, 4 通道, STEP 和PULSE, 4 模擬量輸入 + 8 數字量輸入+ 8 數字量輸出包含 多語言配置

---

上海啟水科技專業代理銷售西門子PLC模塊及關聯產品 優勢產品西門子PLC:S7-200/S7-200SMART/ET200分布式I/O/s7-300PLC/s7-400PLC/西門子s7-1200plc/西門子s7-1500plc系列 西門子HMI人機界面觸摸屏 西門子變頻器 西門子電線電纜 西門子低壓電器 西門子電源 西門子數控主板 西門子WINCC軟件等產品大量現貨庫存 價格優惠 質保一年 全新原裝 歡迎電詢:1 8 6 2 1 8 7 5 3 5 8
///////////////////////////////////////////////////////////////////////////////////////////////////////

西門子溫度控制模塊FM355S產品介紹：
////////////////////////////////////////////////////////////////////////////////////////////////////////

FM 355-2 軟件包

您需要 CD 上模塊隨附的軟件包，以將 FM 355-2 集成到 S7-300 中。 該軟件包包含以下組件：

• 組態軟件
• 功能塊
• 在線幫助
• 實例

組態軟件

組態軟件將安裝在 PG/PC 上，并從 STEP 7 中調用?？梢酝ㄟ^(guò)組態軟件設置參數。

PG/PC 上的組態軟件使 FM 355-2 可以執行以下功能：

• 參數化、
• 優化、
• 操作和監視。

在線幫助

您可在集成的在線幫助（F1）或在 Help（幫助）菜單 > Help Subjects（幫助主題）中找到有關組態的詳細信息

用于 S7-300-CPU（功能塊）的軟件

用于 CPU 的軟件包含以下功能塊：

功能塊	作用
FB 52 FMT_PID	用于操作、監視和在線改變控制器參數。
FB 53 FMT_PAR	用于在線改變更多參數。
FB 54 FMT_CJ_T	用于讀取和寫入差分元素溫度。
FB 55 FMT_DS1	用于讀取診斷數據記錄 DS1。
FB 56 FMT_TUN	用于支持控制器優化。
FB 57 FMT_PV	用于讀取或?qū)懭脒^(guò)程值（模擬和數字輸入值）以支持調試任務。

如果您想使用“FM 355-2 Temp Control”（FM 355-2 溫度控制）庫中提供的函數塊，CPU 必須支持 DPV1 功能。



①	帶有 STEP 7 和組態軟件的編程設備（PG）
②	FM 355-2
③	帶有用戶程序的 CPU 和 FM 355-2 的 FB

圖片: 使用 FM 355-2 的 SIMATIC S7-300 組態
西門子溫度控制模塊FM355S

FM 355-2 功能模塊是可在 S7-300 和 ET 200M 自動化系統中使用的控制器模塊。

控制方法

FM 355-2 包含一個可通過自?xún)?yōu)化功能進行組態的 PID 控制器：

模塊	控制器類型	優化方式...
FM 355-2 C	連續作用控制器	... 模塊的自?xún)?yōu)化功能
FM 355-2 S	脈沖控制器
	步進控制器

控制結構

可在以下控制結構中使用 FM 355-2：

• 固定設定值控制
• 順序控制
• 串聯控制
• 比率控制
• 混合控制
• 分程控制（例如，加熱/冷卻）

工作模式

FM 355-2 支持以下工作模式：

• 自動
• 手動（外部設定值）
• 安全模式（安全設定值，安全設置）
• 跟進模式
• 備份模式（CPU 停止或 CPU 發生故障時）

通道數

FM 355-2 將四個獨立的控制器包含在四個通道中。

輸入和輸出數

下表概述了 FM 355-2 的輸入和輸出數。

列表: FM 355-2 的輸入和輸出

輸入/輸出	FM 355-2 C	FM 355-2 S
模擬量輸入	4	4
數字量輸入	8	8
模擬量輸出	4	-
數字量輸出	-	8

診斷中斷

以下事件可以導致 FM 355-2 觸發診斷中斷：

• 模塊參數分配出錯
• 模塊有故障
• 模擬量輸入時上溢或下溢
• 模擬輸出的負載斷開與短路

參比端

為了使用熱敏元件進行操作，F(xiàn)M 355-2 具有用于以 4 階段技術連接至 Pt 100 的附加模擬量輸入。 此輸入用于測量參比端溫度，并據此在熱電偶上執行補償。

精確度要求較低時，您可以使用模塊中集成的溫度傳感器來測量熱量元素 J、K 和 E 的差分元素溫度，或組態差分元素溫度。

西門子溫度控制模塊FM355S參數分配

FM 355-2 通過組態軟件進行組態。
FM 355-2 C 前連接器

FM 355-2 C 的兩個 20 極前連接器均用于連接模塊的數字輸入、模擬輸入和輸出以及電源電壓。

下圖顯示了模塊的正面、前連接器以及具有端子分配印記的前門的內側。

①	模塊的正視圖
②	前連接器
③	左側前連接器的端子分配
④	右側前連接器的端子分配

圖片: FM 355-2 C 前連接器端子分配

FM 355-2 C 的前連接器分配

列表: FM 355-2 C 前連接器端子分配

左側前連接器				右側前連接器
連接	模擬輸入	名稱	功能	連接	模擬輸出	名稱	功能
1	-	-	-	1	-	L+	24 VDC 電源電壓
2	0	IC+	恒定電流電纜（正極）	2	-	I0	數字輸入
3		IC-	恒定電流電纜（負極）	3	-	I1	數字輸入
4		M+	測量電纜（正極）	4	-	I2	數字輸入
5		M-	測量電纜（負極）	5	-	I3	數字輸入
6	1	IC+	恒定電流電纜（正極）	6	-	I4	數字輸入
7		IC-	恒定電流電纜（負極）	7	-	I5	數字輸入
8		M+	測量電纜（正極）	8	-	I6	數字輸入
9		M-	測量電纜（負極）	9	-	I7	數字輸入
10	-	COMP+	參比端輸入（正極）	10	-	-	-
11	-	COMP-	參比端輸入（負極）	11	0	Q0	模擬輸出
12	2	IC+	恒定電流電纜（正極）	12		MANA	測量電路的參考點
13		IC-	恒定電流電纜（負極）	13	1	Q1	模擬輸出
14		M+	測量電纜（正極）	14		MANA	測量電路的參考點
15		M-	測量電纜（負極）	15	2	Q2	模擬輸出
16	3	IC+	恒定電流電纜（正極）	16		MANA	測量電路的參考點
17		IC-	恒定電流電纜（負極）	17	3	Q3	模擬輸出
18		M+	測量電纜（正極）	18		MANA	測量電路的參考點
19		M-	測量電纜（負極）	19	-	-	-
20	-	MANA	測量電路的參考點	20	-	M	電源電壓接地 24 VDC

提示 MANA 連接用于將低電阻連接至中央底盤接地。如果使用外部電壓為編碼器供電，還必須將外部電壓源的地線連接至 CPU 地線。

西門子6ES7355-2SH00-0AE0閉環溫控器----為前連接器接線

選擇電纜的規則

在選擇電纜時應遵循很多規則。

• 如果用于數字輸入 10 至 17 的電纜長于 600m，則必須使用屏蔽電纜。
• 模擬信號電纜必須使用屏蔽電纜。
• 傳感器和模塊直接臨近區域的屏蔽連接元件必須覆蓋模擬信號電纜的屏蔽。
• 使用直徑為 0.25 至 1.5 mm 的軟電纜²。
• 不需要導線端套。 如果使用導線端套，則確保僅使用符合 DIN 46228 類型 A（簡要版本）的無絕緣環類型。

  提示 未使用的模擬輸入將被截短并連接到 MANA。

西門子溫度控制模塊FM355S操作步驟

要為前連接器接線，請按以下步驟進行操作

1. 將前連接器移動至接線位置并打開前門。
2. 剝?nèi)?6 mm 長的導線外皮。
3. 是否正在使用導線端套？

   如果是： 將導線端套壓入電纜。

4. 將電纜張力消除裝置壓入前連接器。
5. 如果向下向外布線，則請從底部開始接線。 否則，請從頂部開始接線。 同時擰緊未使用的連接器（扭矩 0.6 至 0.8 Nm）。
6. 擰緊張力消除裝置以消除電纜張力。
7. 將前連接器放回其運行位置。
8. 將導線屏蔽平面放在屏蔽連接元件或屏蔽端元件上。
9. 為端子貼標簽牌。


圖片: 將屏蔽導線連接至 FM 355-2。
西門子溫度控制模塊FM355S

FM 355-2 S 的數字量輸入和輸出具有以下特性：

• 8 個輸入
• 8 個輸出
• 0.1 A 輸出電流
• 額定負載電壓： 24 V DC
• 適用于開關、2、3、4 線接近開關（BERO）電磁閥、DC 接觸器以及信號燈

特殊功能

通過機械觸點連接 24 V 電源電壓時，F(xiàn)M 的輸出會傳送“1”信號（取決于電路）大約 50 μs。 如果您要將 FM 和快速計數器配合使用，則必須將其考慮在內。

數字量輸入的輸入過濾器

要抑制錯誤輸入 I0 到 I7，則要使輸入過濾器（RC 元件）具有統一的過濾時間（1.5 ms）。

數字量輸出

要直接觸發控制過程，F(xiàn)M 355-2 S 具有八個數字量輸出（Q0 到 Q7）。

數字量輸出通過電源 L+ 接收電能。

數字量輸出為電流源開關，可支持 0.1 A 的負載電流。這些輸出均受保護，不會出現過載和短路現象。

端子圖和方框圖

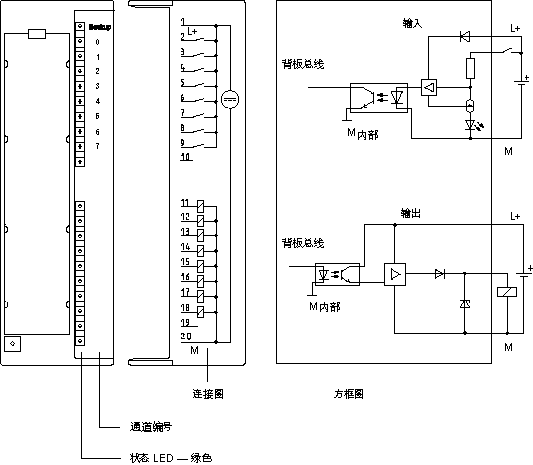

圖片: 數字量輸入和輸出的端子圖和方框圖（FM 355-2 S）

數字量輸出 LED 不受控制并且無關緊要。
/////////////////////////////////////////////////////////////////////////////////////////////////////////
西門子溫度控制模塊FM355S，西門子6ES7355-2SH00-0AE0閉環溫控器，西門子FM355S溫度控制模塊，西門子6ES7355-2SH00-0AE0溫控模塊，西門子FM355S閉環溫控模塊，西門子S7-300功能模塊系列現貨供應，西門子300PLC模塊型號價格參數.........
/////////////////////////////////////////////////////////////////////////////////////////////////////////

FM 355-2 C 的模擬量輸出具有以下屬性：

• 4 個輸出
• 可以逐個通道地選擇輸出
  • - 電壓輸出
  • - 電流輸出
• 12 位精度
• 可參數化的診斷中斷（短路、負載斷開）

  提示 當打開/關閉電源（L+）時，輸出上會顯示不正確的中間值，該值大約為 10 ms。

端子圖


圖片: 模擬量輸出 (FM 355-2 C) 的端子圖

方框圖

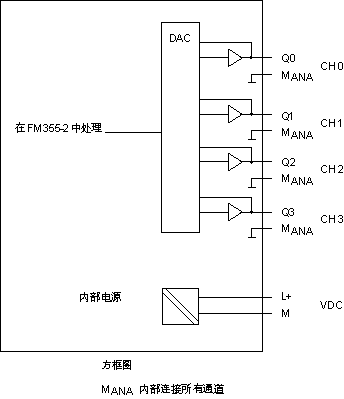

圖片: 模擬量輸出（FM 355-2 C）的方框圖
西門子溫度控制模塊FM355S

執行順序

FM 355-2 按照預定順序處理模擬量輸入和控制器通道。 在處理并準備好同一數量的模擬量輸入后，將立即處理所有的控制器通道。 隨后，將處理下一個具有最大編號的模擬量輸入，依次類推。 將首先處理參比端。

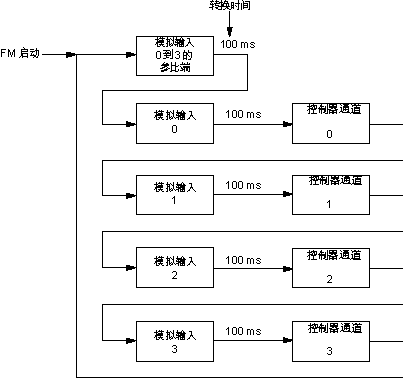

圖片: FM 355-2 處理順序

掃描時間

所有 FM 355-2 控制器的總掃描時間是由各個模擬量輸入的轉換時間相加得出的。 如果使用參比端，則將參比端的轉換時間計入轉換時間總和。

模擬量輸入的轉換時間始終為 100 ms。

如果未處理模擬量輸入，則同一數量的控制器也將得不到處理（轉換時間 = 0）。

模擬量輸出沒有額外的轉換時間。 計算相應的受控變量之后，F(xiàn)M 355-2 的模擬受控變量將立即輸出。

時間總計最少 100 ms（僅處理一個模擬量輸入時），最多 500 ms（要處理所有的 4 個模擬量輸入和參比端時）。

下圖只顯示了三個活動模擬變量輸入的處理順序的實例。


圖片: FM 355-2 處理順序

上例中每個控制器的掃描時間給定如下：
t_Scan = 4 x 100 ms = 400 ms。

有關 FM 355-2 操作的注意事項

以下注意事項適用于 FM 355-2 的操作：

• FM 355-2 控制器可終端堆疊，即它們可以將控制器通道的受控變量設置為其它控制器通道的設定值。
• 處理完模擬量輸入后，將立即處理同一數量的控制器通道。

  請記住短路空載時間，如果一個控制器使用若干模擬量輸入，則您應選擇與所使用的最大編號的模擬量輸入相對應的控制器通道。

  實例： 控制器需要來自模擬量輸入 1、2 和 3 的信號。選擇編號為 3 的控制器將導致最短的空載時間。

• 如果將模擬量輸入的設置“Analog b”（模擬量輸入）設置為不進行處理，則同一數量的控制器通道也將得不到處理。 這意味著此模擬量輸入無需更多的采樣時間。
• 如果使用參比端輸入，則對于模擬量輸入需要相同的轉換時間（100 ms）。
• 控制器的掃描時間為活動模擬量輸入的轉換時間與參比端輸入的轉換時間的總和。

FM 355-2 的啟動響應

如果接通電源，則初始輸出將保持為零。 FM 355-2 從 CPU 接收到其參數數據（SDB）時，實際啟動操作開始。 根據組態的不同，安全設置將為輸出或 FM 355-2 將處于自動模式。 FM 355-2 在第一次調用 FB FMT_PID 之前將保持啟動操作。

響應 CPU 故障

有關故障或 CPU 的 STOP

• 將設置“控制輸出 ＝ 安全設置”切換為安全設置。
• “標準操作”設置的操作模式保持不變，您可以在“standard operation”（切換安全設定值）窗口中對以下響應進行編程。
  • - 上一次的有效設定值

    如果設定值選擇已設置為“by function block”（使用功能塊），則 CPU 發生故障后設定值將保留為其上一次的設定值。 如果設定值由 FM 控制器給定或來自模擬量輸入，則設定值將根據調用的值進行相應更改。

  • - 安全設定值

    FM 調節為安全設定值。

對電源電壓故障的響應

在集中式和分布式組態中，發生故障后 CPU 需設置為 STOP，并返回 FM355-2 的電源電壓。 在 CPU 變?yōu)?STOP，且無法通過組態軟件或 FB 訪問時，F(xiàn)M355-2 的所有數字量和模擬量輸出都處于關閉狀態。

在沒有活動背板總線的分布式組態中，發生電源故障后便觸發站故障，對于其它 FM，僅發出組錯誤消息。

電源恢復后，CPU 的 SDB 參數發送至 FM355-2，模塊使用該參數啟動。

與其它 FM 不同，如果發生電源故障，HW Config 中診斷緩沖區和診斷中斷的選項卡不會顯示在“站 > 打開 ONLINE > PLC > 模塊信息”中。

備份模式

如果 CPU 切換到 STOP 模式、出現故障或者 FM 355-2 和 CPU 之間的連接中斷，則 FM 355-2 將切換到備份模式，并使用在出現故障時仍有效的參數繼續進行控制。

根據不同的組態，可選擇以下選項：

• 設定值 = 安全設定值
• 使用上一次的有效設定值進行標準操作
• 使用安全設值進行標準操作

安全模式由黃色的“備份”LED 指示。

固件更新

可以將固件更新下載到 FM 355-2 操作系統內存上，以添加擴展功能并修復錯誤。 可在 HW Config > PLC > Update Firmware（更新固件）下執行該功能。

//////////////////////////////////////////////////////////////////////////////////////////////////////////
優勢價格，全新原裝：西門子溫度控制模塊FM355S
/////////////////////////////////////////////////////////////////////////////////////////////////////////
