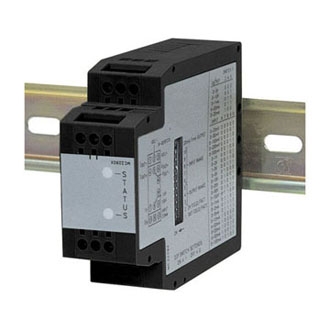

DR900
通用信號調節模塊
DR900
1年保修 新產品! CE OmegaCare
通用信號調節模塊
DR900:通用信號調節模塊
DR900
三隔離模擬信號
通用轉換模塊–輸入和輸出選擇通過DIP開關設置
100以上的輸入和輸出的模擬轉換組合
選擇線性或平方根提取模型
所有范圍是工廠預校-自定義字段校準可用于所有范圍的同時保持未來使用工廠校準
36 VDC / 24伏電源模塊11
該DR900通用信號調理模塊可以分離并將超過100的模擬信號的組合的范圍。該DR900轉換和傳輸信號的輸入的線性比例，而DR900-sqrt將縮放的輸入信號的平方根。這允許DR900-sqrt提供一個信號是線性的，在利用差壓傳感器的應用流量。
DIP開關選擇范圍的消除了需要為每個輸入和輸出信號的范圍與股票不同的模塊，允許快速和方便的安裝超過100標準信號的轉換。利用校準的場模式，用戶可以自定義輸入和輸出的奇數應用尺度，包括反轉的輸出相對于輸入。除了轉換能力，DR900模塊功能的光隔離輸入/輸出信號的電路和變壓器隔離的電源輸入和輸出功率的電路。
該模塊的整體全尺寸精度通常超過0.05%取決于范圍的選擇和縮放?；A(chǔ)設計提供了方便和車載油田結垢E2PROM存儲縮放值為未來的微處理器的回憶。這兩個模型來廠預校準的所有輸入和輸出范圍。工廠的擴展可以通過一個簡單的模式轉換開關選擇或自定義字段。
該DR900可以在工廠校準領域中如果需要的話。該模塊的環境工作溫度范圍是20到65°C（4至149°F）。DIN導軌安裝節省了時間和空間面板。單位都配備了連接到標準DIN鋼軌萬能式安裝腳，包括頂帽導軌根據en50022–35×7.5和35×15和G導軌根據en50035-g32。
模塊分離
DR900模塊功能“三通”信號隔離。三通的分離是一個組合的光學和隔離變壓器。光隔離提供共模電壓（CMV）分離為1.5 kV傳感器的輸入和輸出信號之間的過程。該DR900的力量是來自傳感器的信號輸入和一個DC / DC變壓器隔離電路輸出信號分離過程。
輸入
該DR900s接受全方位的過程輸入信號隔離轉換這些信號的通用工業控制信號。輸入信號的組合是由10位上的DIP開關使特定的DIP開關選擇配置。
輸出
與輸入選擇，模塊的過程信號輸出DIP開關可選擇。一一位DIP開關是用來1毫安/ 20 mA輸出范圍之間選擇。最大輸出電流22 mA信號是小于600歐姆的輸出阻抗和最大輸出電壓信號為11 V大于1歐姆輸出電阻。
零點和量程
輸入零和跨度是由首先應用最小值則轉換開關S1-2存儲值。接下來，滿刻度值的應用和DIP開關轉換存儲值。輸出比例以類似的方式進行但輸出的校準源于輸入驅動所需的最小和滿量程值。DIP開關去用來存儲最小和滿量程輸出值?？缍鹊亩x是：跨=（全尺寸最小尺度）。
規格：
Input Ranges: 0 to 20 mV, 0 to 50 mV, 0 to 100 mV, 0 to 200 mV,
0 to 500 mV, 0 to 1 V, 0 to 2 V, 1 to 5 V, 0 to 5 V, 0 to 10 V,
0 to 20 V, 0 to 50 V, 0 to 100 V, 0 to 1 mA, 0 to 2 mA, 0 to 5 mA,
0 to 10 mA, 4 to 20 mA, 0 to 20 mA, 0 to 50 mA, 0 to 100 mA
Output Ranges: 0 to 5 V, 0 to 10 V, 0 to 1 mA, 4 to 20 mA, 0 to 20 mA
Zero/Span Adjustments: Digital (DIP Switch Transition)
MAX INPUT SIGNAL
Current Input: 110 mA dc, 1.1 Vdc
Voltage Inputs:
Terminal 7- 1 Vdc +10%;
Terminal 8- 10 Vdc +10%;
Terminal 9- 100 Vdc +10%
INPUT RESISTANCE
Current: 10 Ω
Voltage: 100 K Ω
Input Protection: Surge suppressor diodes
MAX OUPUT CURRENT
Current Output: 22 mA
Voltage Output: 10 mA
LOAD RESISTANCE
Current Output: =600 Ω
Voltage Output: =1 KΩ
OUTPUT COMPLIANCE
Current: 4 to 20 mA, 0 to 20 mA: 12 V min (=600 Ω.) 0 to 1 mA: 10 V min (=10 K Ω)
Voltage: 10 Vdc across a min 1 K. load (10 mA). Factory calibrated for loads of > 1 M Ω
GENERAL SPECIFICATIONS
Accuracy (Including Linearity):
Factory: ±0.1% of span max for all ranges except 1 mA, 2 mA, and 20 mV. These ranges are accurate to ±0.2% of span max. All ranges can be field calibrated to 0.1% of span max.
Resolution: 0.01% full scale b, 0.01% full scale output
Step Response: 300 msec (to within 99% of full scale)
Power: 11 to 36 Vdc, 3 W max or 24 Vac, ±10%, 50/60 Hz, 4.8 VA max
Isolation Level Input to Output: 1.5 kV @ 50/60 Hz, 1 min
ENVIRONMENTAL CONDITIONS
Operating Temperature Range: -20 to +65°C (-4 to 149°F)
Storage Temperature Range: -40 to 85°C (-40 to 185°F)
Operating and Storage Humidity: 85% RH max (non-condensing) from -20 to 65°C (-4 to 149°F)
Temperature Coefficient: ±0.01%/°C (100 ppm/°C) max
Construction: Case body is black high impact plastic
Connections: 14 AWG max
Mounting: Standard DIN top hat (T) profile rail according to EN50022 - 35 x 7.5 and 35 x 15 and G profile rail according to EN50035-G32.
Weight: 128 g (4.5 oz)
產品型號 產品描述
DR900 Linear universal signal conditioning module
DR900-SQRT Square root universal signal conditioning module
iDRN-PS-1000 Power supply (switching), 95 to 240 Vac b, 24 Vdc output @ 850 mA
RAIL-35-1 35 mm (1.4") DIN rail, 1 m (3.3') length
RAIL-35-2 35 mm (1.4") DIN rail, 2 m (6.6') length
