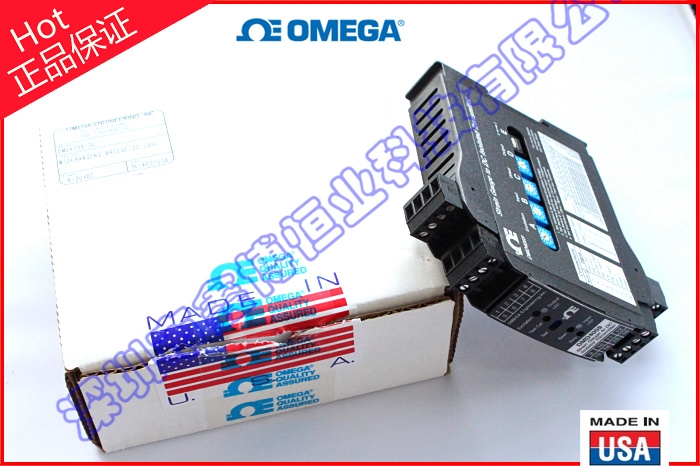

DMD4059信號調節器-美國原裝詳細介紹
DMD4059
美國omga信號調節器 DMD4059信號調節器
電橋／應變片信號調節器現場可調隔離電壓或電流輸出
DMD4059系列:電橋／應變片信號調節器現場可調隔離電壓或電流輸出
標準DIN導軌安裝
最多可驅動4個350 ?電橋
非互動型歸零和跨距校正
在100 I/O范圍快速設置
可拆卸型連接器
全3路隔離
輸出測試按鍵
可調激勵，1 ~ 10 Vdc
零點偏移調整
應用
稱重傳感器稱重和標定
應變片壓力傳感器
箱體、高溫熔體壓力、水平、流量
輸入：100 ~ 10,000 ?電橋0.5 ~ 40 mV/V
輸出：0-1 至 0-10V, ±5 或 ±10V, 或 0-1 至4-20 mA （灌電流或拉電流）
規格:
輸入范圍： 100 ~ 10,000 ? 電橋 @ 10 Vdc，最多可支持4個350 ?電橋 @ 10 Vdc
最小值： 0 ~ 5 mV 范圍，0.5 mV/V靈敏度
最大值： 0 ~ 400 mV范圍，40 mV/V靈敏度
輸入阻抗： 200 k? （典型）
激勵電壓： 在 0 ~ 10 Vdc范圍內可選，切換增量為1V
最大輸出： 10 Vdc @ 120 mA
驅動能力： 10 Vdc時最多可驅動4個350 ?電橋
微調： ±5%，通過多圈電位計調節
穩定性： 每°C 為±0.01%
感應導線補償： 導線電阻每變化1 ?，補償優于±0.01%
最大導線電阻： 10 ?，10 Vdc時為350 ?
零點偏移（皮重）： ±100%量程，增量為15%
輸出范圍：
電壓（最大10 mA ）： 0-1至0-10 Vdc
雙極性電壓（最大10 mA ）： ±5或±10 Vdc
電流： 0-2 mA 至 0-25 mA
順從、驅動@ 20 mA: 20V, 1000 ?驅動，電流輸出可選擇連接灌電流或拉電流
輸出線性度，波紋與噪聲： 優于量程的 ±0.1%， <10 mV rms波紋與噪聲
輸出歸零和跨距校正（微調）： 使用多圈電位計補償負載和導線變化，±15%量程調整范圍（典型）
功能測試按鍵： 按下后將輸出設為測試水平。可通過多圈電位計調整為0 ~ 100%量程。出廠默認值為約為量程的50%
響應時間： 70 ms （典型）
共模抑制： 100 db（最小）
隔離： 1200 Vrms（最?。?，3路隔離，電源至輸入、電源至輸出及輸入至輸出
工作溫度范圍： -10 ~ 60°C (14 ~ 140°F)
熱穩定性： 每°C熱穩定性優于量程的 ±0.02%
標準電源： 80 ~ 265 Vac, 50/60 Hz或85 ~ 300 Vdc
低電壓選項： 9 ~ 30 Vdc或10 ~ 32 Vac
功耗： 2 ~ 5 W（取決于稱重傳感器的數量）
安裝： 安裝到標準35 mm DIN導軌上
環境保護： IP40
接線方式： 四個4端子可拆卸型連接器，最大線纜尺寸為14 AWG
外形尺寸： 22.5（寬）x 117（高）x 122 mm（厚）(0.89 x 4.62 x 4.81")，高度包括連接器的高度
重量： 159 g (5.6 oz)
產品型號
DMD4059 標準電壓隔離應變片信號調節器（交流／直流電源）
DMD4059-DC低電壓隔離應變片信號調節器（交流／直流電源）
