1、輕易擴展200系統的容量，可擴展7個IO模塊，單個CPU后最多可擴展14個模塊；
2、輸入雙向光電隔離，支持80CM總線延長線，可靠且便于安裝；
3、IM265A模塊本體自帶16DI/16DO，性?xún)r(jià)比極高
系統應用實例：
江蘇無錫某污水處理項目控制對象包括進水井、提升泵房、細格柵間、二沉池、曝氣沉砂池、鼓風機房、生化反應池、紫外線消毒柜、出水渠等，每個關鍵控制區都需檢測液位、溫度、PH值等參數。

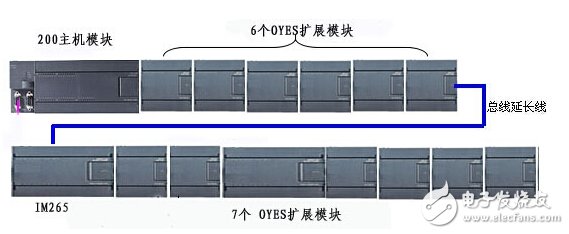

上圖所示工業污水處理系統的電氣控制系統總框圖，結合控制要求及工藝，此控制系統由現場控制和遠程控制相結合的方式，現場由200主機+OYES擴展模塊+IM265+OYES 200系列模塊進行數據采集，檢測液位、溫度、PH值等，如下圖：
IM265模塊使用方法及注意事項：
1、IM265A給后續擴展模塊提供總線電源，無需考慮總線電源消耗問題
2、IM265A需占用IO槽位，必須放置在CPU后第7個模塊內，否則IM265不能識別
3、總模塊數大于7個，模擬量模塊盡量全部放置在CPU后，IM265A后只放置數字量模塊。
4、使用時，IM265A左下側的供電電源必須接，否則模塊不能識別
5、IM265A模塊具體參數，請見奧越信模塊用戶手冊。
