使用說明：

應用范圍：中央空調、采暖、水處理等系統的液體控制

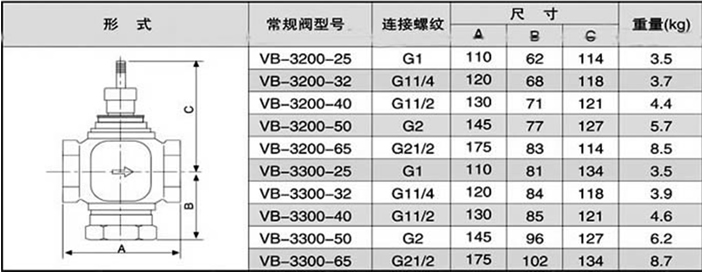

材質及產品參數：

孔徑：DN25～50

口徑：DN25～50

1.閥桿密封件：四層V型及O型組合丁晴橡膠密封件，聚四氟乙稀密封套

2.閥桿：不銹鋼AISI302

3.閥芯：黃銅

4.其余零件: 黃銅

5.承壓：1.6Mpa

6.工作介質：水

7.流體溫度：-10℃～95℃

8.連接方式：BSP平行內螺紋（BS21）

9.流速特性：等百分比

10.泄漏量：少于KV值的0.05%

安裝及維護：

1.閥桿下行為閥門關閉方向

2.閥門安裝前應保證管道清潔,沒有焊接時留下的氧化皮、金屬片等其余雜物

3.管道與閥體相連時必須同心，并不受振動，水流方向應與閥體上標明的一致

4.驅動器垂直安裝在閥體上時，應避免驅動器裝在閥體的下面，要留出足夠的空間以便日常維護

5.維護閥門時必須切斷或隔離電源，水系統不應有壓力

比例積分二通閥產品特點
★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕
★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能
★-適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）
★-具有0～10V或4～20mA反饋信號（選配）
★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命
★功耗低、輸出力大、噪音小
★閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求
★-閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC國際標準

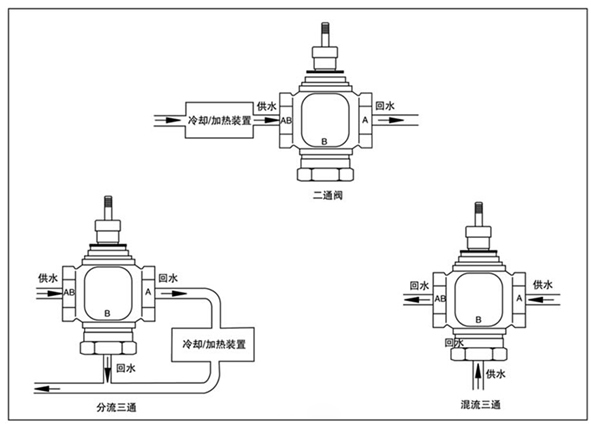

★閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥

比例積分二通閥產品功能
◆本系統適用于空調系統的新風機組冬/夏季溫度控制。
◆由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV
◆TV-1的開度連續可調。***終使TE－1測量的環境溫度保持在設定溫度范圍內。
◆當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
