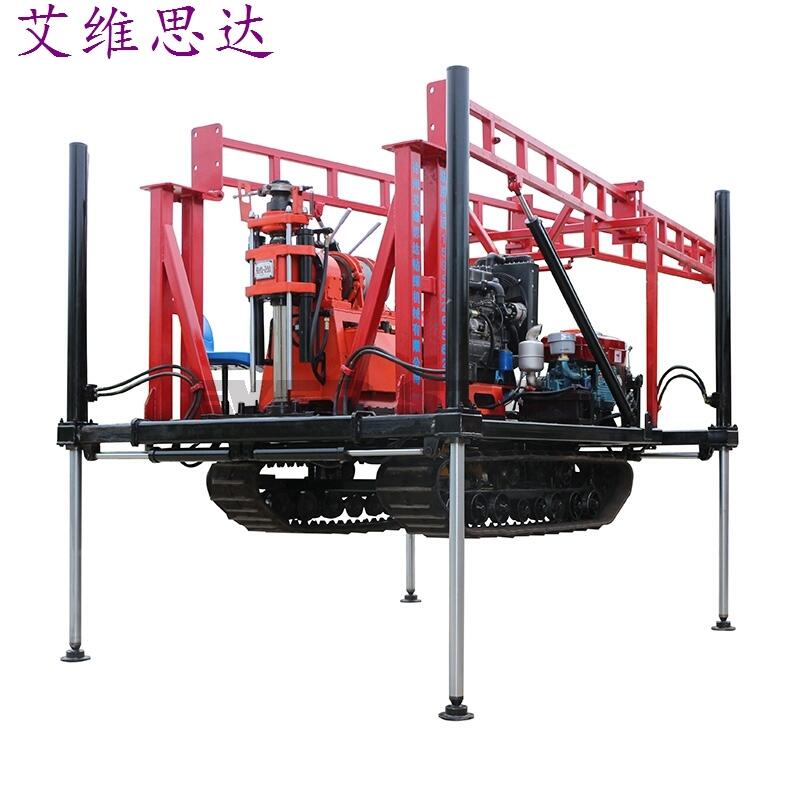

EX-260型鉆機參數
|
項目Item |
數值Value |
單位Unit |
|
|
外形尺寸 |
3900×1950×2500 |
mm |
|
|
整機重量 |
4500 |
kg |
|
|
主機尺寸 |
1860×780×1480 |
mm |
|
|
主機重量 |
800 |
kg |
|
|
鉆塔額定負荷 |
4000 |
kg |
|
|
鉆架有效高度 |
7.3 |
m |
|
|
支腿油缸規格 |
缸徑90mm，工作壓力16mpa |
|
|
|
支腿油缸 |
工作時離地最大行程1300mm 支腿展開行程2650mm |
|
|
|
發動機功率 |
17kW、L24 常柴單缸 |
|
|
|
主動鉆桿直徑 |
Ф50 |
mm |
|
|
主動鉆桿長度 |
4200 |
mm |
|
|
鉆桿直徑 |
Ф42,Ф50 |
mm |
|
|
鉆孔深度 |
0--250 |
m |
|
|
最大開孔直徑 |
Ф300 |
mm |
|
|
鉆孔傾角 |
0--360 |
o |
|
|
移動油缸行程 |
400 |
mm |
|
|
鉆機離開孔徑距離 |
600 |
mm |
|
|
動力 |
電機1460 |
柴油機2200 |
|
|
立軸正轉低速 |
43,74,117,162 |
64,112,177,244 |
(r/min) |
|
立軸正轉高速 |
203,352,556,768 |
305,531,816,1157 |
(r/min) |
|
立軸反轉低速 |
33 |
50 |
(r/min) |
|
立軸反轉高速 |
159 |
239 |
(r/min) |
|
立軸額定起拔力 |
49 |
kN |
|
|
立軸額定加壓力 |
36 |
kN |
|
|
立軸內徑 |
50 |
mm |
|
|
立軸最大扭矩 |
2500 |
N.m |
|
|
起重能力 |
25 |
kN |
|
|
卷筒轉速 |
34,59,94,129 |
r/min |
|
|
鋼繩直徑 |
Ф10 |
mm |
|
|
鋼絲繩容繩量 |
30 |
m |
|
|
鋼繩提升速度 |
0.38,0.66,1.05,1.44 |
m/s |
|
|
泥漿泵流量 |
160 |
L/min |
|
|
泥漿泵最大壓力 |
1.3 |
Mpa |
|
|
泥漿泵往返頻率 |
165 |
次/分 |
|
|
吸水管直徑 |
50 |
mm |
|
|
出水管直徑 |
32 |
mm |
|
|
水平油缸 |
缸徑30mm，行程500mm，工作壓力16mpa |
|
|
|
履帶尺寸 |
400*56*90 |
|
|
|
履帶變速箱 |
CY-21（8檔變速 ） |
|
|
