3.0mm厚鋁板2a12免費剪切

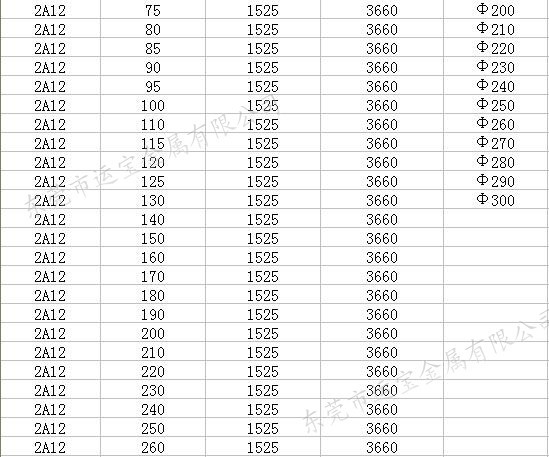

專業(yè)2a12鋁板供應商
實力+品質(zhì)+服務=共贏
高端進口鋁材、大型的庫存及加工配送中心（運寶鋁業(yè)）
2A12鋁合金為一種高強度硬鋁,可進行熱處理強化,在退火、剛淬火和熱狀態(tài)下可塑性中等,2A12鋁合金點焊焊接性良好，用氣焊和氬弧焊時有形成晶間裂紋的傾向；,2A12鋁合金在淬火和冷作硬化后可切削性能尚好，在退火狀態(tài)時不良?？刮g性不高,常采用陽極氧化處理與涂漆方法或表面加包鋁層以提高抗腐蝕能力。
硅 Si ：≤0.50
銅 Cu ：3.8～4.9
鎂 Mg：1.2～1.8
鋅 Zn：≤0.30
錳 Mn：0.30～0.9
鈦 Ti ：≤0.15
鎳 Ni：≤0.10
鐵 Fe： 0.000～ 0.500
注：單個:≤0.05；合計:≤0.10
抗拉強度 σb (MPa)：≥410
條件屈服強度 σ0.2 (MPa)：≥265
伸長率 δ5 (%)：≥12
注 ：棒材室溫縱向力學性能
試樣尺寸：棒材直徑(方棒、六角棒內(nèi)切圓直徑)≤22
1) 均勻化退火：加熱480～495℃；保溫12～14h；爐冷。
2)完全退火:加熱390～430℃；保溫時間30～120min；爐冷至300℃，空冷。
3)快速退火：加熱350～370℃；保溫時間為30～120min；空冷。
4)淬火和時效:淬火495～505℃,水冷；人工時效 185～195℃,6～12h,空冷；自然時效:室溫96h。
用途主要用于制作各種高負荷的零件和構(gòu)件（但不包括沖壓件鍛件）如飛機上的骨架零件，蒙皮，隔框，翼肋，翼梁，鉚釘?shù)?50℃以下工作零件。
