工業以太網連接器

在S7-200 SMART CPU 本體集成了一個RJ45以太網端口，該端口連接到工業以太網網絡中需要以下主要部件：

● 工業以太網電纜：電纜型號有多種，其中最常用通信電纜為IE FC TP標準電纜GP 2×2（訂貨號6XV1 840-2AH10）
● 網絡連接器：網絡連接器也有多種形式，如出線角度不同等等

IE FC RJ45 Plug 2x2

工業以太網 FC RJ45 Plug 2x2 用于直接連接長達 100m 的 IE FC 2x2 電纜而不使用接插工藝。
4個集成的夾緊-穿刺接線柱使得 IE FC 2x2 電纜(100MBit/s)的連接簡單而可靠。打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
表1.FC RJ45 Plug 2x2型號

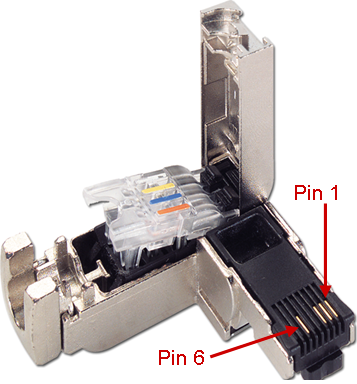

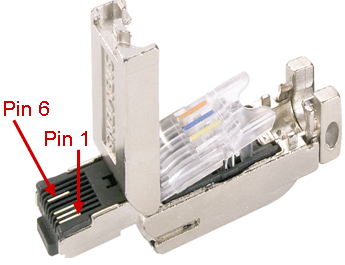

型號	IE FC RJ45 Plug 180 2x2	E FC RJ45 Plug 90 2x2	IE FC RJ45 Plug 145 2x2
圖片
訂貨號	6GK1901-1BB10-2AA0(1件) 6GK1901-1BB10-2AB0(10件) 6GK1901-1BB10-2AE0(50件)	6GK1901-1BB20-2AA0(1件) 6GK1901-1BB20-2AB0(10件) 6GK1901-1BB20-2AE0(50件)	6GK1901-1BB30-0AA0(1件) 6GK1901-1BB30-0AB0(10件) 6GK1901-1BB30-0AE0(50件)

制作非交叉電纜時 IE FC RJ45 Plug 2x2 的針腳分配和 IE FC 2x2 電纜四種顏色導線之間的對應關系如表2所示。
表2.IE FC RJ45 Plug針腳分配

IE FC RJ45 Plug 4x2

工業以太網 FC RJ45 Plugs 4x2 用于直接連接長達 85m 的 IE FC 4x2 (AWG24) 標準電纜(訂貨號：6XV1 878-2A)和長達 55m 的 IE FC 4x2 (AWG24) 柔性電纜(訂貨號：6XV1 878-2B)。
8個集成的夾緊-穿刺接線柱使得 IE FC 4x2 和 2x2 電纜的連接簡單而可靠。 打開插頭外殼后， 觸點蓋板上的彩色標記可方便用戶將電纜中的導線連接到IDC插針。
表3.FC RJ45 Plug 4x2型號

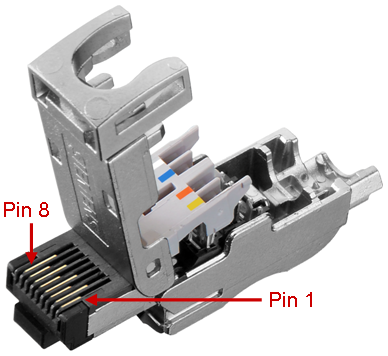

型號	IE FC RJ45 Plug 180 4x2
圖片
訂貨號	6GK1901-1BB11-2AA0(1件) 6GK1901-1BB11-2AB0(10件) 6GK1901-1BB11-2AE0(50件)

制作非交叉電纜時 IE FC RJ45 Plug 4x2 的針腳分配和 IE FC 4x2 電纜8種顏色導線之間的對應關系如表4所示。
表4.IE FC RJ45 Plug 4x2針腳分配
