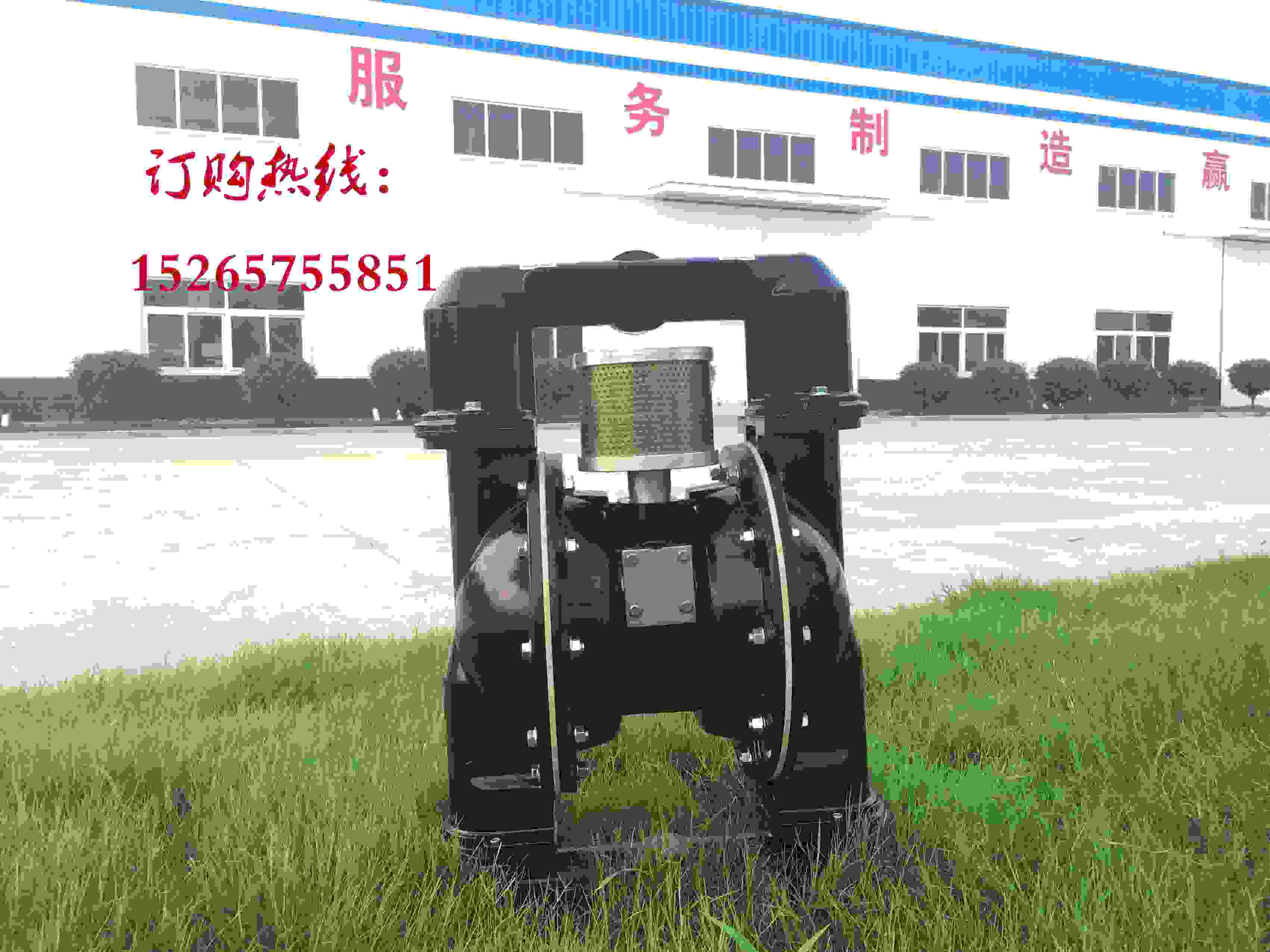

礦用BQG450/0.2氣動隔膜泵工作原理：
BQG450/0.2氣動隔膜泵技術特點,也是礦上常見的氣動隔膜泵，但是使用的比較少一些，但是也是經常發的氣動隔膜泵， 口徑如下：
|
尺寸 |
內部 |
外部 |
|
1.寸 |
40 |
50 |
|
2寸 |
50 |
60 |
|
3寸 |
82 |
89 |
在購買膠管的時候要注意口徑的大小，礦用BQG450/0.2氣動隔膜泵工作原理礦上氣動隔膜泵的材質是鋁合金的，又稱鋁合金氣動隔膜泵，我們家生產的氣動隔膜泵所配置的配件隔膜是三道橡膠的 一般進氣管都是K19的膠管，出去都是50的這個是2寸的隔膜泵所配置的。
礦用氣動隔膜泵以氣流推動閥芯往復換向，使壓風交替進入左、右氣腔，使之推動膜片凹凸往復運動,而使工作腔內產生壓差，達到吸水和排水的目的。體積小、重量輕、無需根基，可作為移動式泵，無需潤滑，主閥對氣源沒有特殊要求，可自吸啟動運行。
BQG450/0.2氣動隔膜泵概述:
BQG450/0.2氣動隔膜泵主要用于礦山井巷開拓，豎井井筒施工，采礦工作面槽及各類設備 ,井下峒室工程的排水、排污排沙、排泥漿，礦井巷道噴白應用等。我公司生產的氣動隔膜泵,采用、吸收并改進了國際上最先進的氣動隔膜泵生產工藝及技術,本產品系專項為煤礦設計,具有傳統潛水電泵、泥漿泵、雜質泵、軟軸泵的一切功能，是傳統礦用水泵的一次革命。關鍵是徹底解決了傳統水泵的安全問題，產品在低氣壓下都可以提供很高的輸送速度，而且與范圍廣泛的材料相容，本水泵擁有抗失速設計、模塊化氣動馬達∕流體部分。
BQG450/0.2氣動隔膜泵工作原理:
礦用氣動隔膜泵利用氣室中的壓力差在液體室中交替產生吸入液體壓力和正液體壓力，控制閥門開關可確保液體的正向流動。通氣后，泵開始運行，并連續工作以保證所需壓力保持不變，泵將增加并保持輸送管壓力，而且在達到最大輸送管壓力（或分配閥關閉）時，將停止工作，并且在需要時，恢復泵送。
BQG450/0.2煤礦氣動隔膜泵安裝方式:
氣動隔膜泵是由：出水歧管、泵蓋、泵體、進水歧管、隔膜、球、球座、出水管、滑閥、消聲器、活塞、進氣管、進水節等組成
BQG450/0.2氣動隔膜泵技術參數 ：
|
型號 |
額定流量 L/min |
額定壓力 MPa |
最大耗氣量 MPa |
通過顆粒最大直徑 m3/min |
進、出水口尺寸 |
長×寬×高（mm |
重量 （kg）
|
|
|
BQG125/0.25 |
170 |
0.25 |
0.6 |
1.5 |
1.5” |
438×390×644
|
31.2 |
|
|
BQG170/0.25 |
125 |
0.25 |
0.6 |
1.5 |
1.5” |
|
|
|
|
BQG240/0.2 |
240 |
0.2 |
0.6 |
1.5 |
1.5” |
|
|
|
|
BQG320/0.3 |
320 |
0.3 |
0.6 |
2.0 |
2” |
536×477×888
|
50.4 |
|
|
BQG350/0.2 |
350 |
0.2 |
0.6 |
2.0 |
2” |
438×390×644
|
31.2 |
|
|
BQG280/0.45 |
280 |
0.45 |
0.6 |
2.0 |
3” |
|
|
|
|
BQG450/0.2 |
450 |
0.2 |
0.6 |
2.5 |
3” |
536×477×888 |
50.4 |
|
|
BQG560/0.2 |
560 |
0.2 |
0.6 |
2.5 |
3” |
|
|
|
|
|
|
|
|
|
|
|
|
|
