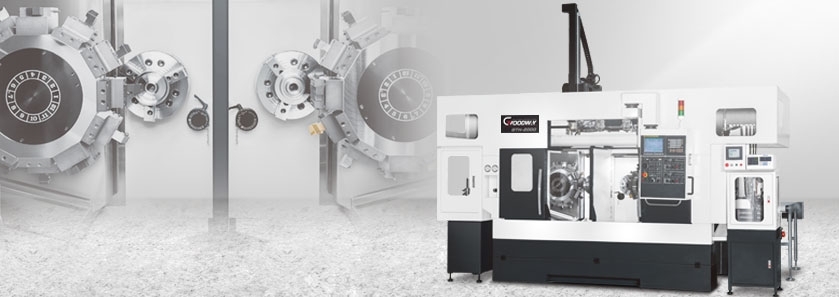

挾帶著業界****與高品質零件，針對汽機車產業需求所開發之程泰 GTH 系列 CNC 車削中心，運用先進的平行雙主軸雙刀塔結構與高效率的自動化周邊設備，提供您自入料、正面 / 背面加工、出料、工件檢測等一氣呵成的完整加工方案，適合各類盤型、短軸型工件之自動化批量生產需求。
后出式除屑機
前拉式水箱
活動式鐵屑防護門
運用 FEA 有限元素分析以及高張力米漢納鑄件結構，讓高剛性之主軸本體、刀塔與床鞍達到**化設計，機械強度足以負荷極重切削且保持長期超高精度，同時機臺的高剛性結構亦能延長刀具使用壽命。
底座全行程支撐床鞍與刀塔，刀塔懸伸較短，切削剛性大幅提升
Top
1. 機頭采左右對稱式設計，可將重切削時所承受的各軸向負荷，更均勻的分布至機頭底部，防止結構受力變形。
2. 將 P4 等級超高精度滾柱型軸承直接安裝于主軸機頭內，以達到精密之**負荷能力，而且軸承排列方式配合**化跨距二點支撐設計，能滿足平穩重切削及長時間的精密加工需求。
3. 機頭外罩結合散熱葉片的設計，可加速散熱效率，即使長時間重切削加工，機頭也不會受熱變形。
運用氣壓流量檢測工件與夾爪面之貼合度，當貼合度不足時，機械手臂將重新入料，以確保作業安全
Top
Top
依據不同之工件規格與加工特性，程泰提供您可彈性配置之自動化生產系統，確保高效率、無人化之作業需求
| 門型上下料系統 | ||
|---|---|---|
| 機械手臂可搬**工件重量 | 3 Kg x2 | |
| 機械手臂可搬**工件尺寸 | ? 150 x 80 mm | |
| X 軸 ( 左 / 右 ) | 行程 | 4,200 mm*1 |
| 最快速度 | 2,500 mm/sec. | |
| Y 軸 ( 上 / 下 ) | 行程 | 800 mm |
| 最快速度 | 2,000 mm/sec. | |
| Z 軸 ( 前 / 后 ) | 行程 | 210 mm |
| 最快速度 | 500 mm/sec. | |
| C 軸 | 行程 | 180? |
| 最快速度 | 1 sec/180? | |
*1 依需求適度增減
結合氣壓式工件定位檢知機構，工件下料、定位檢知，上料可一氣呵成，安全且快速。
可依據實際需求設定精度條件，測定完成后自動分流良品與不良品，大幅節省作業人力
| GTH 系列 | 列印此頁面 |
|---|
| 重要諸元 | GTH-2000 |
|---|---|
| **車削直徑 | ? 300 mm |
| 標準車削直徑 | ? 260 mm |
| **車削長度 | 205 mm |
| 夾頭尺寸 | 10" |
| GTH 系列 | 列印此頁面 |
|---|
| 主軸 | GTH-2000 |
|---|---|
| 主軸通孔徑 | ? 66 mm |
| 主軸軸承直徑 ( 前 / 后 ) | ? 100 / ? 90 mm |
| 主軸鼻端 | A2-6 |
| 馬達馬力 ( 連續 / 30 分 ) | 11 / 15 kW |
| 馬達全馬力輸出轉速 | 1,500 rpm |
| 主軸傳動方式 | 皮帶 |
| 主軸驅動比 | 7 : 12 |
| 主軸轉速 | 24 ~ 4,000 rpm |
| 主軸全馬力輸出轉速 | 875 rpm |
| 主軸扭矩 ( 連續 / 30 分 ) | 120 / 162 N-m |
| GTH 系列 | 列印此頁面 |
|---|
| Cf-軸 ( 選用 ) | GTH-2000 |
|---|---|
| Cf 軸馬達 | AC 1.2 kW |
| Cf 軸快速進給 | 33 rpm |
| Cf 軸**扭矩 ( 連續 ) | 240 N-m |
| GTH 系列 | 列印此頁面 |
|---|
| X / Z 軸 | GTH-2000 |
|---|---|
| X / Z 軸**行程 | 195 / 220 mm |
| X / Z 軸快速進給 | 24 m/min. |
| 滑軌型式 | 硬軌 |
| 進給率 | 0~ 500 mm/min. |
| X / Z 軸伺服馬達 | AC 1.6 kW / AC 3 kW |
| X / Z 軸滾珠螺桿直徑 x 螺距 | ? 32 x P8 mm |
| X / Z 軸推力 ( 連續 ) | 644 / 958 Kgf |
| GTH 系列 | 列印此頁面 |
|---|
| 刀塔 | GTH-2000 |
|---|---|
| 刀塔容量 | 12 |
| 驅動馬達 | FANUC AC 伺服馬達 |
| 換刀速度 | 0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 180° 對邊刀 ) |
| 四方型刀具 | □ 25 mm |
| 圓形刀具 | ? 40 mm |
| 動力刀塔 ( 選用 ) | |
| **車削直徑 | ? 300 mm |
| 動力刀塔容量 | 12 支刀 ( 選用 16 支刀 ) |
|
動力刀塔馬達功率 ( 連續 / 30 分 ) |
AC 3.7 / 5.5 kW |
| 驅動馬達 | FANUC AC 伺服馬達 |
| 換刀速度 | 0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 180° 對邊刀 ) |
| 四方型刀具 | □ 25 mm ( □ 20 mm ) |
| 圓形刀具 | ? 40 mm ( ? 32 mm ) |
| 動力刀具規格 | ER 32 ( ? 20 mm ) [ ER 25 ( ? 16 mm ) ] |
| 動力刀具轉速 | 6,000 rpm |
本公司保留因技術需求，隨時更改內容及文字之權利。
| GTH 系列 | 列印此頁面 |
|---|
| 一般性規格 | GTH-2000 |
|---|---|
| 標準控制器 | FANUC Oi -TF ( 選用 31i ) |
| 定位精度 | 0.005 mm |
| 電壓 / 功率需求 | AC 220 V / 65 kVA |
| 油壓箱容量 | 30 公升 |
| 冷卻水箱容量 | 160 公升 |
| 機器重量 | 6,800 Kg |
| 外觀 ( 長× 深 × 高 ) | 4,840 x 2,155 x 3,450 mm |
本公司保留因技術需求，隨時更改內容及文字之權利。
