表1. S7-200SMART CPU 訂貨號
| CPU型號 | 規格 | 訂貨號 |
| CPU SR20 | AC/DC/繼電器 | 6E37 288-1SR20-0AA0 |
| CPU ST40 | DC/DC/DC | 6E37 288-1ST40-0AA0 |
| CPU SR40 | AC/DC/繼電器 | 6E37 288-1SR40-0AA0 |
| CPU CR40 | AC/DC/繼電器 | 6E37 288-1CR40-0AA0 |
| CPU SR60 | AC/DC/繼電器 | 6E37 288-1SR60-0AA0 |
| CPU ST60 | DC/DC/DC | 6E37 288-1ST60-0AA0 |
表2. S7-200SMART EM 訂貨號
| EM型號 | 規格 | 訂貨號 |
| EM DE08 | 8點數字量輸入 | 6E37 288-2DE08-0AA0 |
| EM DT08 | 8點數字量輸出 | 6E37 288-2DT08-0AA0 |
| EM DR08 | 8點繼電器型數字量輸出 | 6E37 288-2DR08-0AA0 |
| EM DT16 | 8點數字量輸入/8點數字量輸出 | 6E37 288-2DT16-0AA0 |
| EM DR16 | 8點數字量輸入/8點繼電器輸出 | 6E37 288-2DR16-0AA0 |
| EM DT32 | 16點數字量輸入/16點數字量輸出 | 6E37 288-2DT32-0AA0 |
| EM DR32 | 16點數字量輸入/16點繼電器輸出 | 6E37 288-2DR32-0AA0 |
| EM AE04 | 4點模擬量輸入 | 6E37 288-3AE04-0AA0 |
| EM AQ02 | 2點模擬量輸出 | 6E37 288-3AQ02-0AA0 |
| EM AM06 | 4點模擬量輸入/2點模擬量輸出 | 6E37 288-3AM06-0AA0 |
| EM AR02 | 2點16位RTD | 6E37 288-3AR02-0AA0 |
表3. S7-200SMART 信號板 訂貨號
| SB型號 | 規格 | 訂貨號 |
|---|---|---|
| SB DT04 | 2點數字量輸入/2點數字量輸出 | 6E37 288-5DT04-0AA0 |
| SB AQ01 | 1點模擬量輸出 | 6E37 288-5AQ01-0AA0 |
| SB CM01 | RS485/RS232 | 6E37 288-5CM01-0AA0 |
表6. S7-200 SMART 前連接器訂貨號
| 連接器/連接器板 | 規格 | 訂貨號 |
|---|---|---|
| 前連接器 | 鍍錫：7個端子，4個/包 | 6ES7 292-1AG30-0XA0 |
| 前連接器 | 鍍錫：8個端子，4個/包 | 6ES7 292-1AH30-0XA0 |
| 前連接器 | 鍍錫：11個端子，4個/包 | 6ES7 292-1AL30-0XA0 |
| 前連接器 | 鍍錫：12個端子，4個/包 | 6ES7 292-1AM30-0XA0 |
| 前連接器 | 鍍錫：20個端子，4個/包 | 6ES7 292-1AV30-0XA0 |
|
前連接器
|
鍍金：7個端子，4個/包 | 6ES7 292-1BG30-0XA0 |
表7.S7-200 SMART 網絡總線連接器訂貨號
| 中繼器 | 規格 | 訂貨號 |
|---|---|---|
| RS485 網絡總線連接器 | 帶編程端口，垂直電纜出口 | 6ES7 972-0BB12-0XA0 |
| RS485 網絡總線連接器 | 不帶編程端口，垂直電纜出口 | 6ES7 972-0BA12-0XA0 |
| RS485 網絡總線連接器 | 帶35°電纜出口，不帶編程端口連接器 | 6ES7 972-0BA42-0XA0 |
| RS485 網絡總線連接器 | 帶35°電纜出口，帶編程端口連接器 | 6ES7 972-0BB42-0XA0 |
| 模塊類型 | 訂貨號 | 模塊描述 |
|---|---|---|
| DI | 6ES7 221-1BF22-0XA8 | EM221：DI 8* 24V DC |
| 6ES7 221-1BH22-0XA8 | EM221：DI 8* 24V DC | |
| DO | 6ES7 222-1BF22-0XA8 | EM222：DO 8*24V DC |
| 6ES7 222-1HF22-0XA8 | EM222：DO 8*繼電器 | |
| DI/DO | 6ES7 223-1BF22-0XA8 | EM223 ：DI 4* DC 24V / DO 4* DC 24V |
| 6ES7 223-1HF22-0XA8 | EM223 ：DI 4* DC 24V / DO 4* 繼電器 | |
| 6ES7 223-1BH22-0XA8 | EM223 ：DI 8* DC 24V / DO 8* DC 24V | |
| 6ES7 223-1PH22-0XA8 | EM223 ：DI 8* DC 24V / DO 8* 繼電器 | |
| 6ES7 223-1BL22-0XA8 | EM223 ：DI 16* DC 24V / DO 16* DC 24V | |
| 6ES7 223-1PL22-0XA8 | EM223 ：DI 16* DC 24V / DO 16* 繼電器 | |
|
6ES7223-1BM22-0XA8 |
EM223 ：DI 32* DC 24V / DO 32* DC 24V | |
| 6ES7223-1PM22-0XA8 | EM223 ：DI 32* DC 24V / DO 32* 繼電器 | |
| AI | 6ES7 231-0HC22-0XA8 | EM231：4* AI |
| 6ES7 231-0HC22-0XA8 | EM231：8* AI | |
| 6ES7 231-7PB22-0XA8 | EM231：2* RTD | |
| 6ES7 231-7PD22-0XA8 | EM231：4* TC | |
| AO | 6ES7 232-0HB22-0XA8 | EM232：2* AO |
| AI/AQ | 6ES7 235-0KD22-0XA8 | EM235：4* AI/1* AO |
表4. S7-200 SMART 信號模塊
| 模塊類型 | 訂貨號 | 模塊描述 |
|---|---|---|
| DI | 6ES7 288-2DE08-0AA0 | EM DE08：DI 8* 24V DC |
| DO | 6ES7 288-2DT08-0AA0 | EM DT08：DO 8*24V DC |
| 6ES7 288-2DR08-0AA0 | EM DR08：DO 8*繼電器 | |
| DI/DO | 6ES7 288-2DT16-0AA0 | EM DT16：DI 8* 24V DC/DO 8*24V DC |
| 6ES7 288-2DR16-0AA0 | EM DR16：DI 8* 24V DC/DO 8*繼電器 | |
| 6ES7 288-2DT32-0AA0 | EM DT32：DI 16* 24V DC/DO 16*24V DC | |
| 6ES7 288-2DR32-0AA0 | EM DT32：DI 16* 24V DC/DO 16*繼電器 | |
| AI | 6ES7 288-3AE04-0AA0 | EM AE04：4* AI |
| 6ES7 288-3AE08-0AA0 | EM AE08：8* AI | |
| 6ES7 288-3AR02-0AA0 | EM AR02：2* RTD | |
| 6ES7 288-3AR04-0AA0 | EM AR04：2* RTD | |
| 6ES7 288-3AT04-0AA0 | EM AT04：4* TC | |
| AQ | 6ES7 288-3AQ02-0AA0 | 2* AO |
| 6ES7 288-3AQ04-0AA0 | 4* AO | |
| AI/AO | 6ES7 288-3AM03-0AA0 | 2* AI/1* AO |
| EM232 | 6ES7 288-3AM06-0AA0 | 4* AI/2* AO |
| EM235 | 6ES7 235-0KD22-0XA8 | 4* AI/1* AO |
表5. 其他卡件
| S7-200 | S7-200 SMART | |
|---|---|---|
| DP | EM277 | DP01 |
| CP | CP243-1 | - 已集成 |
| 電池卡 | BC293 | SB BA01（僅保持時鐘） |
| 運動控制模塊 | EM253 | - 已集成 |
從以上表格可以看出，S7-200 SMART 增加了本體集成 I/O，功能更靈活，性能更好，而且，S7-200 SMART模塊接線方式與 S7-200一致，如下圖所示：

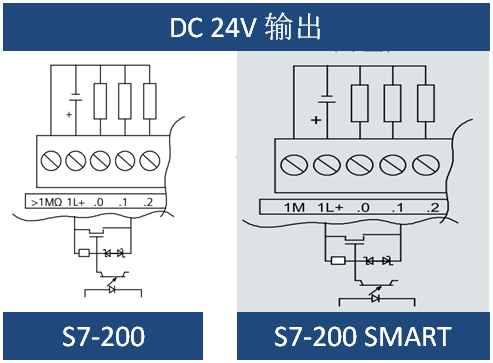

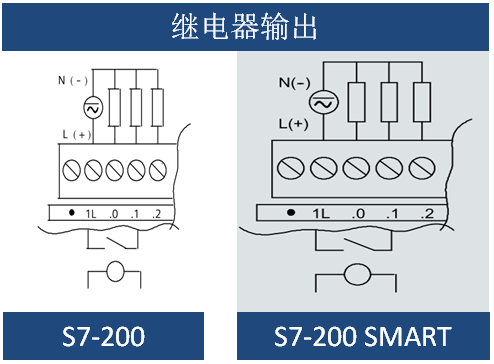

圖1. S7-200 與 S7-200 SMART 數字量輸入/輸出接線圖

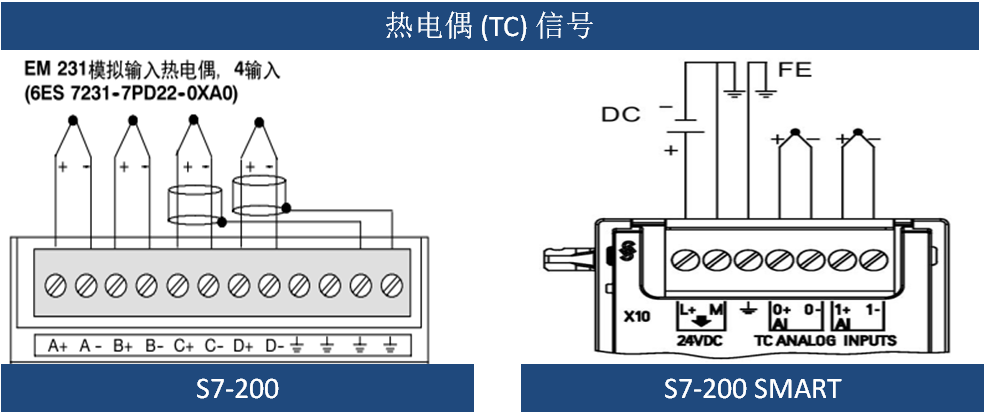

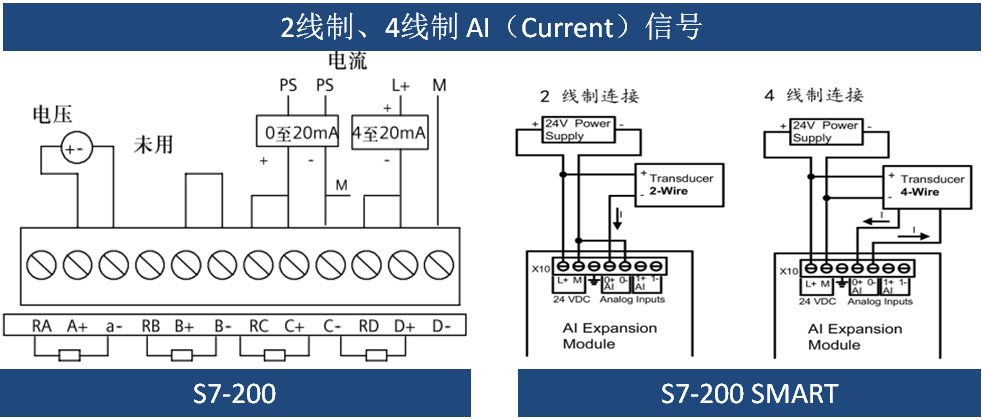

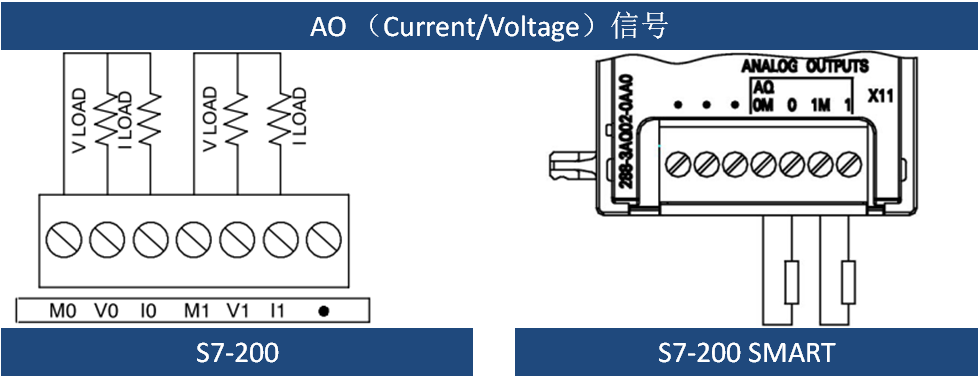

圖2，S7-200 與 S7-200 SMART 模擬量輸入/輸出接線圖
由上圖可見，S7-200 與S7-200 SMART 接線方式基本一致。
以下S7-200 224XP CPU移植舉例來看，如何從硬件配置到軟件編程的移植
移植舉例，如下表所示：
表6. S7-200 移植到 S7-200 SMART 對照表
| 類型 | S7-200 | S7-200 SMART |
|---|---|---|
| CPU | 224XP：6ES7 214-2AD23-0XB8 | ST30：6ES7 288-1ST30-0AA0 |
| 供電電源 | DC 24V | DC 24V |
| 程序存儲器 | 16 KB | 18 KB |
| 用戶存儲器（V區） | 10 KB | 12 KB |
| 集成DI/DO |
DI：14/DO：10 |
DI：18/DO12 |
| 擴展DI/DO | EM223：6ES7 223-1BH22-0XA0 DI：8/DO：8 | EM DT16：6ES7 288-2DT16-0AA0 DI：8/DO：8 |
| DI/DO通道總數 | DI：24/DO：18 | DI：26/DO：20 |
| 集成AI/AO | AI：2（±10 V）/AO：1 |
EM AE04：6ES7 288-3AE04-0AA0 AI：4 |
| 擴展AI/AO | EM235：6ES7 235-0KD22-0XA8 AI：4/AO：1 | EM AM06：6ES7 288-3AM06-0AA0 AI：4/AO：2 |
| AI/AO通道總數 | AI：6/AO：2 | AI：8/AO：2 |
| 熱電偶 （TC） | EM231：6ES7 231-7PD22-0XA8 4*TC | EM AT04：6ES7 288-3AT04-0AA0 4*TC |
| 熱電阻 （RTD） | EM231：6ES7 231-7PB22-0XA8 2*RTD | EM AR02：6ES7 288-3AR02-0AA0 2*RTD |
| 以太網口 | CP243-1：6GK7 243-1EX01-0XE0 | 集成 |
| RS485通訊口 | 集成：2個 | 集成：1個+CB CM01：6ES7 288-5CM01-0AA0 |
| DP 從站通訊 | EM277：6ES7 277-0AA22-0XA0 | DP01：6ES7 288-7PD01-0AA0 |
| 模塊總數 | 6 | 6+1 |
注意：以上表格僅用于舉例說明 S7-200 移植到S7-200 SMART著重點，非工程實際應用
