萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。萬向聯軸器最大的特點是:其結構有較大的角向補償能力，結構緊湊，傳動效率高。不同結構型式萬向聯軸器兩軸線夾角不相同，一般在5°-45°之間。
萬向聯軸器有多種結構型式，例如:十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等;最常用的為十字軸式，其次為球籠式。在實際應用中，根據所傳遞轉矩大小，分為重型、中型、輕型和小型。
萬向軸用來聯接不同機構中的兩根軸(主動軸和從動軸)，使之共同旋轉，以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
十字軸式萬向聯軸器是用量較大的萬向聯軸器，軸承是十字軸式萬向聯軸器的易損件。幾種大型十字軸式萬向聯軸器的主要區別在于軸承座和十字叉頭的變化，形成不同結構形式。為保證主、從動軸的同步性，實際應用中均采用雙聯形式，雙聯的聯接方式不外乎焊接或法蘭盤通過螺栓聯接，中間長短的變化可有多種形式。十字軸式萬向聯軸器十字頭部件有以下形式:
SWC型整體性叉頭十字軸式萬向聯軸器(JB/T 5513-2006)、SWP型部分軸承座十字軸式萬向聯軸器(JB/T 3241-2005)、SWZ型整體軸承座十字軸式萬向聯軸器(JB/T 3242-1993)、WS型小型雙十字軸式萬向聯軸器(JB/T 5901-1991)、WSD型小型單十字軸式萬向聯軸器(JB/T 5901-1991)、SWP型十字軸式萬向聯軸器用十字包(JB/T 7341.1-2005)、WGC型十字軸式萬向聯軸器用十字包(JB/T 7341.2-2006)。
以上重型和小型十字軸式萬向聯軸器均為通用型，汽車行業不同車型有各自專用十字軸式萬向聯軸器或其他品種萬向聯軸器。例如轎車選用球籠式萬向聯軸器。此外農業機械、工業機械等運動機械產品也均有專用萬向聯軸器，起重大多數采用十字軸式萬向聯軸器。
萬向聯軸器由于其偏差角度大,傳遞扭矩高等特點,被廣泛應用于各類通用機械場合. 萬向聯軸器常見類型有:通用型,高轉速型,微型,可伸縮,大扭矩萬向聯軸器等諸多類型.WS.WSD小型十字軸萬向聯軸器 適用于聯接兩軸軸線夾角β≤45°的傳動軸系;傳遞公稱轉矩11.2~1120N·m 的單十字軸萬向聯軸器和雙十字軸萬向聯軸器.
萬向聯軸器適用于聯結空間同一平面上兩軸軸線夾角β≤45o的傳動場合,傳遞公稱轉矩11.2-1120N.m.WSD型為單十字萬向聯軸器,WS型為雙十字萬向聯軸器每節最大軸間夾角45o.成品孔H7,可根據要求,開鍵槽,六方孔和四方孔.允許兩軸間夾角在限定的范圍內隨工作
上海昕德萬向軸廠家

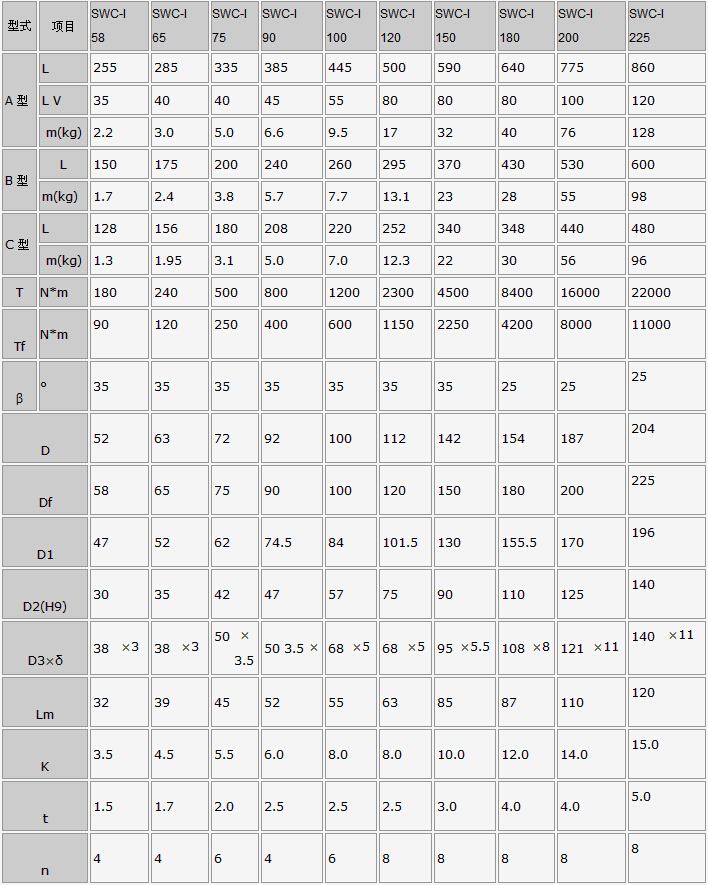

SWC58/65/75/90/100/120/150/180/200/225/250/285/315/350/390/440/490/550等系列產品均有生產。質量過硬，長度根據客戶要求定制，也可以選用我廠標準長度尺寸，本廠型號均有毛坯，貨期快
SWP重型 SWC重型 均有加工 ?需要請聯系我們
? ? ? ? ? ?昕德生產的萬向軸均可以達到樣冊上的扭矩扭力，有特殊要求扭力均可以做，有需要可以咨詢客服。

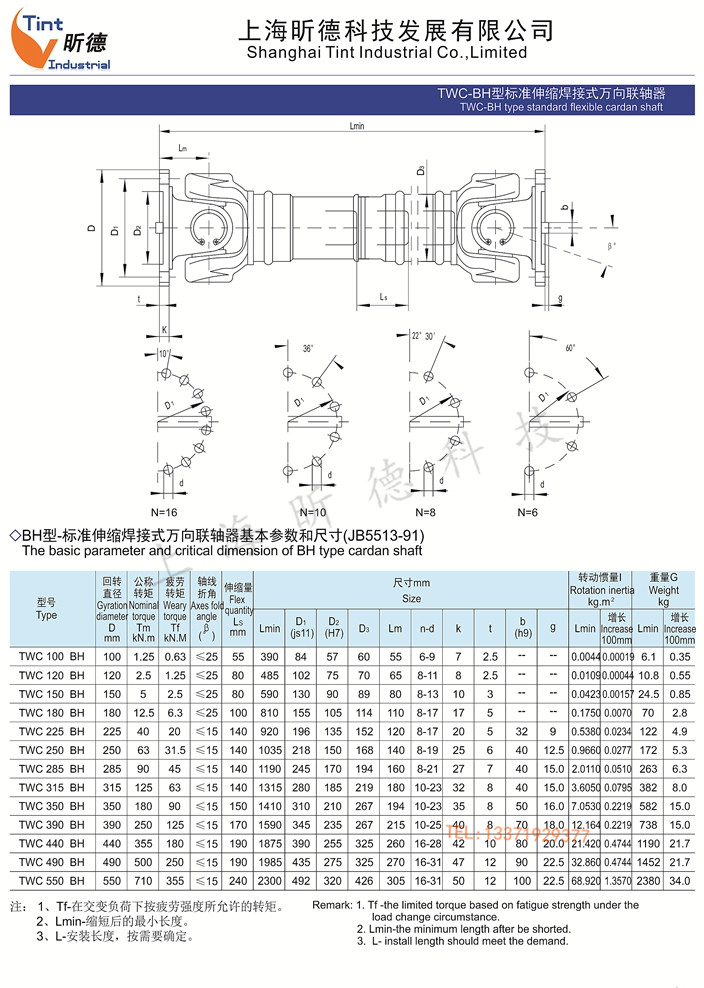

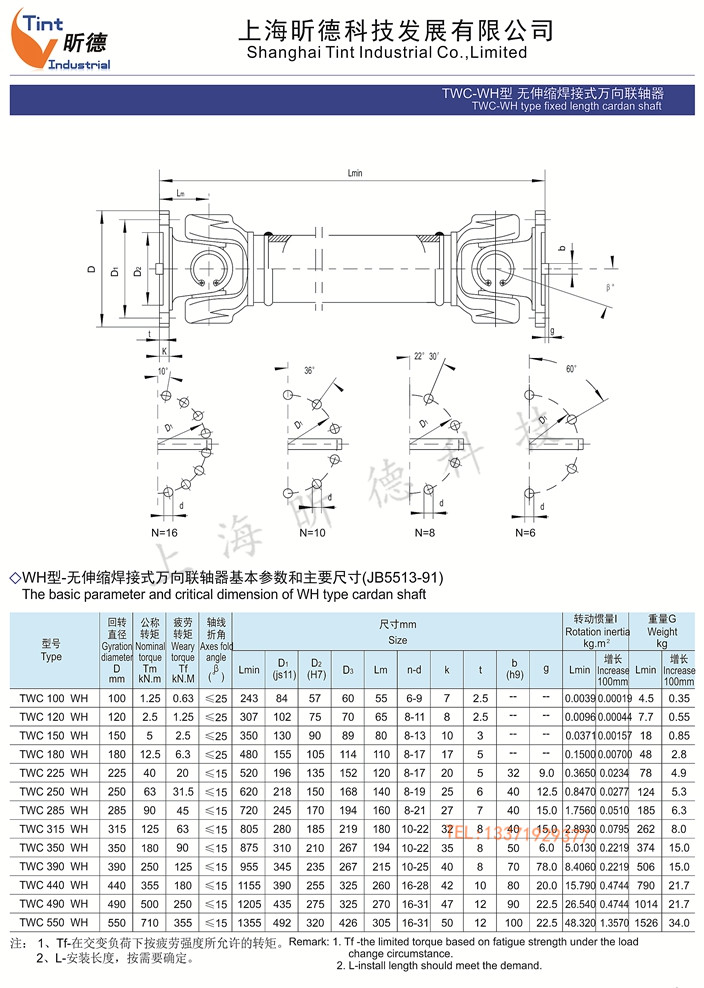

? ? 昕德專注做萬向軸聯軸器8年，標準型號是SWC系列的標準伸縮（BH),短伸縮（DH)，無伸縮（WH）型，鋼管我們堅持使用全部是萬向聯軸器專用冷軋無縫鋼管，絕不偷工減料！保證質量！本廠也可非標定做各種萬向聯軸器，萬向軸。
?
?
、
