一、產品[ Z540W 美標傘齒輪閘閥]詳細資料：
Z540W美標傘齒輪閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃(碳鋼)及-40～500℃(不銹鋼)的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
結構特點：
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
標準：
設計與制造按 API600，ANSI B16.34
結構長度按 ANSI B16.10
法蘭連接尺寸按 ANSI B16.5
壓力溫度額定值按 ANSI B16.34
檢驗按 API 598
Standards
Design and manufacture as API600, ANSI B16.34
Face to face dimensions as ANSI B16.10
End flange dimension as per ANSI B16.5
Pressure-temperature ratings as ANSI B16.34
Pressure test as API 598
二、試驗壓力 Test Pressure
試驗項目
Test Item殼體試驗
Shell Test密封試驗
Seal Test上密封試驗
Back Seal Test氣密封試驗
Air Seal Test
介質 Medium水 Water氣 Air
單位 UnitMPalbf/in2MPalbf/in2MPalbf/in2MPalbf/in2
壓力等級 (磅級) Pressure (Class)1503.14502.23152.23150.5-0.760-100
3007.811255.68155.6815
40010.315007.611007.61100
60015.3222511.2163011.21630
90023.1335016.8244016.82440
150038.4557528.1408028.14080
三、主要零件材料 Materials for Main Parts
名稱材料 Material
閥體 Body
閥蓋 Bonnet
閘板 WedgeA216 WCBA352 LCBA217 WC6A217 WC9A217 C5A351 CF8A351 CF8MA351 CF3A351 CF3M
閥桿 StemA182 F6A182 F304A182 F316A182 F304LA182 F316L
閥桿螺母 Stem utZcuA/10Fe3 Bronze
手輪 Hand WheelKTH350-10
螺柱 Bonnet BoltA193-B7 A320-L7 A193-B8
螺母 NutA194-2H A194-7 A1 94-8

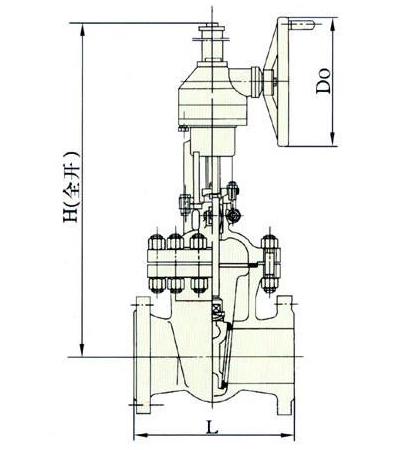

四、主要連接尺寸 Main Connection Dimensions
型號 Type規格 Size(mm)尺寸 Dimension(mm)
inchDNLDD1D2bz-ΦdHDo
Z40W/H/Y-150Lb
Z540 W/H/Y-150Lb
Z940 W/H/Y-150Lb1/2″151088960.535124-Φ15180120
3/4″20117987043124-Φ15185120
1″2512710879.551124-Φ15225140
11/4″321401178964134-Φ15245160
11/2″4016512798.673.2154-Φ15310180
2″50178152120.792164-Φ19335200
21/2″65190177.8139.7104.7184-Φ19350220
3″80203190.5152.4127194-Φ19420240
4″100229229190.5157248-Φ19485280
5″125254254216185.7268-Φ22515300
6″150267279241.3216268-Φ22565320
8″200292343298.5270298-Φ22760400
10″2503304063623243112-Φ25950450
12″3003564834323813212-Φ251075500
14″350381533476.34133512-Φ291160500
16″4004065975404703716-Φ291345550
18″450432635578533.44016-Φ321450550
20″500457698.56355844320-Φ321600600
24″600508813749.36924820-Φ351720650
26″650559870806749.56924-Φ351820650
28″7006109278638007228-Φ352000700
30″750610984914.48577528-Φ352200700
32″8006601060 5978914.48128-Φ422400750
36″900711116810861022.49132-Φ422600800
五、主要連接尺寸 Main Connection Dimensions
型號 Type規格 Size(mm)尺寸 Dimension(mm)
inchDNdDD1D2bz-ΦdHDo
Z40W/H/Y-300Lb
Z540W/H/Y-300Lb
Z940W/H/Y-300Lb1/2″151409566.535154-Φ15190120
3/4″2015211782.543164-Φ19200120
1″251651248951184-Φ19225140
11/4″3217813398.564194-Φ19255160
11/2″40190156114.373.2214-Φ22320180
2″5021616512792238-Φ19360220
21/2″65241190.5149.4104.7268-Φ22400240
3″80283210168.2127298-Φ22455280
4″100305254200.2157328-Φ22500300
5″125381279235185.7358-Φ22555320
6″1504033182702163712-Φ22650350
8″2004193813302704212-Φ25900450
10″250457445387.53244816-Φ29970500
12″3005025214513815116-Φ321110550
14″350762584514.54135420-Φ321220600
16″400838648571.54705820-Φ351430650
18″450914711628.7533.46124-Φ351510700
20″500991775685.85846424-Φ351680750
24″6001143914.4812.86927024-Φ411820800
26″6501245972876749 58024-Φ451920850
28″70013461035939.88008628-Φ452100900
