產品名稱: 美標鍛鋼球閥、美標鍛鋼硬密封球閥
產品型號:Q41H/Y/N、Q341H/Y/N、Q941H/Y/N型
詳細介紹：美標鍛鋼硬密封球閥能長期工作在425℃的高溫狀態下,適用于大多數高溫工況條件要求。球體及閥座采用特殊硬化處理，密封面不擦傷。美標球閥具有雙向密封功能。中小口徑采用浮動球結構(DN15～200mm)，大中口徑采用固定球結構(DN125～500mm)。
600LB鍛鋼球閥用途：硬密封球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～797℉(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、硝酸、醋酸、氧化性介質、尿素等多種介質。
美標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
標準
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

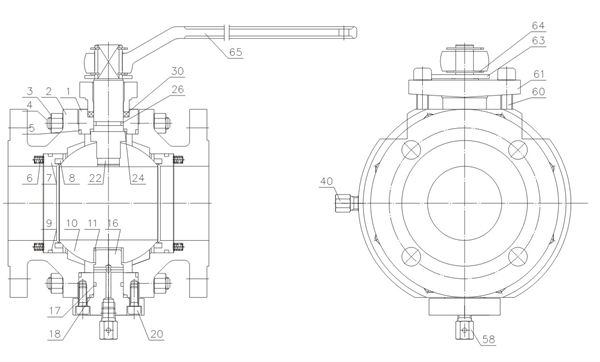

零部件材料
序號No零件名稱
Parts Name材料Materials序號No零件名稱Parts Name材料Materials
碳鋼Carbon低溫鋼LowTemp不銹鋼Stainless碳鋼Carbon低溫鋼LowTemp不銹鋼Stainless
1中體ASTM A105ASTM A350-LF2/LF3ASTM A182-304/31617O型密封圈NBRVITONVITON
2左右體ASTM A105ASTM A350-LF2/LF3ASTM A182-304/31618墊片304+石墨304+石墨304+石墨
3螺母ASTM A194-2HASTM A194-4ASTM A194-8M/820螺釘ASTM A193-B7ASTM A320-L7ASTM A193-B8M/B8
4螺柱ASTM A193-B7ASTM A320-L7ASTM A193-B8M/B822閥桿ASTM A105+ENPASTM A182-F304ASTM A182-304/316
5O型密封圈NBRVITONVITON24止推抽承304+PTFE304+PTFE304+PTFE
6彈簧60Si2MnINCCNELX-750INCCNELX-75026O型密封圈NBRVITONVITON
7閥座支承圈ASTM A105+ENPASTM A350-LF2/LF3+ENPASTM A182-304/31630填料GraphiteGraphiteGraphite
8密封圈RPTFERPTFERPTFE58排污閥碳鋼碳鋼碳鋼
9O型密封圈NBRVITONVITON60螺釘ASTM A193-B7ASTM A320-L7ASTM A193-B8M/B8
10球體ASTM A105+ENPASTM A182-F304ASTM A182-304/31661填料壓蓋碳鋼碳鋼碳鋼
11滑動軸承304+PTFE304+PTFE304+PTFE63定位塊碳鋼碳鋼碳鋼
16下閥桿ASTM A105+ENPASTM A182-F304ASTM A182-304/31664彈簧擋圈碳鋼碳鋼碳鋼
二、美標鍛鋼球閥試驗壓力
試驗項目殼體試驗密封試驗上密封試驗氣密封試驗
介質水氣
單位MPaLbf/in2MPaLbf/in2MPaLbf/in2MPaLbf/in2
壓力等級 (磅級)1503.14502.23152.23150.5-0.760-100
3007.811255.68155.6815
40010.315007.611007.61100
60015.3222511.2163011.21630
90023.1335016.8244016.82440
三、主要零件材料
名稱材料
閥體
閥蓋A216WCBA352 LCBA217WC6A217WC9A217 C5A351 CF8A351 CF8MA351 CF3A351 CF3M
球體A182 F6A182 F304A182 F316A182 F304LA182 F316L
閥桿A182 F6A182 F304A182 F316A182 F304LA182 F316L
手柄KTH350-10
螺柱A193-B7 A320-L7 A193-B8
螺母A194-2H A194-7 A194-8
四、150LB主要外形連接尺寸
型號規格 (mm)尺寸 (mm)
inchDNLDD1D2bZ-ΦdHW
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb1/2″151088960.535124-Φ1568115
3/4″20117987043124-Φ1575130
1″2512710879.551124-Φ1585150
11/4″321401178964134-Φ1596190
11/2″4016512798.573.2154-Φ15107230
2″50178152120.792164-Φ19118240
21/2″65190177.8139.7104.7184-Φ19145280
3″80203190.5152.4127194-Φ19160310
4″100229229190.5157248-Φ19185330
5″125356254216185.7268-Φ22230600
6″150394279241.3216268-Φ22260800
8″200457343298.5270298-Φ223101000
10″2505334063623243112-Φ253501200
五、300LB主要外形連接尺寸
型號規格尺寸 (mm)
inchDNLDD1D2bZ-ΦdHW
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY1/2″151409566.535154-Φ1572115
3/4″2015211782.543164-Φ1975130
1″251651248951184-Φ1985150
11/4″3217813398.56419.54-Φ1995180
11/2″40190156114.373.2214-Φ22110230
2″5021616512792238-Φ19120240
21/2″65241190.5149.4104.7268-Φ22150280
3″80283210168.5127298-Φ22165310
4″100305254200.2157328-Φ22190330
5″125381279235185.7358-Φ22240600
6″1504033182702163712-Φ22270800
8″2005023813302704212-Φ253151000
10″250568445387.53244816-Φ293801200
六600LB主要外形連接尺寸
型號規格 (mm)尺寸
inchDNLDD1D2bZ-ΦdHW
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb1/2″151659566.535154-Φ1588115
3/4″2019011882.543164-Φ1998130
1″252161248951184-Φ19105150
11/2″40241156114.373.2234-Φ22135180
2″5029216512792268-Φ19155240
3″80356210168.2127328-Φ22175280
4″100432273216157388-Φ25210330
6″1505593562922164812-Φ29340800
8″2006604193492705612-Φ324001000
10″2507875084323246416-Φ354401200
