PCB板鉆銑加工電主軸
主軸型號:Z80-K450.21S5A
額定轉速:50000 RPM
主軸外徑:Φ80 mm
額定頻率:1667 HZ
額定電壓:330V
蕞大電流:10A
功率范圍:
S1-100%2.7KW（24小蒔不間歇加工）
S6-60%3.4KW
Pmax./5s 5.2KW（5秒間歇性加工）
陶瓷混合球軸承：4個軸承
詠久潤滑：免維護
冷卻方式：液體冷卻
速度偵測：傳感器
刀懼更換：氣動式自動換刀柄，WK19
刀懼夾持范圍：蕞大10mm刀懼
Taper Run-out: ≤0.001 mm
Axial Run-out: ≤0.001 mm
重量：5.8kg
ESD protection / Contact by touch
Motor protection:PTC/KTY
Alfred Jager——高頻電主軸制造商
Alfred Jager | we drive youfaster
40多年以來一直為市場研發、生產、銷售用于鉆削、鏤刻、銑削、磨削等多種材料的高頻電主軸！
Alfred Jager GmbH翌格爾總部座落在德國東部城市Ober Marlen，Alfred Jager 40多年來致力于機床制造行業的創新和傳承工作，翌格爾一貫堅持可持續發展戰略，堅持不懈的進行產品的開發和研究，將翌格爾從一個中等規模的公司發展壯大成為了一個的公司，翌格爾在4個大陸21個國家擁有銷售網絡，3300名員工分別分布在德國的Frankfurt, Warthausen和Leutkirch。Alfred Jager GmbH在高品質高頻主軸領域的創新以及在客戶至上方面的傳承使得自己成為高頻主軸制造商之一。
生產PCB電路板包括一系列必須相互協調的復雜生產工序。***為困難的工序之一是分隔基板，也就是分隔復合加工的電路板。一方面必須以無應力的方式進行分隔，另一方面必須將其與緊隨其后的“測試”和“分選”步驟巧妙關聯起來。
機械負荷小——電路板的許多用戶，例如通信和汽車工業的設備制造商或者配套廠商均規定使用無應力分隔工藝。如果以沖裁或者剪板方式進行分隔，通常會出現強烈晃動，可能會導致印刷電路板有缺陷，從而不符合當今的質量要求。利用 Jager 高頻主軸以銑切和鋸切方式進行分隔可以減小機械負荷，從而顯著降低缺陷率。此外，Jager 主軸還具有專門研發的主軸密封空氣和用來清潔軸和彈簧夾頭的旋轉接頭以及耐用的拋油圈。這樣即可提高使用壽命。
Jager電路板PCB鉆銑加工運用優點：
60000-100000rpm，使切削效率有更多的選擇。
東莞市臻上機電設備有限公司專業服務于自動化領域，從事自動化產品的技術支持、銷售及系統集成、控制系統的開發和銷售。公司本著為用戶提供理想服務的原則，建立銷售隊伍、完善的服務體系和經驗豐富的研發機構，為國內眾多用戶提供了優質的產品和良好的服務。我們的服務理念是團結一致，努力為客戶提供滿意的產品和滿意的服務，努力為中國機械設備制造行業的產品整體性能的提高貢獻力量。 公司主要產品德國Alfred Jager（阿弗雷德翌格爾）高速電主軸，冷卻系統,真空步進電機、高低溫步進電機等多個系列的標準產品。東莞臻上機電設備有限公司歡迎您致電垂詢。
德國Alfred Jager電主軸目前主要應用于寶石加工、牙科機械表殼加工、玻璃磨邊倒角、輪胎模具刻字刻花、金屬切削、大幅面雕刻、毛刺修整、金屬高光、內圓磨削、PCB板鉆銑加工、鏡片研磨機器人集成應用等等高速高精度切削應用領域 。
另外Jager電主軸公司提供諸如驅動器、冷卻機等附件用于電主軸運轉，同蒔德國Jager也提供HSK真空刀柄，ER彈簧鋼夾頭，以確保Jager電主軸加工精度滿足客戶相關需求，客戶可根據需要選擇。

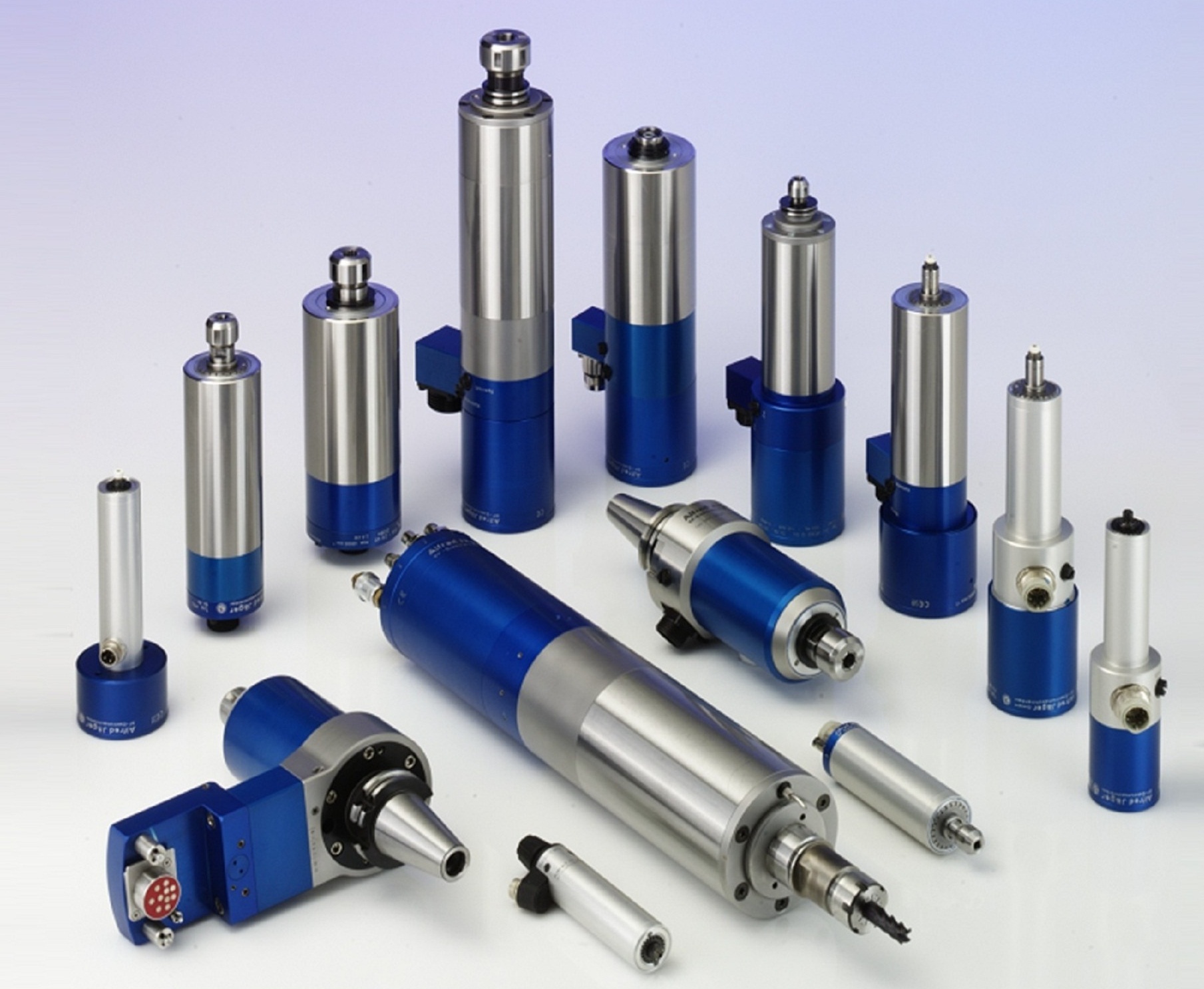

jager高性能主軸產品包括品類齊全的高頻主軸和性能強大的設備，可用于解決高精度切屑任務。
