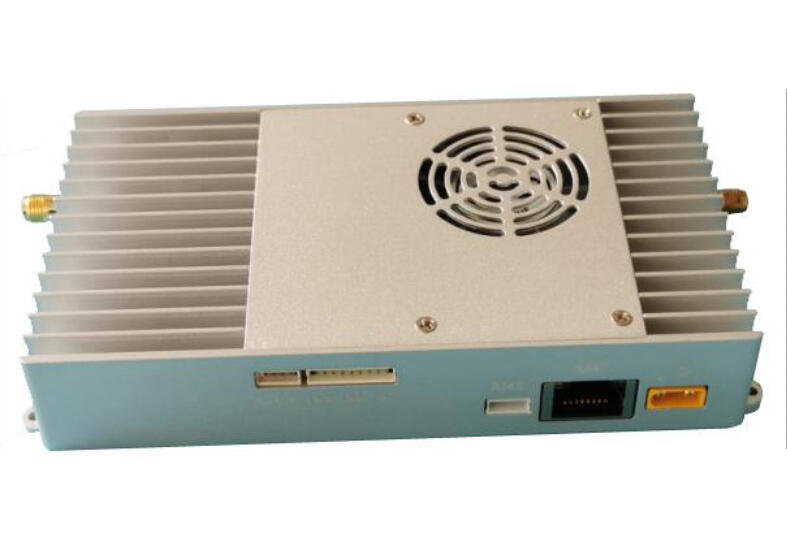

D940LB-150 是點對點及點對多點寬帶及透明數據傳輸設備，采用 OFDM（Orthogonal Frequency Division Multiplexing，正交頻分復用）、 MIMO（Multi-Input & Multi-Output，多輸入多輸出）、SDR（Software Defined Radio，軟件無線電）、FHSS(跳頻擴頻）等技術，支持多帶寬分配（1.4/3/5/10/20MHz）。扁平化系統架構設計，有效減少了系統延時，提高了系統傳輸能力，具備傳輸距離遠、數據吞吐量大、抗干擾性強的特點。
可做UAV，機器人圖像數據傳輸傳輸用途。
新疆150公里空中對地吊艙圖數一體無線圖傳設備
ü 多業務接口：2路以太網口、1路RS232串口、1路TTL,1路SBUS
ü 頻段內自動跳頻 頻段掃描避開干擾
ü 3/5/10/20MHz無線帶寬，所有節點共享工作帶寬，系統最大共享速率30Mbps。
ü 系統自動適配QPSK/QAM16/QAM64調制方式。
ü 組網方式：點對點、點對多點星型組網、Mesh組網(定制)。
ü 支持設定中心，子節點或自主選擇中心節點。支持子節點通過中心節點進行中轉傳輸。
ü 可組播、廣播。最多可支持16個子節點
ü 實時檢測接收電平狀態/天線校對
ü 實時掃描站點頻段及信道偵測
ü 可接入鑒權，防止非法接入。支持用戶自定義加密，支持AES128加解密。
ü 高接收靈敏度，10MHz帶寬時可達-103。
ü 通過網口Web UI或串口進行設備配置及工作狀態查看。
新疆150公里空中對地吊艙圖數一體無線圖傳設備
技術指標：
|
指 標 |
參 數 |
|
工作頻率 |
806-826MHz/1420-1448MHz/1480-1530MHz可選 |
|
調制模式 |
TDD-OFMD |
|
射頻功率 |
40dBm |
|
信道帶寬 |
3/5/10/20MHz |
|
接收靈敏度 |
-103dBm@10MHz,-99dBm@20MHz |
|
傳輸方式 |
全雙工 |
|
支持協議 |
透明傳輸 |
|
傳輸距離 |
點對點空對地150公里 |
|
射頻接口 |
SMA*2 |
|
接口 |
RS232*1，網絡（T+,T-,R+,R-）*1 ,RJ45*1,TTL*1,SBUS*1 |
|
電源 |
DC24-30V |
|
功耗 |
34W |
|
尺寸規格 |
124*67.7*23mm |
|
重量 |
220g |
|
工作溫度 |
-25℃～+70℃ |
