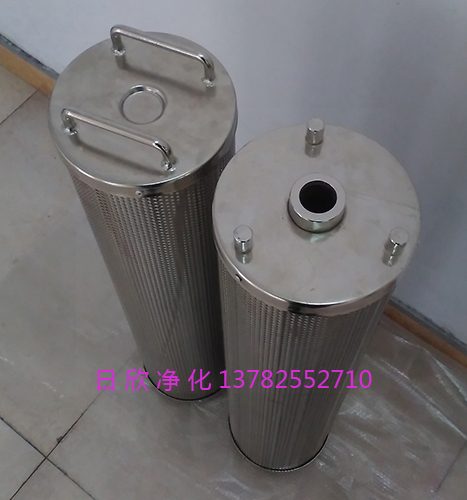

過濾器ZX-80透平油優質濾芯
一、序論
1.優質濾芯離子交換樹脂濾芯產品特點：
-
提高磷酸酯抗燃油的電阻率，避免元件發生電化學腐蝕。
-
除酸能力為強，高于硅藻土700%，高于活性氧化鋁和改性氧化鋁250%。并能保持EHC系統中磷酸酯抗燃油的酸值低于0.08。
-
能濾除磷酸酯抗燃油中，由于使用硅藻土過濾器而產生的金屬離子(Ca、Mg、Na、Fe)。并保持抗燃油中的各種金屬離子含量低于10ppm。
-
全不銹鋼結構，工作壓力可達1.0MPa，不會破裂，不會產生污染。
-
不會釋放出金屬離子，因此不會與磷酸酯發生反應產生凝膠狀的磷酸金屬鹽，不會發生伺服閥粘結故障。
-
采用球狀離子交換樹脂，顆粒均勻不會產生泄漏，不會對抗燃油造成顆粒污染。
2.優質濾芯內容概述：
-
產品介紹
-
技術參數
-
執行標準
-
應用領域
-
配套設備
-
相關鏈接
-
離子交換樹脂濾芯的特點及優勢 一、抗燃油
3.優質濾芯解決問題：
磷酸酯抗燃油廣泛應用于高參數的發電機組以及其它工業領域中。它是以芳基/烷基磷酸脂為基礎的合成液，有極其良好的潤滑、抗氧化、阻燃等特性。但是在有微量水分存在時，油液在高溫運行下容易分解，反應往往從P-O鍵或C-O鍵的斷裂開始，并形成磷酸、單價酯和二價酯等產物，這些產物均為較強的酸、酸會進一步加劇油脂的分解，使得油液的酸值劣化。高酸值的油液會腐蝕液壓設備，析出雜質，導致伺服閥卡澀，造成調節系統失靈。
4.優質濾芯離子交換樹脂過濾優點：
-
降酸速率快；
-
不會生成不溶性的磷酸酯皂化物，濾芯不會泄漏；
-
穩定的理化性能，處理能力強；
-
提高電阻率明顯；
安國過濾器ZX-80hw透平油優質濾芯
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
關鍵詞：
透平油 優質 過濾器 ZX-80 濾芯
過濾器ZX-80透平油優質濾芯
二、正文
1.產品介紹
目前在國內，上海汽輪機廠的EH油液再生回路已采用離子交換樹脂作為標準的應用技術。離子交換樹脂是一種人工合成物，呈米粒狀，具有穩定的物理、化學結構。可以選擇不同類型的樹脂：弱堿陰離子樹脂（用于降低EH油液的酸值）、強酸陽離子樹脂濾芯（用于去除EH油液中的金屬離子，以提高電阻率）。弱堿性陰離子樹脂具有永久性的堿性功能團，能與酸發生反應，并具有良好的吸附效果。
離子交換樹脂除酸濾芯，是我公司生產的新一代除酸濾芯，應用于電力行業，在降低抗燃油酸值和提高油液電阻，取得了非常好的效果。
其他優質濾芯型號推薦：
-
30_150_207
-
HC0653FCG39Z
-
HQ25.300.22Z
-
HC0653FAG39Z
-
ZX-80
-
HQ25.300.21Z
-
HQ25.300.23Z
-
TX-80
過濾器ZX-80透平油優質濾芯
安國過濾器ZX-80hw透平油優質濾芯
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
2.技術參數
在酸值或電阻率不合格的情況下，強烈建議連續投運離子樹脂和真空式濾油機，以獲得最佳的處理效果。單支離子樹脂過濾器的設計流量為1.5L/min。對于600～1500L的油箱容量。 在酸值或電阻率合格的情況下，可以停運離子樹脂，也可安排定期投用，比如：每月安排投用8小時。
使用樹脂結構的不同，其熱穩定性有所不同。弱堿陰離子樹脂適合20～80℃的溫度范圍，強酸陽離子適合在20～100℃的溫度范圍。因此油溫應控制在80℃以下。
單支濾芯能將800L的抗燃油從0.2mgKOH/g降低到0.07mgKOH/g。
使用離子樹脂和真空濾油機后的抗燃油油質變化情況:
|
特性參數
|
標準
|
處理前的油質
|
處理后的油質
|
|
運動粘度40℃（mm2/s）
|
37.9-44.3
|
42.17
|
42.38
|
|
體積電阻率x109（Ω.cm）
|
≥5.0
|
0.88
|
8.8
|
|
泡沫特性24℃(ml)
|
≤200
|
370/350
|
140/55
|
|
自然點（℃）
|
≥530
|
552
|
535
|
|
外觀
|
透明
|
透明
|
透明
|
|
顏色
|
桔紅
|
桔紅
|
桔紅
|
|
礦物油含量（%）m/m
|
≤4
|
0.6
|
0.2
|
|
凝點（℃）
|
≤-18
|
-25
|
-26
|
|
水分%(m/m)
|
≤1000
|
1504
|
159.5
|
|
酸值(mgKOH/g)
|
≤0.20
|
0.22
|
0.138
|
|
閃點（℃）
|
≥235
|
250
|
266
|
|
密度20℃(g/cm3)
|
1.13-1.17
|
1.142
|
1.143
|
|
顆粒數(NAS分級)
|
≤6
|
6
|
4
|
離子樹脂處理磷酸酯抗燃油運行參數:
|
特性參數
|
使用過的油液
|
258hr
|
748hr
|
793hr
|
912hr
|
|
水分%（m/m）
|
0.10
|
0.08
|
0.04
|
0.04
|
0.03
|
|
Cu(mg/L)
|
3
|
2
|
1
|
1
|
1
|
|
電阻率x1010（Ω.cm）
|
0.26
|
0.30
|
0.46
|
0.75
|
1.80
|
|
酸值（mgKOH/g）
|
0.40
|
0.07
|
0.05
|
0.03
|
0.01
|
|
Al(mg/L)
|
13
|
5
|
2
|
3
|
3
|
|
Fe(mg/L)
|
10
|
3
|
3
|
3
|
2
|
|
Mg(mg/L)
|
38
|
10
|
8
|
6
|
7
|
|
Na(mg/L)
|
4
|
2
|
1
|
1
|
1
|
|
Ca(mg/L)
|
22
|
6
|
5
|
4
|
4
|
安國過濾器ZX-80hw透平油優質濾芯
新鄉市日欣凈化設備有限公司www.guolvjinghua.com 倪經理 13782552710 QQ：943594225 email:rxjh68@qq.com
3.執行標準
1.JB/T5285.3-2001:
-
標準名稱:《真空凈油機質量分等》
2.GB4162:
-
標準名稱:《鍛軋鋼棒超聲波焊傷》
3.GB/T17486-2006
(ISO3968-2001)
-
標準名稱:液壓濾芯 壓降流量特性的測定
-
適用設備:流阻試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程0.6MPa,流量段根據需要可選0L/min—200L/min
4.JB/T 2902-2010:
-
標準名稱:《水潤滑往復活塞高壓氧氣壓縮機 技術條件》
-
標準主要內容:本標準規定了水潤滑往復活塞高壓氧氣壓縮機（以下簡稱氧壓機）的技術性能、技術要求、試驗方法、驗收規則和標志、包裝及貯存等。
本標準適用于吸氣壓力為（0.0005～0.0050）MPa、額定排氣壓力為（14.7～16.5）MPa，公稱容積流量不大于200m3/h，氣缸用蒸餾水潤滑的充瓶用氧壓機。
5.JB/T6880.3-93:
-
標準名稱:《泵用抗磨白口鑄件》
6.GB985:
-
標準名稱:《氣焊、手工電弧焊及氣體保護焊、焊縫坡口基本型式及尺寸》
7.GB4942:
-
標準名稱:《電機外殼保護等級》
8.GB/T14041.2-2007
(ISO2943-1998)
-
標準名稱:液壓濾芯--材料與油液相容性的驗證
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
9.GB/T 14041.3-1993
(ISO2941-1974)
-
標準名稱:液壓濾芯—抗破裂性的驗證
-
適用設備:濾芯抗破裂試驗臺50
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選0L/min—50L/min
10.GB/T18853-2002
(ISO16889-1999)
-
標準名稱:液壓傳動過濾器-評定濾芯過濾性能的多次通過方法
-
適用設備:多次通過試驗臺30
-
主要參數:測量濾芯過濾精度范圍：4-30μm, 管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選4L/min—30L/min
11.GB/T17488-1998
(ISO3724- 1976)
-
標準名稱:液壓濾芯 流動疲勞特性的驗證
-
適用設備:濾芯抗破裂試驗臺200
-
主要參數:管路最高耐壓值2.5MPa,最大測壓量程1MPa,流量段根據需要可選100L/min—200L/min
12.JB/T4297－92:
-
標準名稱:《泵產品涂漆技術條件》
4.應用領域
-
鐵路內燃機及發電機：潤滑油及機油的過濾。
-
冶金：用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
-
電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
-
火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
-
機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
-
石化：煉油、化工生產過程中的產品及中間產品的分離及回收，液體凈化、磁帶、光盤及攝影膠片在制造中的凈化，油田注井水及天然氣除顆粒過濾。
-
紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
-
汽車發動機及工程機械：內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
5.配套設備 ZLYC-50 真空濾油機
ZLYC-50 性能特點
真空系統：由真空罐、真空泵、冷凝罐、積液罐、補氣系統組成。采用優化結構設計，極大地增加了油液在真空系統中的表面積，并最大限度地延長了油液在真空系統中的行程。使油中的水分和氣體得到充分溢出。 本機采用先進的消沫系統，使濾油機在工作時絕不會出現同類產品普遍出現的噴油現象。
自動控制系統：本機采用變頻器、液位變送器、溫度傳感儀、真空度傳感儀等一系列自動控制儀表采集設備運行的各種信息，交由中心處理器進行處理，自動控制整臺設備的運行并監視設備的運行狀況。本機帶有各種保護裝置（過載保護、過壓保護、相序保護、異常運行停機保護），可確保設備安全運行。
過濾系統：采用三級過濾，吸油口粗過濾器保護油泵并延長主過濾器的使用壽命。泵后設有兩級精過濾器，使油液快速達到很高的清潔度。濾材采用特種漸變孔徑玻璃纖維材料，可分層過濾不同粒徑的顆粒，極大地提高了濾芯的使用壽命。具有完善的濾芯結構，可有效降低濾材的表面流速，獲得穩定的過濾精度。
加熱系統：采用分段逐級加熱，表面熱負荷小于1.0W/cm2，不會過熱引起油液變質。油溫可在0～100℃任意調節，自動控制，并設有保護裝置，當進油量過少時自動停止工作，避免干燒引起加熱器的損壞。
整機結構：整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。有移動式、固定式、全封閉式、車載式等多種型號可供選擇。
|
型號
|
ZLYC-50
|
|
濾后含水量ppm
|
5～30
|
|
濾芯更換壓差MPa
|
0.2
|
|
電 源
|
AC 380V三相，50Hz
|
|
總功率kw
|
36
|
|
外形尺寸mm LxBxH
|
1500x1060x1800
|
|
重量kg
|
680
|
|
額定真空度Pa
|
≤-0.095
|
|
濾后含氣量（體積比）
|
≤0.2％
|
|
額定流量L/min
|
50
|
|
粗過濾精度μm
|
100
|
|
1級精過濾精度μm
|
10、20
|
|
2級精過濾精度μm
|
3、5
|
|
額定壓力MPa
|
0.6
|
注：*過濾精度，如03精過濾為3微米
**適用介質，省略：一般液壓油 BH：水-乙二醇，V:磷酸脂液壓油
***適應介質粘度 ≤100cSt,當介質粘度過高或油液溫度低時，需增加加溫裝置
****防爆型：型號前加F，省略：普通型。
外形尺寸：
7.過濾離子交換樹脂濾芯的特點及優勢 一、抗燃油
1、抗燃油的使用
隨著科技的進步，汽輪機的參數等級逐步提高，高溫、高壓、高功率已經成為發展方向。同時對汽輪機的調節系統也提出了挑戰，要求有更高的驅動力和更快速的響應性能，因而使用高壓的電液調節系統成為必然。傳統的液壓調節系統使用透平油作為工質，其與潤滑油共用油箱，在油質上無法保證伺服閥使用所需的清潔度，而其在高溫環境下自燃的性能最終限制了它只能使用在低壓系統中，而高壓系統必須使用抗燃油。
抗燃油全稱為三苯基磷酸酯液壓油。目前最常用的有美國旭瑞達（阿克蘇）和英國大湖 兩個品牌。
使用高壓抗燃油的純電調電液控制系統以計算機作為控制器，可以方便地實現汽輪機控制的各種功能；以高壓抗燃油驅動的油動機作為執行機構，帶動閥門完成控制動作要求。同時以伺服閥作為電液轉換器，實現計算機信號到液壓輸出的轉換。為保證閥門控制的品質，高壓抗燃油的油動機與閥門一一對應，通常又是直接相連的，也就是說油動機與高溫蒸汽閥門和管道緊密相連。一旦發生泄露，抗燃油將直接接觸高溫部件，故抗燃油的自燃性能直接影響著機組的安全。
2、抗燃油的特性
-
超群的氧化和熱穩定性能
-
優異的耐熱防火性能
-
良好的水解穩定性能
-
優異的潤滑性能
-
高介電性能，能夠消除伺服閥上的電化腐蝕
-
最高的清潔度
3、抗燃油的運行指標控制
抗燃油是經過化學反應形成的合成油，不含任何填加劑。
一些性能指標的變化會影響它的使用并加速其老化。而這些性能指標不能通過填加任何填加劑來改善，只能通過在運行過程中采取有效的措施來控制。下表列出了抗燃油的一些主要特性指標：
|
指標
|
新油
|
運行
|
|
粘度指數，SUS(40℃)
|
220
|
200～230
|
|
最大含水量，%
|
0.03
|
0.1
|
|
電阻率，GOHM/cm
|
12
|
6
|
|
最大含氯量，ppm
|
20
|
100
|
|
顆粒分布，NAS
|
8
|
6
|
|
酸度，mgKOH/g
|
0.03
|
0.15
|
|
外觀
|
淺黃色
|
淺棕色
|
