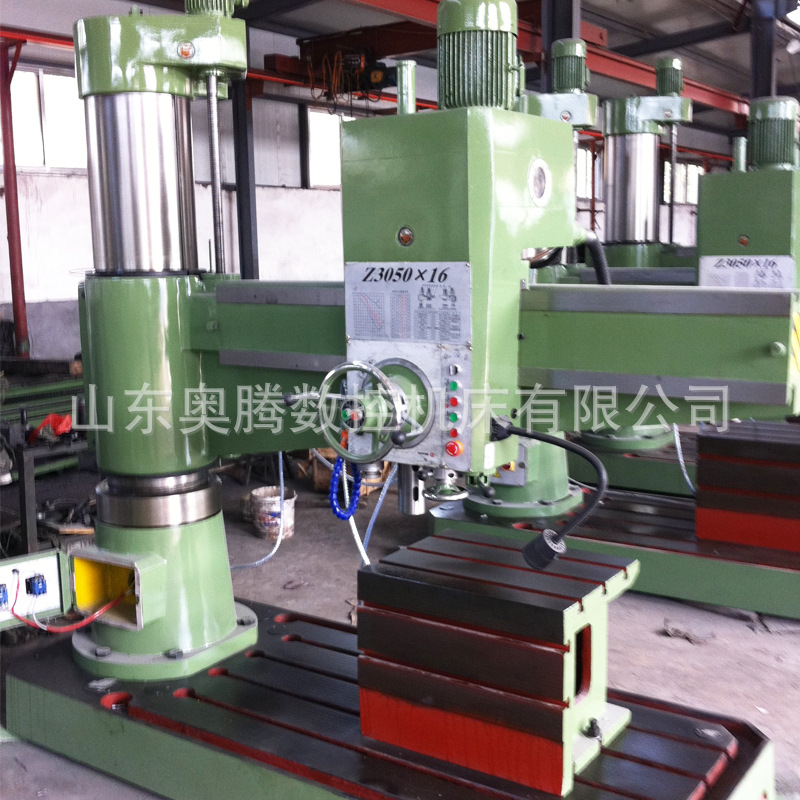

Z3050×16液壓搖臂鉆床，大寫字母Z是鉆床的簡稱，30為搖臂、后面50為鉆孔直徑、×16為臂長，Z3050×16液壓搖臂鉆床適用于在中、大型零件的鉆孔、擴孔、鉸孔、平面及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。奧騰z業生產液壓搖臂鉆床 z3050x16搖臂鉆床 老牌鉆床廠家
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、采用液壓預選變速機構，可節省輔助時間。
3、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更為輕便快捷。
4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
5、16級主軸轉速與進給可選配出經濟高效的切削。
6、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。奧騰z業生產液壓搖臂鉆床 z3050x16搖臂鉆床 老牌鉆床廠家
奧騰z業生產液壓搖臂鉆床 z3050x16老牌搖臂鉆床廠家
|
主要技術參數 |
Z3050×16 |
|
鉆孔最大直徑mm |
50 |
|
主軸端面至工作臺距離mm |
320-1220 |
|
主軸中心距立柱母線距離mm |
350-1600 |
|
主軸行程mm |
300 |
|
主軸錐孔(莫氏) |
5 |
|
主軸轉速范圍r.p.m |
25-2000 |
|
主軸轉速級數 |
16 |
|
主軸進給量范圍r.p.m |
0.04-3.2 |
|
主軸進給量級數 |
16 |
|
搖臂回轉角度 |
360 |
|
主電機功率kw |
4 |
|
升降電機功率kw |
1.5 |
|
機床重量kg |
3500 |
|
外形尺寸mm |
2500×1060×2800 |
