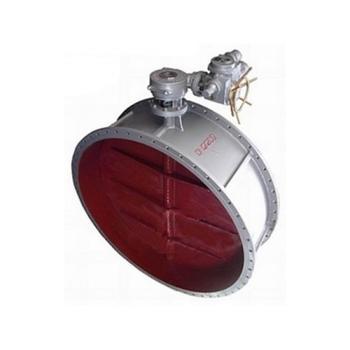

電動通風蝶閥
上海鴻蝶閥門制造有限公司生產的電動通風蝶閥，D941W電動通風蝶閥具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。
一、產品概述：
D941W電動通風蝶閥，由角型程電子式電動執行器和蝶形閥調節機構組成。采用AOX型、CHQ型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
其主要特點：電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力<0.6Mpa，其泄漏量控制在最大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
二、主要技術參數和性能指標：
|
公稱通徑DN（mm）
|
DN50～DN200
|
|
|
公稱壓力PN（MPa）
|
0.1、0.25、0.6
|
|
|
閥芯轉角
|
0～70°
|
|
|
作用形式
|
電開式或電閉式
|
|
|
流量特性
|
近似等百分比
|
|
|
允許壓差MPa
|
0.6
|
|
|
性能指標
|
基本誤差：±2.5%；回差≤±2.0%；死區≤3.0%
|
|
|
電源電壓
|
AC220V、AC380V、DC24V
|
|
|
調節型
|
信號范圍
|
0～10mA、4～20mA、1.5VDC
|
|
開關型
|
電信號
|
AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號
|
三、主要零件材料及適用溫度、介質：
|
材料代號
|
碳鋼C（WCB）
|
不銹鋼P（304）
|
不銹鋼R（318）
|
|
閥體
|
WCB
|
1Cr18Ni9
|
1Cr18Ni12Mo2
|
|
閥板
|
WCB或1Cr18Ni9
|
1Cr18Ni9
|
1Cr18Ni12Mo2
|
|
閥桿
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2
|
|
閥座密封
|
|
與閥體相同
|
|
|
填料
|
聚四氟乙烯、柔性石墨
|
||
|
適用溫度
|
≤300℃
|
|
≤550℃
|

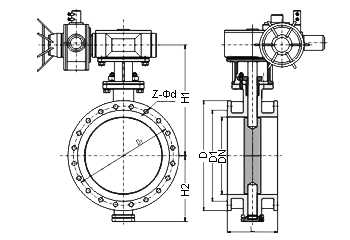

四、主要連接尺寸(單位：mm)：
|
公稱通徑
DN
|
D
|
D1
|
L
|
L1
|
B
|
N-Φd
|
執行器機構選配
（常溫常壓）
|
|
|
50
|
140
|
110
|
286
|
70
|
100
|
4-14
|
JL-005
|
JLQ-005
|
|
65
|
160
|
130
|
306
|
80
|
100
|
4-14
|
JL-005
|
JLQ-005
|
|
80
|
190
|
150
|
334
|
95
|
100
|
4-18
|
JL-008
|
JLQ-008
|
|
100
|
210
|
170
|
354
|
105
|
120
|
4-18
|
JL-010
|
JLQ-010
|
|
125
|
240
|
200
|
384
|
120
|
120
|
8-18
|
JL-010
|
JLQ-010
|
|
150
|
265
|
225
|
409
|
132
|
120
|
8-18
|
JL-010
|
JLQ-010
|
|
200
|
320
|
280
|
593
|
160
|
140
|
8-18
|
JL-010
|
JLQ-010
|
|
250
|
375
|
335
|
650
|
187
|
140
|
12-18
|
JL-020
|
JLQ-020
|
|
300
|
440
|
395
|
715
|
220
|
170
|
12-22
|
JL-020
|
JLQ-020
|
|
350
|
490
|
445
|
814
|
245
|
170
|
12-22
|
JL-030
|
JLQ-030
|
|
400
|
540
|
495
|
863
|
270
|
190
|
16-22
|
JL-040
|
JLQ-050
|
|
450
|
595
|
550
|
918
|
270
|
190
|
16-22
|
JL-040
|
JLQ-050
|
|
500
|
645
|
600
|
1016
|
322
|
160
|
20-22
|
JL-060
|
JLQ-060
|
|
600
|
755
|
705
|
1128
|
377
|
210
|
20-26
|
JL-060
|
JLQ-060
|
|
700
|
860
|
810
|
1233
|
430
|
210
|
24-28
|
JL-100
|
JLQ-120
|
|
800
|
975
|
920
|
1344
|
487
|
210
|
24-30
|
JL-100
|
JLQ-120
|
|
900
|
1075
|
1020
|
1560
|
537
|
250
|
24-30
|
JL-160
|
JLQ-150
|
|
1000
|
1175
|
1120
|
1660
|
587
|
250
|
28-30
|
JL-200
|
JLQ-200
|
|
1200
|
1405
|
1340
|
1890
|
687
|
250
|
32-33
|
JL-200
|
JLQ-200
|
|
1400
|
1630
|
1560
|
2670
|
760
|
300
|
36-38
|
JL-300
|
JLQ-300
|
|
1600
|
1830
|
1760
|
2810
|
895
|
300
|
40-36
|
JL-300
|
JLQ-300
|
|
1800
|
2045
|
1970
|
3020
|
995
|
300
|
44-39
|
JL-400
|
JLQ-400
|
|
2000
|
2265
|
2180
|
3220
|
1095
|
300
|
48-42
|
JL-400
|
JLQ-400
|
