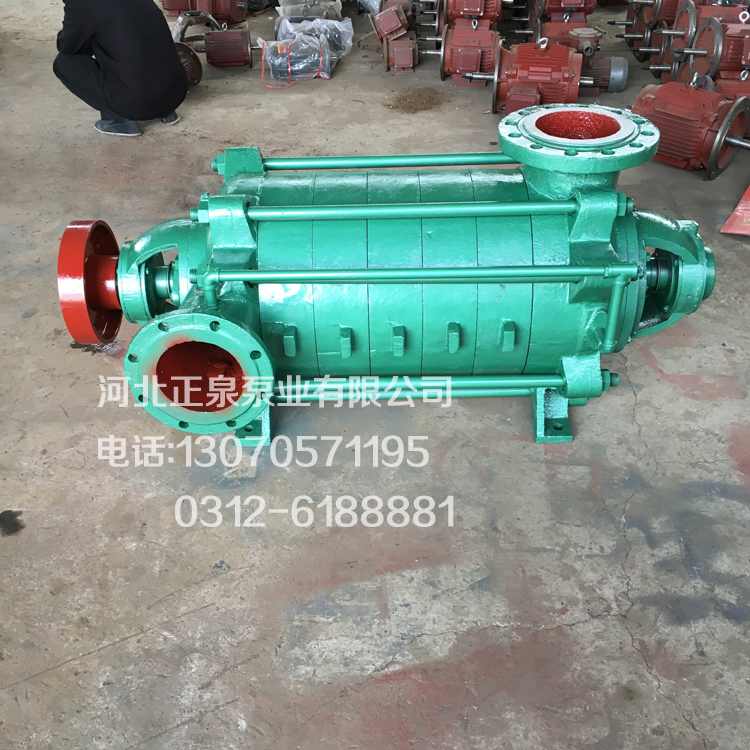

自平衡多級離心水泵D46-30*8多級泵葉輪D型臥式多級離心泵結構說明：
D型臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
D型臥式多級離心泵葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
D型臥式多級離心泵密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
D型臥式多級離心泵平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
自平衡多級離心水泵D46-30*8多級泵葉輪先進的組合模塊化的設計，大量使用經過長期運行考驗的局部組件，零部件具有高度的可互換性。高強度、高質量材料以及多種選擇的進、出口法蘭和接管設計，提高了泵很高的許用接管載荷，高強度、高質量泵殼結構材料結構緊密使用壽命是普通鑄件的5倍，過流部位葉輪、導葉采用精密鑄造，光滑平整比普通鑄件效率提高2%以上?？呻S時滿足用戶特殊情況下系統的特定要求?？焖俚难b配和拆卸設計，允許水泵在不拆卸泵體和進、出口管路的情況下更換密封、軸承部件，保證了少的大修和檢查時間。高效率、高可靠性、低成本的組合。通過葉輪和導葉的最佳搭配，以及合理的配合間隙和較寬的軸向節流設計，使ZPD型高壓多級離心泵在長期運行后仍然能保持其高度的穩定性和極高的運行效率。良好的汽蝕性能。采用優秀的葉輪水力模型或特殊的雙吸葉輪結構，用戶無需另外配置前置泵或提高進水箱的高度。對稱布置葉輪的轉子部件，轉子部件上葉輪分高低壓區兩端，軸向力相互抵消而平衡，泵變工況運行的瞬時軸向力和因加工誤差及螺旋密封而產生的殘余軸向力，由軸承部件的推力承載機構承擔， 該類泵取消了平衡盤或平衡鼓等軸向力平衡機構，完全避免免了因泵工況變化瞬時，平衡盤或平衡鼓失效造成轉子抱死、零件損壞、斷軸、甚至燒毀電機事故的發生。安全的泵體密封設計。根據不同 的壓力及結構，泵體采用金屬面對金屬面的硬密封或O型圈密封。根據用戶要求，可增加中間抽頭及最小流量系統。泵可以在不拆卸進、出口管路的情況下更換軸承、密封。
