西門子PC適配器 USB A2
部件編號：6GK 1571-0BA00-0AA0
產品說明： PC 適配器 USB A2（部件編號 6GK 1571-0BA00-0AA0）替換 PC 適配器
USB（部件編號 6ES7 972-0CB20-0XA0）。
SIEMENS分銷商上海啟水自動化科技有限公司
聯系人 ：卜經理 李經理 手機熱線24小時服務
（bu）卜經理：182 0210 5796
李經理：186 2187 5358
工作座機：021-60641323 60641329
24小時工作QQ: 2880583560 2880583563
上海啟水自動化科技有限公司（西門子核心分銷商）專業銷售代理西門子S7-200/300/400/1200/1500PLC、（備有大量現貨 包括部分已經停產型號庫存）數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電線電纜、西門子軟件等 ,并可提供西門子plc模塊維修服務. 歡迎來電垂詢
僅一個 PC 適配器 USB A2 一臺 PC 上只能運行一個 PC 適配器 USB A2。
硬件安裝
硬件要求
需要一臺帶有 USB 接口（USB 1.1、2.0 或 3.0）和 CD/DVD-ROM 驅動器的 PC。
3.2 連接 PC 適配器 USB A2 連接到 PC
1. 將隨附的 USB 電纜插入 PC 上的 USB 接口。
2. 將 USB 電纜的另一端插入 PC 適配器 USB A2 的 USB 接口。 連接到自動化系統
1. 將隨附的 MPI 電纜插入 PC 適配器 USB A2 并相應擰緊。
2. 將 MPI 電纜的另一端連接到 CPU 的 MPI/PG 接口并相應擰緊。 說明 PC 適配器 USB A2 和 S7/M7/C7 系統各代表一個網絡節點。
? 在由 2 個節點（PC 適配器 USB A2 和 S7/M7/C7 系統）組成的網絡中，PC 適配器 USB A2 可直接在 S7/M7/C7 系統的插口上運行。
? 在由 2 個以上節點組成的網絡中，PC 適配器 USB A2 將連接到 PROFIBUS
連接器（SINEC L2 總線連接器）的“PG 插口”。
此操作不需要對端接電阻的設置做任何更改。
西門子PC Adapter A2 (6GK1571-0BA00-0AA0)
西門子西門子PC適配器 USB A2大量現貨供應銷售報價
西門子6GK 1571-0BA00-0AA0編程電纜現貨特價批發
將 PC 適配器 USB A2 連接到 PROFIBUS 網絡
一個 PROFIBUS 網段最多可連接 32 個節點。
可使用 PROFIBUS 中繼器將多個網段連接在一起，這樣便可創建一個包含最多 127 個節點的完整網絡。PROFIBUS 網絡中的傳輸速度最高可達 12 Mbps。
PC 適配器 USB A2 支持的傳輸速度最高可達 12 Mbps。
注意 ：
切勿插入任何延長線 不可在 PC 適配器 USB A2 與 S7/M7/C7 系統之間的連接中插入任何延長線。
移除 PC 適配器 USB A2 在將 PC 適配器 USB A2 從您的 PC 斷開前，您需要終止現有通信（例如，在線診斷）。
在將 PC 適配器 USB A2 從 PG/PC
斷開前，您還必須以安全方式將其禁用。為此，在任務條通知區域單擊“安全刪除硬件”(S
afely Remove Hardware) 圖標。
注意：目前國內仿冒的西門子編程電纜層出不窮，質量參差不齊，每天熱線都接到各種咨詢非西門子編程電纜的使用方法，由于西門子不清楚此類產品的軟硬件設計，無法針對用戶使用特定電纜在特定情況下遇到的問題提供正確解決方法，希望用戶諒解。
以下為西門子編程電纜的通用調試方法，對于非西門子產品，西門子不提供技術支持，用戶可以按照下面的方法嘗試，但如果依然存在故障，請用戶咨詢此設備提供方。
連接： 將PC Adapter A2的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。
注意：新CPU第一次連接時使用MPI接口或網口連接，DP接口需要下載組態后才可使用。

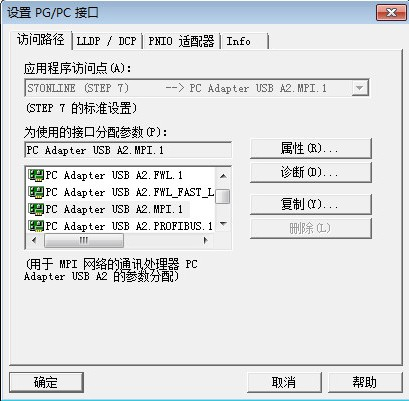

STEP7 V5.5軟件，打開Step7 Manager，點擊"Options"(選項)，選擇"Set PG/PC Interface"（設置PG/PC接口）：
PC Adapter A2的485口連接到CPU的MPI口時，選擇PC Adapter USB A2.MPI.1；
PC Adapter A2的485口連接到CPU的DP口時，選擇PC Adapter USB A2.PROFIBUS.1；
CPU接口為MPI/DP口時，如果不確定此前對接口的設置，選擇PC Adapter USB A2.Auto
連接： 將PC Adapter A2的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。
注意：新CPU第一次連接時使用MPI接口或網口連接，DP接口需要下載組態后才可使用。

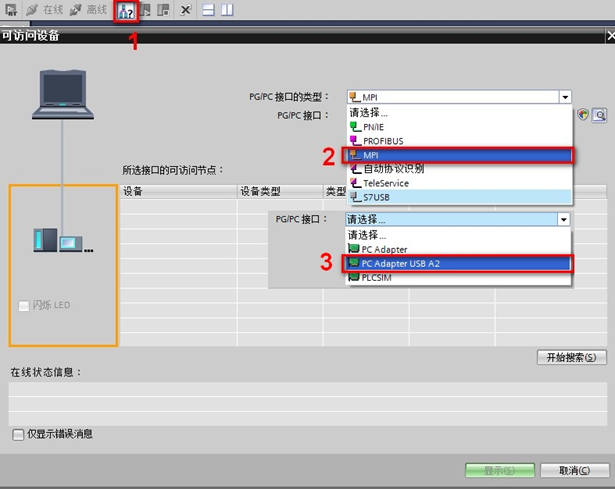

如下圖所示， 點擊"可訪問的設備"按鈕：
PC Adapter A2的485口連接到CPU的MPI口時，PG/PC接口類型選擇MPI，PG/PC接口選擇PC Adaptr USB A2
PC Adapter A2的485口連接到CPU的DP口時，PG/PC接口類型選擇PROFIBUS，PG/PC接口選擇PC Adaptr USB A2
PC Adapter USB無法連接
確認型號：確認PC Adapter USB型號(6ES7 972-0CB20-0XA0)。
第三方連接電纜無法保證連接可靠性 ，須咨詢設備廠家。
線纜連接確認：檢查電纜連接的是否牢靠。將PC Adapter USB的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。

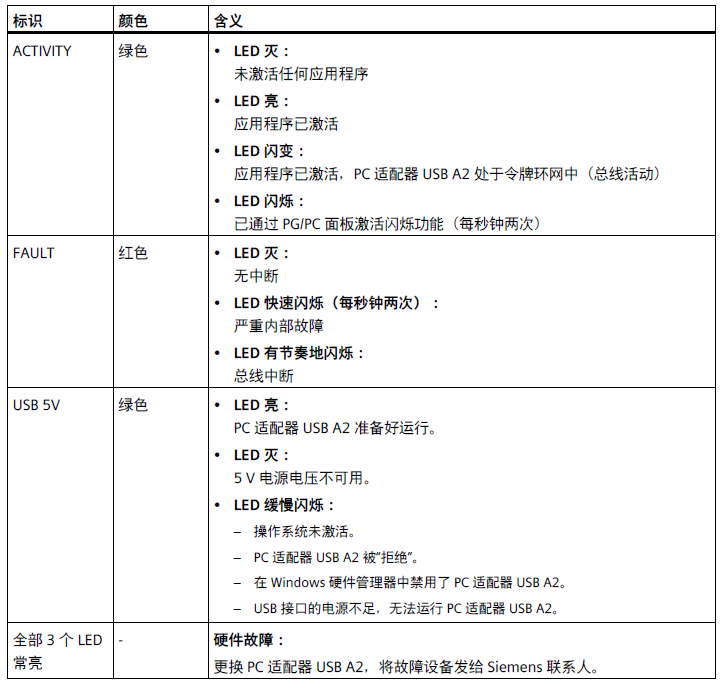

指示燈：檢查指示燈是否正常。
PC Adapter USB由PLC的MPI/DP口供電。因此，CPU上電后，PC Adapter USB的MPI/POWER/USB燈常亮；與Step7建立通信后，Power燈常亮，MPI燈快閃，USB燈慢閃。

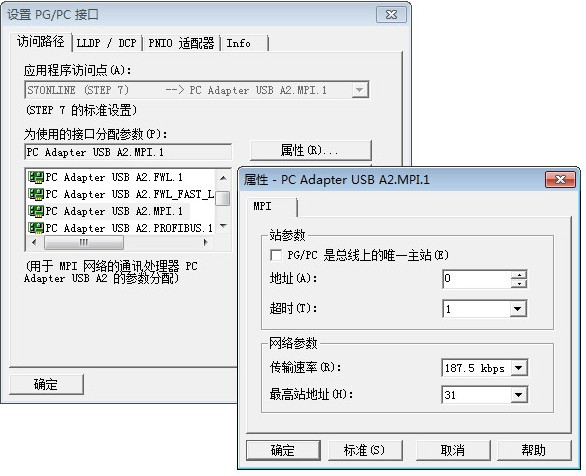

PG/PC接口設置：PG/PC接口所選接口與實際所接接口是否一致，可嘗試選擇Auto連接。 具體接口設置請參看 PC Adapter USB
系統識別：查看系統的設備管理器中（我的電腦---右鍵屬性----設備管理器）能否識別到PC Adapter USB
如無法識別到設備
更換電腦的另一個 USB接口連接(USB2.0)，如為臺式機建議使用機箱后側的USB接口，前面板接口有時會供電不足。
更換接口仍無法識別，即為驅動問題 導致：
對于軟件非V5.5 或TIA Portal V1x的，嘗試重新下載安裝驅動。
對于軟件為V5.5 或TIA Portal V1x的，參看下一步。
兼容性：以上都確認ok仍無法連接時，則通常為軟件安裝或殺毒軟件等導致。請確認如下信息：
國產殺毒軟件均不兼容Step7，TIA Portal軟件；包括xxx毒霸 ，x管家，360等優化軟件。
系統要確保使用純凈版未修改過的系統。GHOST系統無法確保軟件及編程電纜的正常使用。
解決方案（僅針對win7 64位系統）：
附件為pc adapter USB和pc adapter A2 驅動，將其解壓后拷貝至電腦路徑如下：（ programData為隱藏文件夾，設置為可見。）
PC Adapter USB A2.MPI
通過組合鍵 "<Windows key>+<R>" 或是開始按鈕打開 Windows 7 操作系統的"運行"窗口。
在命令窗口中輸入下面的命令： C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe –i
win7 64位 檢查服務是否啟動 運行services，啟動SIMATIC PnDiscovery Service服務。
在win7 系統中，安裝 S7 DOS V9.0 鏈接: _http://pan.baidu.com/s/1gd2dWmJ 密碼: k7qy
非win7 64位系統或仍無法解決的 ：
建議重新安裝純凈版系統，重新安裝軟件?；虿捎锰摂M機方式。
PC Adapter A2無法連接
確認型號：確認PC Adapter A2型號(6GK1571-0BA00-0AA0)。
第三方連接電纜無法保證連接可靠性 ，須咨詢設備廠家。
線纜連接確認：檢查電纜連接的是否牢靠。將PC Adapter A2的485口連接到CPU的MPI或DP接口； 電纜的USB口連接到計算機的USB口。
指示燈：檢查指示燈是否正常。
PC Adapter A2由計算機的USB口供電。 因此只要插入計算機的USB口，A2的USB 5V燈就會點亮。
西門子PC Adapter A2 (6GK1571-0BA00-0AA0)
西門子西門子PC適配器 USB A2大量現貨供應銷售報價
西門子6GK 1571-0BA00-0AA0編程電纜現貨特價批發
PG/PC接口設置：PG/PC接口所選接口與實際所接接口是否一致，可嘗試選擇Auto連接。 具體接口設置請參看PC Adapter A2。
系統識別：查看系統的設備管理器中能否識別到PC Adapter A2
如無法識別到設備
更換電腦的另一個 USB接口連接(USB2.0)，如為臺式機建議使用機箱后側的USB接口，前面板接口有時會供電不足。
更換接口仍無法識別，即為驅動問題 導致：
對于軟件非V5.5 SP2以上或TIA Portal V1x的，嘗試重新下載安裝驅動
對于軟件為V5.5 SP2或TIA Portal V1x的，參看下一步。
兼容性： 以上都確認ok仍無法連接時，則通常為軟件安裝或殺毒軟件等導致。請確認如下信息：
國產殺毒軟件均不兼容Step7，TIA Portal軟件；包括xxx毒霸 ，x管家，360等優化軟件。
系統要確保使用純凈版未修改過的系統。GHOST系統無法確保軟件及編程電纜的正常使用。
解決方案（僅針對win7 64位系統）：
附件為pc adapter USB和pc adapter A2 驅動，將其解壓后拷貝至電腦路徑如下：（ programData為隱藏文件夾，設置為可見。）
通過組合鍵 "<Windows key>+<R>" 或是開始按鈕打開 Windows 7 操作系統的"運行"窗口。
在命令窗口中輸入下面的命令： C:\Program Files\Common Files\Siemens\Automation\Simatic OAM\bin\s7epaimp64x.exe –i
win7 64位 檢查服務是否啟動 運行services，啟動SIMATIC PnDiscovery Service服務。
非win7 64位系統或仍無法解決的 ：
建議重新安裝純凈版系統，重新安裝軟件。或采用虛擬機方式。
此設備本身并沒有單獨的支持win8/8.1的驅動 但編程軟件TIA Portal V13以上版本軟件自帶PC Adapter A2的驅動，無需再次安裝。
因此， 當系統為Win8/8.1時，安裝 TIA Portal V13及以上版本可直接連接使用PC Adapter A2。
注意：不支持使用Win8/8.1的Home版系統。驅動安裝包適用于如下系統：
? Windows XP SP2/3, Vista, 7
? Windows Server 2003, 2008 R2.
注：V5.5 SP2以上版本自帶此驅動，無需單獨安裝。
