FIBROPLAN回轉工作臺憑借它的（渦）蝸輪轉動，可以在機床上進行全方位的定位。適用于（圓形）旋轉及多軸加工中使用。高分辨率測量系統和高精度剛性支承確保了極高水平的定位精度。定位條件下，憑借（液壓）分度臺的液壓鎖緊裝置，大加工力也能夠被吸收。 |
?
|
應用范圍 |
?
|
全方位可廣泛應用于各種（情況）應用 |
?
|
可作為單軸或多軸聯動 |
?
|
傳輸負載可達20噸 |
?
|
非常適合旋轉銑削和聯動加工 |
?
|
臺面直徑160-3000毫米的尺寸范圍 |
?
|
優勢特性 |
?
|
可調節的驅動螺桿有著極高的驅動扭矩和極短的回程間隙 |
?
|
? |
?
|
對于巨大工作空間而言極小的結構 |
?
|
為達到極高剛度進行了能流優化設計 |
?
|
加載的軸向/徑向軸承（適有著）具有高抗彎剛度和極好的平面及圓形加工精度 |
?
|
高分辨率編碼器，出色的定位精度（高達±2"）和重復精度（高達±0.25"） |
?
|
液壓分度臺鎖緊裝置有超大切向剛度，不受驅動裝置部件壓力作用 |
?
|
經過幾十年驗證，因其的運行可靠性而聞名。 |
FIBROPLAN? 蝸桿減速機數控回轉工作臺
運輸負荷高達20噸
非常適合于各種各樣的應用程序
可用作單軸或多軸組合
非常適合旋轉銑削和同時加工
桌面尺寸范圍從160到3000毫米
提供水平和垂直版本
18種尺寸
FIBROPLAN?一覽
FIBROPLAN數控回轉工作臺的特點是數控可控的圓弧銑削和定位運動。 它們被用于各種機床類型，由機床內的驅動單元或單獨的CNC控制器控制。 具有剛性機械結構的現代設計與高品質的驅動和控制元件相結合，具有極大的優勢。
FIBROPLAN生產程序提供了廣泛的類型，尺寸和性能規格，并為每個應用程序提供理想的產品選擇。 以下樣式可用：
標準樣式主要設計為水平使用（相對于桌面的表面）。?結構設計緊湊，高度保持非常低。 這確保了機床工作空間的利用率和的剛性。 在尺寸24的情況下，由于第二安裝表面，可以垂直使用
垂直樣式主要設計為垂直使用（相對于桌面的表面）。?結構設計緊湊，中心高度相對較低。 垂直轉臺在高度方面與臺面軸承配合。 水平使用也是可能的。
多軸設計，例如5軸加工和復雜角度的加工任務。 帶有托盤夾緊裝置的設計，用于調節托盤和機器集成設計。 對于所有的應用，我們提供合格的咨詢。

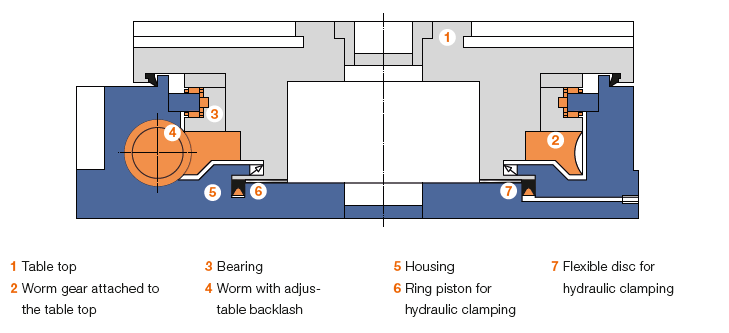

FIBROPLAN數控回轉工作臺包括一個基本單元，主要機械部件，外殼，臺面，軸承和齒輪箱，附加組件，液壓夾緊，測量系統和驅動電機。 NC控制和全面附件等可選附件可以擴展為完整的數控旋轉和定位軸。
?
可自由選擇的角度步驟靈活定位

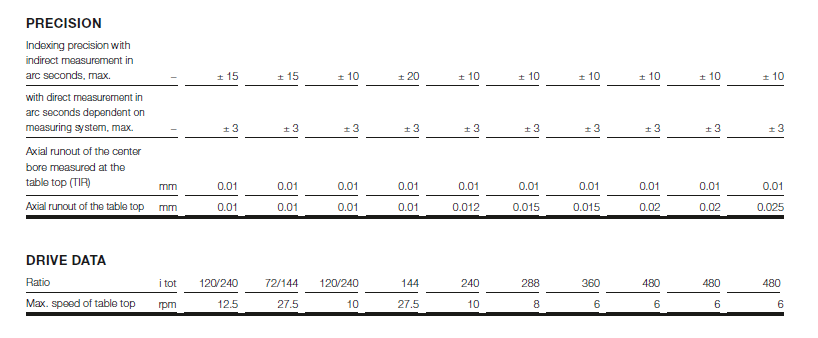

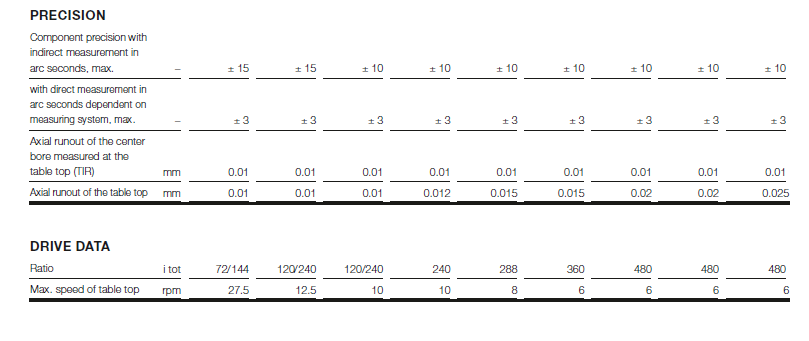

定位精度與測量系統相應的選擇和安排高達±10“??（間接）或±2.5“（直接）
由于徑向和面部跳動的高精度，由于選擇，預加載徑向/軸向組合軸承的可能的直徑
預裝徑向/軸向直徑的組合軸承
適應高機械力和扭矩
用于增加靜力強度的液壓工作臺夾具，同時解除齒輪系統
可靠的同步加工由于預加載軸承和可調節的蝸桿傳動裝置，可實現接近零的反沖
由于精心的結構設計，操作安全性高，使用壽命長
由于終身潤滑，維護成本低
種類繁多的批量生產的標準型號可以從模塊化的輔助系統中選擇
多軸設計和幻燈片組合設計托盤燈
設備和托盤特殊應用的特殊解決方案
?
?
FIBROPLAN?標準水平使用位置
?
?
FIBROPLAN?垂直型
?
