W7751H變風量控制器
特點
● 采用Echelon LonWorks?網絡協議
● 78 千波特高速自由拓撲收發器（FTT）通信網絡
● VAV設備對象遵循LonMark? 8010#功能性規范
● 能獨立運行，也可以采用LonWorks? 網絡通信
● 專門用于與壓力無關或與壓力有關的單或雙風道變風量（VAV）控制
● 采用雙重積分節流專利設計的空氣流量傳感器
● 易于訪問空氣流量傳感器的輸入
● 提供比例- 積分- 微分（PID）溫度控制
● 浮動熱水加熱，分級式電加熱或連續調節的熱水加熱
● 提供專利的對風速控制回路的非線性浮動算法
● 單獨區域的送風和排風壓力控制
● 由工廠用EEPROM 以用戶臨界參數默認值做好組態
● 通過網絡支持運動傳感器接口，更加節能
● 支持終端調節風量（TRAV）的運作概念（變靜壓總風量調節）
● 支持加壓、卸壓、夜風凈化和早晨預熱的順序流程
● 包含在W7751H 中的執行器直接安裝于VAV 箱風門軸上， 8Nm（70Ib.-in）的扭矩，90度沖程和50Hz 的108秒計時
● 控制器外殼和執行器的吊頂內安裝均符合UL 標準
應用
W7751H Smart 變風量執行器是一個集成的變風量控制器，在Excel 10系列產品中，它將一個變風量（VAV）控制器與一個108秒ML6174直耦連接執行器集成在一起。提供壓力無關的風量控制和壓力相關的風閥控制。VAV系統通常只對空調區域提供冷風。W7751H控制器提供兩個附加輸出，控制風機或VAV箱再熱盤管。該加熱器可以是分級式電加熱，也可以是連續調節的熱水加熱。為區域提供送、排風的壓力控制。
說明
W7751H Smart變風量執行器為Excel 10 系列產品中將一個變風量（VAV）箱控制器與一個108秒ML6174 直耦連接執行器集成的產品。該變風量箱控制器提供與供風壓力無關的風量控制和風門控制。VAV系統通常只對空調區域提供冷風。W7751 控制器提供兩個附加輸出控制風機或VAV箱再熱盤管。該加熱器可以是分程式電加熱也可以是連續調節的水加熱。以空調的一個區為基準，提供送風和排風的壓力控制。
支持的控制技術（加熱和制冷）：
－ 兩級電加熱或水加熱
－ 浮動控制熱水加熱
－ 脈沖寬度調制PWM 加熱
－ 浮點控制風閥輸出
其他控制特征：
－ 占用－正常工作時間或者在非占用期間由一個墻裝模塊觸發的旁路程序用，而進入占用
－ 非占用- 下班時間
－ 提供基于一個區的送風和排風壓力控制功能
－ 占用傳感器超越和開關窗超越控制（僅通過網絡）
W7751H 為NEC二級設備。該級別保證了W7751H 或它直接控制的設備的功耗總和被控制在100VA 以內。（任何連接到控制器上的設備都必須從同一變壓器上獲取電源。）任何由三端雙向可控硅開關元件輸出控制的硬件在加電時，其最小的電流輸出在20Vac 時為25mA，最大電流輸出在30Vac 時為500mA。

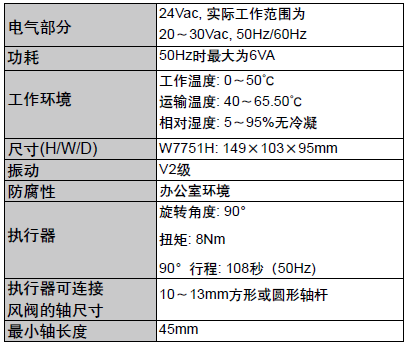

技術參數：
訂貨型號
W7751H2025
描述
EXCEL 10變風量控制器, 集成了變風量（VAV）控制器及執行器，提供風閥控制及兩個附加輸出用于再熱及串/并聯風機控制的
輸入
－ 區域溫度傳感器
－ 遠程墻裝模塊設定或風道空氣溫度傳感器
－ 遠程墻裝模塊超越控制
－ 風量傳感器
輸出
－ 內部布線的VAV 執行器（浮點控制＋）
－ 內部布線的VAV 執行器（浮點控制－）
－ 浮點控制加熱（＋）或一級加熱
－ 浮點控制加熱（－）或二級加熱
認證
W7751H 符合UL 916（E87741） 和CUL（E87741）。
W7751H 符合FCC 第15 章B 類的要求。
W7751H 符合歐洲共同體標準EN50081-1（CISPR 22 B類）和EN 50082-1（IEC 801-2，IEC801-3 和IEC 801-4）商標標記的要求。
硬件
中央處理器CPU ：
摩托羅拉或東芝3150 Neuron? 處理器, 包含三個8 位CPU。
每個Neuron都具有一個唯一的48位網絡識別號碼。
內存容量：
W7751H Smart VAV 執行器采用64KByte x 8 ROM/PROM，512Byte EEPROM 和2K Byte 的RAM。
壓差范圍：
內置流量傳感器最大量度范圍為0-2.0 英寸水柱（0-0.5 千帕）。
指定敏感溫度范圍
當從網絡進行初始化時，20Kohm NTC 傳感器溫度范圍為7~37℃，容許的控制點范圍為10~32℃ ；當與T7770 墻模塊或C7770A 空氣溫度傳感器配置和連接時，其溫度范圍為13~29℃。
通訊
W7751H 型控制器利用FTT 變壓器耦合的通信端口，以每秒78 千位（千波特）的速率通過Echelon? 通信協議將曼徹斯特編碼數據傳給LonWorks? 網絡上的控制器和裝置。利用該變壓器耦合通信接口在保證DC隔離的同時從更大程度上去除了普通模式的噪聲。
LonWorks? 總線是不區分極性的，避免了安裝時發生接線極性錯誤的可能性。
LonWorks? 網絡最大長度達1524 米。長度超過1524 米的，參見E-bus總線接線技術（LonWorks?）資料每個LonWorks? 網絡段的
最大節點數為60。LonWorks? 網絡通信接線建議采用的線纜類型為IV 級，AWG 22（0.34 平方毫米）非屏蔽的雙絞線。
LonMark? 功能規范
W7751H 控制器支持LonMark? VAV控制器功能規范8010號，版本號為1.0。
附件
－ 201052A、B、C 輔助開關（一個、兩個或三個開關）
－ 205979，從Q7752A 串行接口適配器到控制器或墻裝模塊的Excel10連接電纜
－ 209541B 終端模塊
－T7770 墻裝模塊
－C7770A 空氣溫度傳感
－Q7751A、B 路由器
－Q7752A、B 串行接口適配器
－ T7560A 數字墻裝模塊
安裝
W7751H Smart VAV 執行器組件是對VAV 箱風門軸進行現場裝組，類似于標準執行器的安裝。14 到22AWG（2.0到0.34平方毫米）的現場布線穿過管道連接到位于控制器底部的彈性蓋下的接線端子。
備注：完整的安裝信息， 請參考“安裝說明書”。
