各種礦石_實驗室中等和低等硬度礦石或巖石破碎

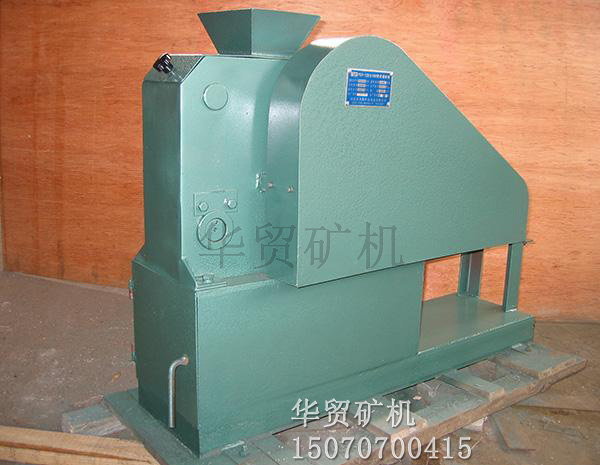

PEF密封型顎式破碎機 實驗室用 小型顎式破碎機
┃產品用途
PEF系列顎式破碎機產品用于破碎各種礦石、凡冶金、礦山、化工、建材、耐火材料、陶瓷等生產部門及科研化驗單位均可選用。
各種礦石_實驗室中等和低等硬度礦石或巖石破碎技術參數
|
型號 |
進料粒度 |
最大給料粒度 |
出料口粒度 |
生產能力 |
轉速 |
功率 |
外形尺寸 |
|
PE100×60 |
100×60mm |
≤50mm |
6-10mm |
230-400 |
650r/min |
1.5kw |
900×400×500 |
|
PEF100×60 |
100×60mm |
≤50mm |
0.1-15.1mm |
45-550 |
600r/min |
2.2kw |
1054×470×765 |
|
PE100×100 |
100×100mm |
≤80mm |
3-25mm |
200-1800 |
500r/min |
3kw |
1054×470×860 |
|
PEF125×100 |
125×100mm |
≤80mm |
5-25mm |
200-1800 |
500r/min |
3kw |
1054×470×860 |
|
PEF125×100 |
150×100mm |
≤90mm |
6-38mm |
400-3000 |
500r/min |
3kw |
1054×470×860 |
|
PEF150×100 |
150×125mm |
≤100mm |
6-38mm |
400-3000 |
500r/min |
3kw |
1054×470×860 |
各種礦石_實驗室中等和低等硬度礦石或巖石破碎特點
本機器主要由機體、偏心軸、顎板以及調節機構等主要部份組成，經三角皮帶將動力傳給連桿帶動活動板破碎物料，出料粒度通過調節螺母螺桿以及頂板座、滑動座予以調節。
機體是由12-16毫米鐵板焊接制成，當壁裝有固定顎板，后壁裝有彈簧和鎖緊螺母，兩側均裝有襯板，側板上方裝有二滑動軸承，用以支撐偏心軸。偏心軸支撐于滑動軸承孔內，下面通過肘板與調節機構相連。
調節機構主要由調節螺母，活動部件，橫桿以及調節螺栓等組成，主要作用是根據需要調節和控制出料粒度，旋轉螺母使螺栓帶動活動部件，上升或下降借助彈簧的力量使板座通過活動部件帶動螺栓運動，從而達到調節控制的目的。
顎板采用耐磨性好的高錳鋼鑄成。
