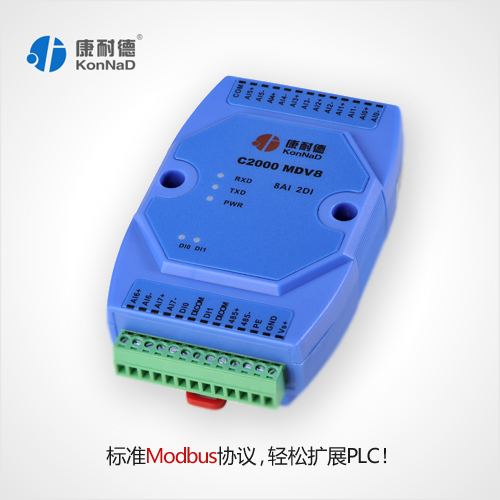

C2000 MDV8為通道隔離增強型智能模擬量數字量采集器，8路24位高精度電壓型模擬量輸入（量程為-10V~10V），采用通道隔離、全差分輸入、插補輸出設計，確保設備適用于更加復雜的環境。2路數字量（干接點）輸入，RS485接口光電隔離和電源隔離技術，有效抑制閃電，雷擊，ESD和共地干擾。且支持用戶標定，滿足了幾乎所有情況對精度的要求。為系統集成商、工程商集成了標準的Modbus RTU協議。通過RS-485即可實現對遠程模擬量和開/關設備的數據采集和控制。下層設備通常有接近開關、機械 開關、按鈕、光傳感器、LED以及光電開關等數字量開關設備及PH、電導計、溫度計、濕度計、壓力計、流量計、啟動器和閥門等模擬量設備
特點
→8路模擬量（電壓量）輸入；
→2路數字量干接點輸入；
→I/O與系統完全隔離；
→AI分辨率：24位；
→AI輸入通道采取全差分輸入，支持標定，插補輸出；
→模擬量輸入通道之間完全隔離，隔離度350VDC；
→AI輸入測量范圍：-10V~10 V ；
→采用Modbus RTU通信協議；
→RS485通信接口提供光電隔離及每線600W浪涌保護；
→電源具有過流過壓保護和防反接功能；
→安裝方便。
技術參數
模擬量接口
AI 8路差分輸入
AI分辨率 24bit
AI量程 -10V~10 V（可標定）
AI通道隔離度 350V DC
AI輸入阻抗 1MΩ
數字量輸入接口
DI 2路干接點輸入
DI保護 過壓小于240V ，過流小于80mA
串口通訊參數
接口類型 RS-485
波特率 1200~115200bps
數據位 8
奇偶校驗 None
停止位 1
流量控制 None
通信協議 Modbus RTU
串口保護 串口ESD保護 1.5KV
串口防雷 600W
串口過流，過壓 小于240V，小于80mA
電源參數
電源規格 9-24VDC (推薦12VDC)
電流 100mA@12VDC
浪涌保護 1.5kW
電源過壓，過流 60V，500mA
工作環境
工作溫度、濕度 -25~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年質保
