VR400/VR800 系列
“A”級伺服調節燃?xì)饨M合閥
性能
?? A”級伺服調節組合燃?xì)忾y，燃?xì)馊紵龖?yīng)用中能夠控制氣體流量，且符合國際標準
?? 主閥體帶有兩個燃?xì)忾y和一個閥座
?? 可選法蘭安裝型燃?xì)鈮毫﹂_關
?? 閥門檢漏系統(VPS)
?? 關斷時間: 小于1秒
?? 線圈可現場更換
?? 線圈適合持續得電
?? 在進氣法蘭接口和主閥體之間帶精細濾網
?? 當沒有外加閥門或者壓力開關的時候，主閥體上有多種壓力接口
?? 第二個主閥，可以是調節流量，或可調最大流量和壓力的特征開啟機構
?? 整流板可以現場更換
?? 插頭連接符合DIN 43650標準
?? 所有調節均可在閥門上部進行
?? 多種壓力適用范圍
?? 適合于電子比例調節
?? 適用于電子兩級調節
?? 適用于燃?xì)?空氣比例調節
?? 帶IP點火連接
應用
VR400/VR800系列的“A”級伺服調節組合燃?xì)忾y是用來控制和調節鼓風式燃燒器，大氣式燃?xì)忮仩t，熔爐，焚化爐以及其他一些燃?xì)庋b置中的氣體的流量。
規格
類型
該伺服調節的燃?xì)忾y有五種不同的尺寸：
VR415/VR815 (管道尺寸1/2")
VR420/VR820 (管道尺寸3/4")
VR425/VR825 (管道尺寸1")
VR432/VR832 (管道尺寸1?“)
VR434/VR834 (管道尺寸1?“)
可選：各種調節方式，后綴M,F,P,V請參考相關手冊：
VR4xxFy: EN1C-0001
VR4xxMy: EN2R-9009
VR4xxPy: EN2R-9010
VR4xxVy: EN2R-9017
尺寸
參照尺寸表
管道尺寸
進出口為口徑1/2", 3/4", 1"和1?“.英寸的直法蘭連接(所有的內部管道都是螺紋連接,符合ISO7-1的標準)
功率
主閥：參照VR400的流量曲線圖
最小可調流量
VR415/VR815: 1 m3/hr.
VR420/VR820: 1 m3/hr.
VR425/VR825: 1.5 m3/hr.
VR432/VR832: 1.5 m3/hr.
VR434/VR834: 1.5 m3/hr.
最大工作壓力
VR400XX1000 系列: 200 mbar
VR400XX4000 系列: 360 mbar
VR400XX5000 系列: 100 mbar
VR800XX 系列: 100 mbar
VR432/VR832 系列: 100 mbar
VR434/VR834 系列: 100 mbar
VR 燃?xì)?空氣 1:1 調節系列: 100 mbar
VR434 可用到最大壓力 100 mbar, 但是需要調節到額定的進氣壓力
連接
? 在進口和出口法蘭有1/8"壓力測口
在主體上有8個法蘭連接被用作加裝以下任意一個：
? 壓力開關（最小或者最大）
? 閥門自檢系統(VPS)和壓力開關
? 2個1/8"連接用于連接IP點火管路。
扭距和彎曲壓力
管道連接：符合EN161，2組的標準
閥的等級
A+A級燃?xì)忾yEN 126/EN 161
調節器等級
C級，根據標準EN 126/EN 88
供電電壓
線電壓：230Vac,50/60Hz 其他的電壓可按要求定做
電氣裝置
直流線圈組合罩內整流板
電氣連接：DIN 43650插頭連接
環境溫度 -15…60°C
線圈絕緣電磁閥
絕緣等級:等級F
防護等級 IP40
閥體的材料 壓鑄合金鋁
過濾網
精細濾網（直徑0.34mm）AISI 303 鋼
線圈彈簧 AISI 302 鋼
密封墊圈
NBR和Viton橡膠

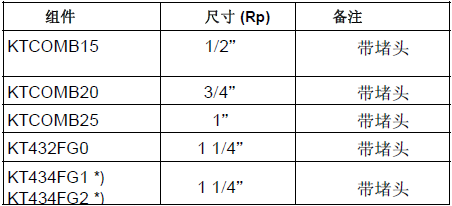

法蘭組件
包括：1個法蘭帶密封測口堵頭；1個O形圈和4個螺釘。1個測壓口
法蘭組件
*)這兩個法蘭分別裝在進口和出口。

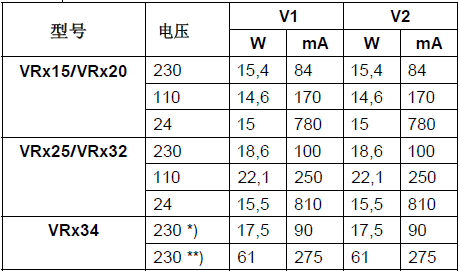

耗電量
*) 額定狀態
**) 啟動期間

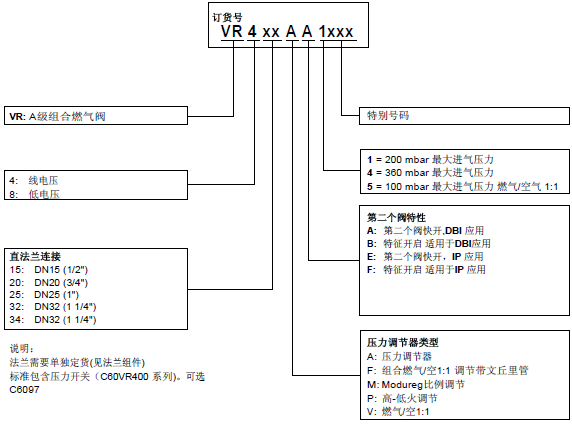

訂貨說明
