VE5000 系列
性能
應用

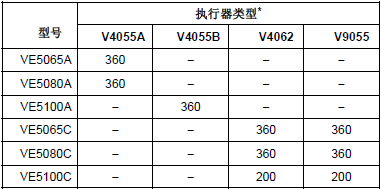

* 推薦使用Honeyewell執行器
1) 根據執行器
“A”級燃氣安全關斷閥VE5000A/C
?? 常閉閥（可復位閥，當斷電時自動恢復到關閉狀態）
?? 在線圈頂部有一個可調節流速的調節器
?? 開關時間：小于1 秒
?? 最大工作頻率：20次/分鐘
?? 具有四個輔助的口徑為1/4”英寸的連接口,進出口的壓力邊各有2個
?? 兩側都有可加裝引導火電磁閥的Rp1”孔（DN100的孔徑為Rp3/4”），用來安裝不論是內部或外部引導管路，也可以選擇安裝一個A4021A系列燃氣閥組檢漏裝置。
?? VE5000C系列閥有特殊功能，能提供高-低-關或比例調節等功能。
?? 更換執行器，該閥仍能保持關斷密封。
?? 內置精細濾網（DN100的除外）
VE5000系列燃氣閥與V4055，V4062和V9055閥門驅動器配合，用于控制民用和工業用燃燒加熱設備的天然氣或城市煤氣流量。這種閥門在流量控制和安全關斷方面已經達到了歐洲的標準和認證。它可以被用作天然氣和人工煤氣的燃燒應用中。
規格
產品范圍
VE5000 系列安全關斷閥有兩種功能類型：
? 常閉，無調節功能的開/關
? 常閉，用于高-低-關三位控制或比例控制
尺寸
參照下面的外形圖和表格
管道尺寸
燃氣進出口均以口徑 DN65，DN80，DN100 的法蘭連接，符合PN16 ISO 7005-1 標準
安裝和定位
VE5000燃氣閥可沿垂直方向正負90度安裝，同時執行器周圍應空出30厘米的空間。
功率
參照VE5000系列的流量曲線圖
最大工作壓力
(電壓: 110 Vac 或 220 Vac) 最大閥體承受壓力 3 bar
扭距和彎曲壓力
管道連接符合EN161，2組的標準
環境溫度范圍：-15—60度
閥體：壓鑄合金鋁
過濾網
AISI 303 鋼
關斷彈簧
AISI 302 鋼
密封墊圈
NBR橡膠
標準及認證:燃氣用具標準(90/396/EEC),PIN:CE-0063AP3075/2

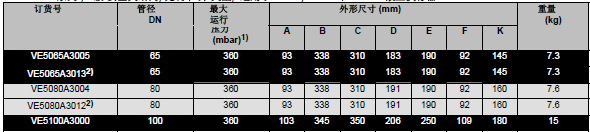

VE5000A 系列 , A級安全關斷閥, 無調節開/關型, 適用于V4055, V4062 和 V9055 液壓執行器.
2) 帶兩個 1” 出口壓力接口
K =螺栓孔環形直徑

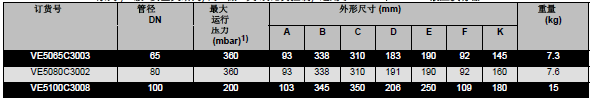

VE5000C 系列 , A級安全關斷閥, 高—低—關或比例控制, 適用于V4062 和 V9055 液壓執行器.
1) 根據執行器
K = 螺栓孔環形直徑

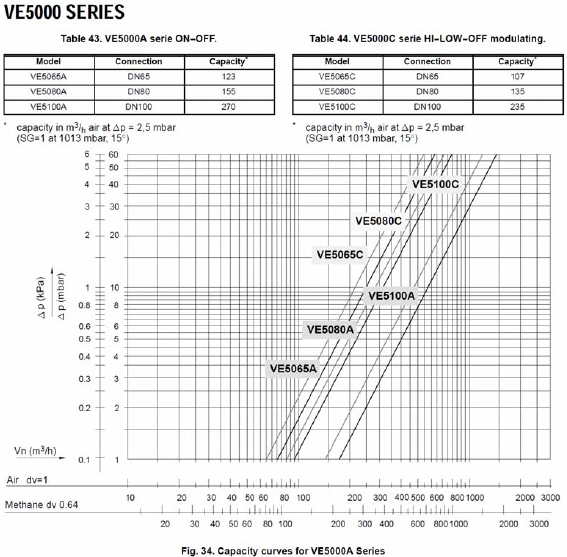

功率曲線
